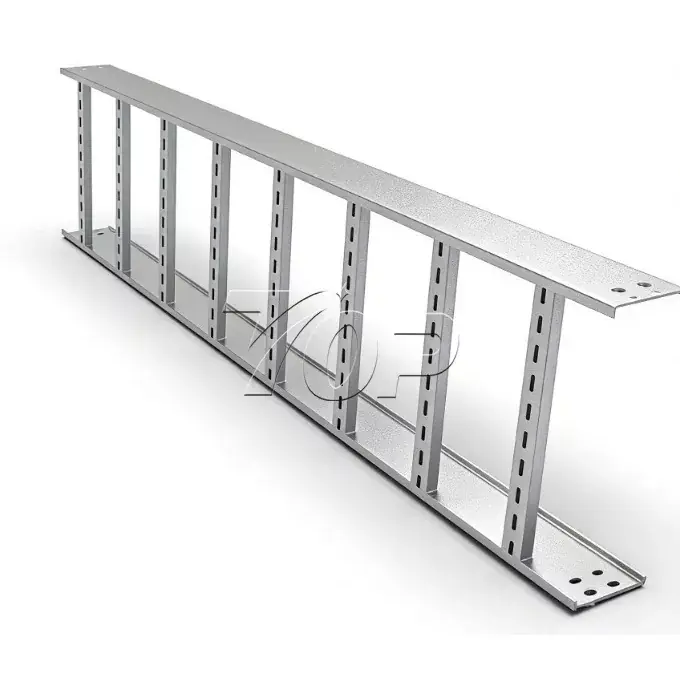

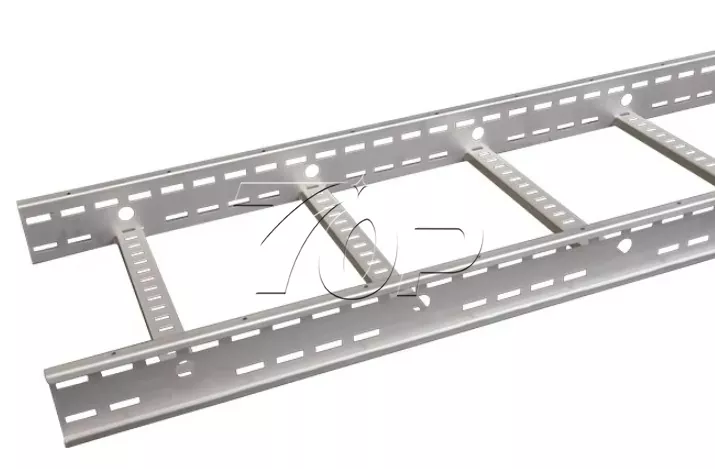

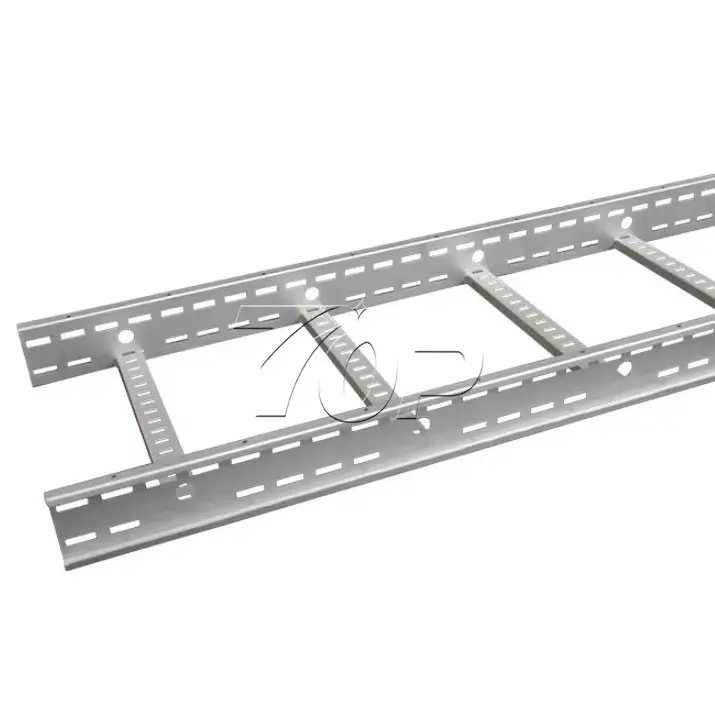

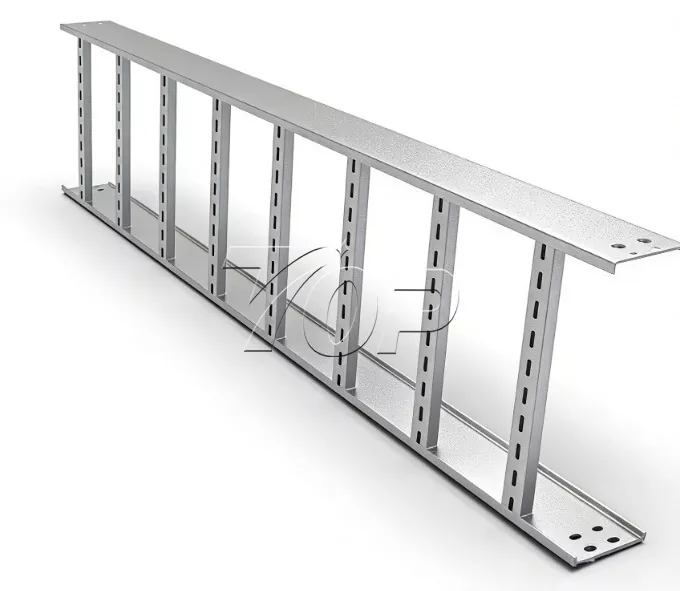

사다리 트레이

자료: 알루미늄 합금 6005-T5/6 또는 HDG 강철

측면 레일 높이: 표준 옵션으로 from100mm ~ 150mm

폭: 150mm에서 900mm까지 일정합니다.

간격 : 강도에 따라 결정되는 공간입니다. 우리는 225mm에서 300mm까지 가능하며 사용자 정의가 가능합니다.

부하 등급: CE 및 ISO 인증

액세서리: 90° 벤드, 티, 라이저 및 접지 키트가 포함되어 있습니다.

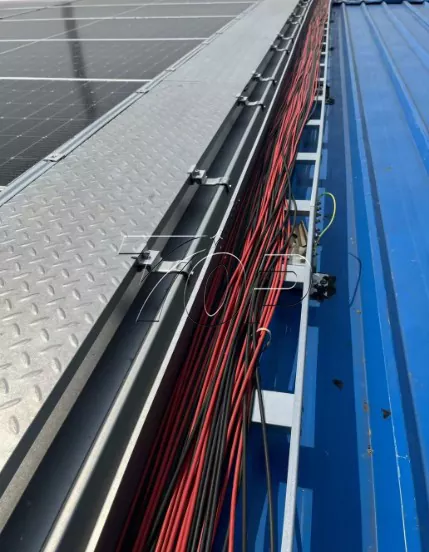

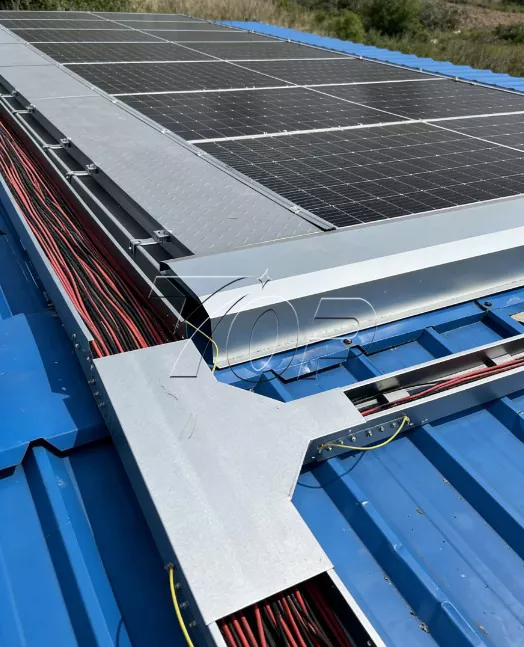

태양광 옥상에 트레이가 필요한 이유는 무엇입니까?

철망 트레이와 비교하면 알루미늄 사다리 케이블 트레이는 다음과 같은 장점이 있습니다.

1. 우수한 방열 성능

PV 시스템이 작동하는 동안 태양광 케이블이 뜨거워집니다. 단단한 트레이에 상자를 넣으면 내부의 열이 증가하고 케이블의 저항도 증가합니다. 그래서 힘도 잃게 됩니다. 케이블 트레이의 개방형 설계 덕분에 바람이 통과하여 케이블을 시원하게 유지하고 정격 용량을 유지할 수 있습니다.

2. 물도 없고 눈도 쌓이지 않음

열 방출 목적에 따라 바닥이 단단하지 않고 비, 눈, 먼지가 쉽게 통과됩니다. 이는 지붕 구조에 불필요한 무게를 추가합니다.

3. 긴 스팬 기능

상업용 지붕에는 종종 장애물이 있습니다. 사다리형 케이블 트레이는 메쉬 트레이보다 더 견고합니다. 프로필과 현장 크기에 따라 최대 3~6미터까지 더 넓은 간격을 메울 수 있습니다.

설치하는 방법?

1단계: 레이아웃 및 지원

케이블 트레이 마운팅을 케이블 경로를 따라 배치하면 철망을 사용할 때보다 이러한 지지대를 더 멀리 떨어뜨릴 수 있습니다.

2단계: 결합

당사의 스플라이스 플레이트를 사용하여 트레이 섹션을 결합하십시오.

3단계: 케이블 부설

케이블 트레이를 잘 장착하고 고정한 다음 그 위에 태양광 케이블을 놓습니다.

4단계: 보안 확보

케이블 클리트를 사용하여 케이블을 묶으면 바람이나 단락으로 인한 케이블 이동을 방지하고 보호할 수 있습니다.
