타일 ​​유형에 따라 올바른 태양광 지붕 후크를 선택하는 방법: 태양광 설치자, EPC 계약자 및 조달 팀을 위한 엔지니어링 중심 가이드

솔라 루프 후크 선택이 중요한 엔지니어링 결정인 이유

올바른 선택태양열 지붕 후크한 동안 타일 ​​지붕 태양 광 설치 시스템이는 사소한 하드웨어 결정이 아닙니다. 구조적 안정성, 방수 무결성, 설치 효율성 및 장기적인 자산 신뢰성을 직접적으로 결정합니다. 상업 및 산업 옥상 프로젝트에서는 잘 어울리지 않습니다.타일 ​​지붕 태양광 장착용 지붕 후크타일 ​​균열, 물 유입, 풍하중에 의한 들어올림 실패, 프로젝트 일정 및 보증 노출에 영향을 미치는 값비싼 재작업으로 이어질 수 있습니다.

금속 지붕이나 평평한 콘크리트 지붕과 달리 기와 지붕은 형상, 두께, 취성, 하중 전달 동작 및 설치 제약 조건이 크게 다릅니다. 범용 후크 접근 방식에는 기술적으로 결함이 있습니다. 올바른 방법을 사용하려면 후크 형상, 높이 조절 기능, 베이스 플레이트 디자인, 자재 등급을 특정 타일 유형 및 그 아래의 서까래 구조에 맞춰야 합니다.

이 기술 가이드는 올바른 선택을 위한 구조화된 프레임워크를 제공합니다.태양열 지붕 후크타일 ​​유형을 기준으로 합니다. 이는 지붕 역학, 구조적 하중 고려 사항, 자재 성능 및 실제 설치 현실을 통합합니다. 목표는 엔지니어링 팀, 조달 관리자 및 태양광 장착 시스템 통합업체가 위험을 줄이고 프로젝트 수익성을 향상시키는 데이터 기반 결정을 내릴 수 있도록 지원하는 것입니다.

1. 태양광 루프훅 선택이 단순한 구성 요소 선택이 아닌 구조적 결정인 이유

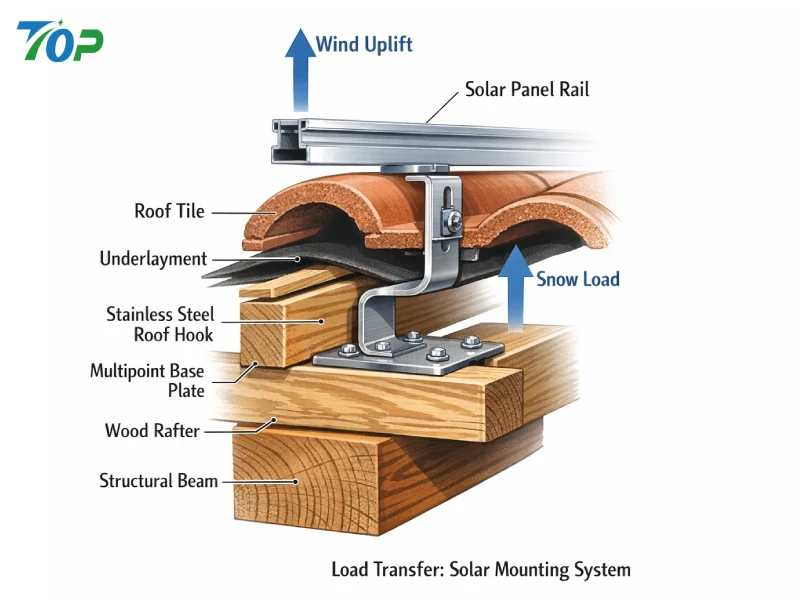

타일 ​​지붕 태양광 설치에서 지붕 후크는 태양광 장착 레일과 건물의 하중 지지 서까래 사이의 주요 구조적 인터페이스 역할을 합니다. 로드 경로는 다음과 같습니다.

• 태양광 모듈 → 마운팅 레일 → 루프 후크 → 구조용 서까래 → 건물 구조

타일 ​​자체는~ 아니다구조적 하중 지지 요소. 대부분의 점토, 콘크리트 및 슬레이트 타일은 집중된 기계적 하중이 아닌 주로 내후성을 위해 설계되었습니다. 언제타일 ​​지붕에 태양광 장착시스템이 설치되면 후크는 주변 타일에 과도한 응력을 피하면서 하중을 서까래로 직접 전달해야 합니다.

엔지니어링 관점에서 볼 때 후크는 다음을 견뎌야 합니다.

• 고정 하중(모듈 + 레일 + 장착 하드웨어)
• 바람의 양력 및 흡입 하중
• 적설량(해당되는 경우)
• 열팽창 응력
• 25년 이상 동안의 동적 피로

ASCE 7(미국 토목공학회, 2022)과 같은 국제 구조 표준에서는 옥상 태양광 시스템이 건물 높이, 노출 범주 및 지역 풍속을 고려하여 풍하중을 평가해야 한다고 강조합니다. 따라서 루프 후크는 충분한 하중 지지력과 테스트된 성능 데이터를 바탕으로 선택해야 합니다.

이러한 구조적 현실을 무시하면 다음과 같은 위험이 증가합니다.

• 점하중 집중으로 인한 타일 균열
• 융기 시 후크 변형
• 소형 서까래에서 패스너 풀아웃
• 부적절한 타일 정리로 인한 물 침입

따라서스테인레스 스틸 지붕 ​​후크이는 단순히 내식성에 관한 것이 아니라 지붕 시스템과의 구조적 호환성을 보장하는 것입니다.

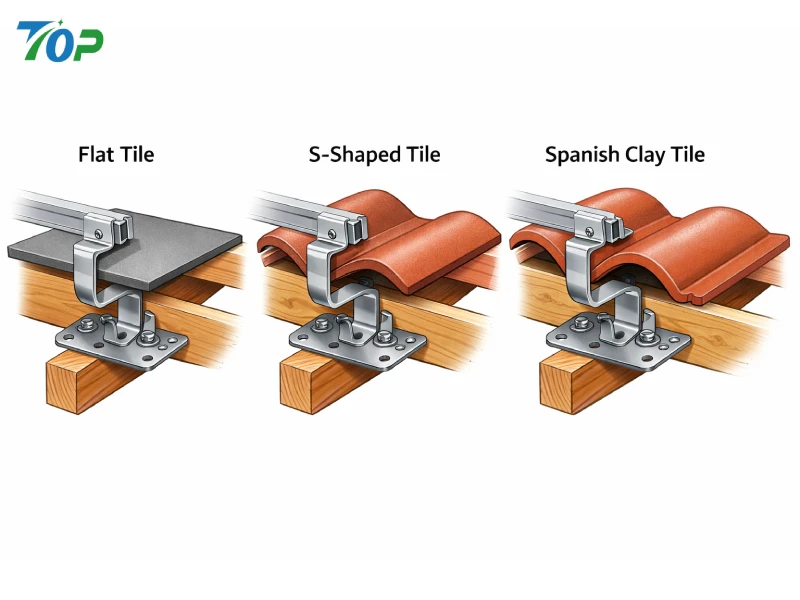

2. 태양광 프로젝트에 사용되는 일반적인 기와 지붕 유형 이해

타일의 기하학적 구조가 다르면 근본적으로 다른 것이 필요합니다.태양열 지붕 후크구성. 다음은 주거용, 상업용 및 경공업 태양광 프로젝트에서 흔히 볼 수 있는 타일 지붕 유형에 대한 기술적 분석입니다.

2.1 평평한 콘크리트 타일 지붕

평평한 콘크리트 타일은 유럽, 호주 및 아시아 일부 지역에서 널리 사용됩니다. 일반적으로 두께는 10~15mm이며 서로 겹치는 인터록 프로파일을 가지고 있습니다.

구조적 특성:

• 상대적으로 높은 압축강도
• 적당한 취성
• 균일한 평면 프로파일
• 고정된 수직 타일 간격

~ 안에평평한 타일 지붕에 태양광 장착응용 분야에서 주요 설계 과제는 후크 암과 타일 아래쪽 사이에 충분한 간격을 확보하는 것입니다. 후크 높이가 충분하지 않으면 타일이 후크에 직접 놓이게 되어 집중된 응력 지점이 생성됩니다.

권장 고려사항:

• 높이 조절이 가능한 루프 후크
• 서까래 고정용 넓은 베이스 플레이트
• 최소 3~5mm 타일 간격

2.2 스페인식/로마식 곡선 기와지붕

스페인 또는 로마 타일은 볼록한 곡선과 오목한 곡선이 교대로 나타나는 물결 모양의 프로필을 가지고 있습니다. 이 타일은 지중해성 기후와 고급 주거용 건물에서 흔히 사용됩니다.

엔지니어링 과제:

• 편평하지 않은 표면 접촉
• 가변 타일 높이
• 곡선 사이의 제한된 설치 공간
• 들어올리는 동안 파손 위험이 더 높음

을 위한스페인 타일 지붕에 태양광 장착, 표준 플랫 후크는 종종 부적합합니다. 후크에는 다음이 있어야 합니다.

• 확장된 수직 조정 범위
• 곡선 타일 아래에 맞는 좁은 윗팔
• 서까래와 정렬되도록 최적화된 측면 오프셋

곡률 형상을 일치시키지 못하면 부적절한 장착 및 수로 노출로 이어지는 경우가 많습니다.

2.3 슬레이트 타일 지붕

슬레이트는 내구성과 미적으로 유명한 천연석 지붕재이지만 점하중에서는 매우 부서지기 쉽습니다.

주요 고려사항:

• 드릴링 응력에 대한 낮은 내성
• 얇은 타일 두께
• 높은 교체 비용

~ 안에슬레이트 지붕에 태양광 장착설치, 초박형 후크 또는 특수 후레싱 시스템이 필요한 경우가 많습니다. 슬레이트 타일을 부적절하게 들어올리면 눈에 보이지 않는 미세 균열이 발생하여 나중에 열 주기에 따라 전파될 수 있습니다.

슬레이트는 굽힘 강도가 최소이므로 타일 표면에 토크가 전달되는 것을 방지하려면 베이스 플레이트 정렬이 정밀해야 합니다.

2.4 점토기와지붕

점토 타일은 가볍지만 부서지기 쉽습니다. 내후성은 우수하지만 집중 하중에 대한 구조적 탄력성은 제한적입니다.

일반적인 위험타일 ​​지붕 태양 광 설치 시스템점토 타일을 사용하는 방법은 다음과 같습니다.

• 과도한 체결로 인한 균열
• 타일이 제대로 재장착되지 않은 경우 물 유입
• 후크 배치에 영향을 미치는 고르지 않은 타일 간격

조정 가능한기와지붕용 지붕고리강화된 하부 암과 정확한 타일 간격이 필수적입니다.

2.5 아스팔트 슁글 지붕(비교 참조)

타일 ​​시스템은 아니지만 아스팔트 지붕널은 종종 타일 지붕과 비교됩니다. 지붕 널 적용에서는 일반적으로 기존 타일 후크 대신 후레싱이 있는 L 피트가 사용됩니다.

이 구별은 매우 중요합니다. 지붕널 시스템에 타일 지붕 후크를 사용하거나 그 반대의 경우 방수 무결성이 손상되고 표준 설치 관행을 위반합니다(국제 규정 위원회, 2021).

3. 올바른 태양광 루프훅 선택을 위한 핵심 엔지니어링 기준

선택할 때태양열 지붕 후크 제조업체또는 후크 모델을 평가할 때 조달 및 엔지니어링 팀은 다음 5가지 기술 차원을 평가해야 합니다.

3.1 후크 높이 및 조정 가능 범위

타일 ​​두께와 겹침 높이는 제조업체와 지역에 따라 다릅니다. 조정 불가능한 후크는 하중 전달을 손상시키는 공간 부족 또는 과도한 간격의 위험이 있습니다.

모범 사례:

• 수직 조정 가능성 ≥ 30–50 mm
• 직접적인 타일 압축을 방지하기 위한 간격 간격
• 커먼 레일 시스템과의 호환성

조정 가능성은 현장 유연성을 향상시키고 여러 SKU 재고의 필요성을 줄여줍니다.

3.2 베이스 플레이트 설계 및 하중 분배

베이스 플레이트는 후크를 서까래에 고정합니다. 좁거나 얇은 베이스는 패스너 응력 집중을 증가시키고 풀아웃 저항을 감소시킵니다.

구조적 패스너 연구(American Wood Council, 2018)에 따르면 인출 용량은 매립 깊이와 목재 밀도에 따라 달라집니다. 그러므로:

• 베이스 플레이트 두께 ≥ 4–5 mm 스테인리스 스틸
• 최소 2개의 구조용 패스너
• 가장자리 거리 준수

3.3 재료 등급 및 내식성

가장 프리미엄스테인레스 스틸 지붕 ​​후크SUS304 또는 SUS316을 사용하십시오.

• SUS304: 내륙 환경에 적합
• SUS316: 연안이나 염분이 많은 지역에 권장됩니다.

부식은 시간이 지남에 따라 단면 강도를 감소시킵니다. 25년 설계 수명 시스템의 경우 재료 선택은 환경 노출 범주(ISO 9223)와 일치해야 합니다.

3.4 방수 통합

타일을 들어 올리면 밑깔개가 일시적으로 노출됩니다. 재장착이 부적절하거나 플래싱이 누락되면 누출 위험이 높아집니다.

모범 사례:

• EPDM 밀봉 패드
• 필요한 경우 호환되는 깜박임
• 과도한 힘 대신 타일 트리밍

3.5 서까래 레이아웃과의 호환성

후크 배치는 서까래 간격(일반적으로 400~600mm)에 의해 제한됩니다. 후크 형상이 측면 오프셋을 허용하지 않으면 설치가 비효율적이고 구조적으로 손상됩니다.

고급의태양열 지붕 후크디자인에는 타일에 압력을 가하지 않고 구조 부재와 정렬할 수 있는 측면 조정 기능이 포함되어 있습니다.

4. 위험 분석: 잘못된 지붕 후크 선택의 결과

부적절타일 ​​지붕 태양광 장착구성 요소 선택이 증가합니다.

• 설치 시간 15~30% 단축
• 깨진 타일로 인한 자재 낭비
• 누출 청구에 대한 보증 노출
• 풍력 상승 상황에서의 구조적 책임

부적절한 부착 방법이 사용된 옥상 태양광 시스템에서 바람으로 인한 고장이 기록되었습니다(Kopp et al., 2012). 모듈이 주요 관심을 받는 경우가 많지만 부착 하드웨어가 시스템 생존 가능성을 결정하는 경우가 많습니다.

조달 팀의 경우 총 설치 비용에는 하드웨어 단가뿐만 아니라 위험 완화도 포함되어야 합니다.

5. 상업 프로젝트에 대한 전략적 조달 고려 사항

다중 사이트 상업 프로젝트의 경우타일 ​​지붕에 태양광 장착솔루션은 다음을 향상시킵니다.

• 재고 관리
• 설치 교육 효율성
• 품질 보증 일관성
• 장기 유지보수 예측 가능성

그러나 표준화가 엔지니어링 호환성보다 우선되어서는 안 됩니다. 올바른 접근 방식은 다음을 수행할 수 있는 제조업체를 선택하는 것입니다.

• 구조 테스트 보고서 제공
• 조절 가능한 후크 디자인 제공
• 고유한 타일 형상에 대한 사용자 정의 지원
• 대량 주문에 대한 배치 일관성 제공

대량 조달 환경에서 올바른 선택태양열 지붕 후크 제조업체거래적 구매가 아닌 전략적 파트너십 결정이 됩니다.

6. 타일 유형별 태양광 루프훅 선택 매트릭스

여러 가지를 관리하는 엔지니어링 팀용타일 ​​지붕 태양광 장착지역 간 프로젝트를 진행하는 동안 구조화된 비교 도구를 사용하면 의사 결정 효율성이 크게 향상됩니다. 선택하는 대신태양열 지붕 후크외관이나 가격만을 기준으로 선택 시 형상 호환성, 하중 전달 동작, 환경 노출 및 설치 허용 오차를 고려해야 합니다.

아래 매트릭스는 후크 유형을 지붕 타일 카테고리와 일치시키기 위한 실용적인 참조 프레임워크를 제공합니다. 최종 엔지니어링 검증에서는 항상 지역 건축법에 따른 현장별 구조 계산을 고려해야 합니다.

타일 ​​종류	권장 후크 구성	조정 가능성 요구 사항	재료 등급	설치 위험 수준	엔지니어링 노트
평면 콘크리트 타일	표준 조정 가능한 플랫 후크	30~50mm 수직 조정	SUS304(내륙) / SUS316(해안)	중간	압축 응력을 방지하려면 타일 간격을 ≥3mm로 확보하세요.
스페인어/로마 곡선 타일	좁은 팔로 확장된 조절 가능한 후크	50mm+ 수직 범위	SUS304 / SUS316	높은	곡률 호환 윗팔 및 측면 오프셋 필요
슬레이트 타일	초박형 후크 또는 후레싱 통합 시스템	최소 높이, 정확한 정렬	SUS316 선호	매우 높음	슬레이트에 점하중을 피하십시오. 플래싱 통합을 고려해보세요
점토 타일	강화된 하부 팔 조절식 후크	30~40mm	SUS304 / SUS316	높은	과도한 조임을 방지합니다. 균일한 타일 재장착 유지

이 선택 매트릭스는 보편적인 선택이 없음을 보여줍니다.기와지붕용 지붕고리응용 프로그램. 각 구성은 타일 형상 및 구조적 동작과 일치해야 합니다.

7. 타일 카테고리별 세부 엔지니어링 고려사항

7.1 평평한 콘크리트 타일 지붕: 간격 조절을 통한 구조적 안정성

평평한 타일 시스템은 곡선형 지붕이나 슬레이트 지붕에 비해 상대적으로 설치가 용이합니다. 그러나 후크 높이를 잘못 선택하면 여전히 타일 압축이나 융기 불안정이 발생할 수 있습니다.

주요 엔지니어링 중점 분야:

• 바람이 들어올 때 구부러짐을 방지하기에 충분한 후크 암 두께
• 표준 서까래 간격(400~600mm)과 호환되는 베이스 플레이트 너비
• 후크당 최소 2개의 구조적 지연 나사
• ASCE 7 풍하중 계산 요구 사항 준수

강풍 구역에서는 지붕 구역 분류에 따라 융기력이 2.0kPa를 초과할 수 있습니다(ASCE, 2022). 따라서 패스너를 선택할 때 패스너의 허용되는 인발 저항을 확인하는 것이 필수적입니다.평평한 타일 지붕에 태양광 장착.

7.2 스페인식/로마식 기와 지붕: 곡률 관리 및 하중 전달

곡선형 타일 시스템은 비대칭 하중 경로를 도입합니다. 후크는 응력 집중을 생성하지 않고 오목한 타일 표면과 볼록한 타일 표면 사이를 연결해야 합니다.

중요한 설계 매개변수:

• 상완 곡률 허용 오차
• 서까래 정렬을 위한 측면 조정 기능
• 피크 타일 능선을 제거하기 위해 확장된 수직 높이
• 편심 하중 조건에서의 구조 테스트

곡선형 타일은 설치 중에 파손률이 더 높은 경우가 많기 때문에 조정 가능한 타일을 선택하십시오.태양열 지붕 후크재작업 비용을 줄이고 설치 주기를 단축합니다.

7.3 슬레이트 타일 지붕: 정밀 엔지니어링 및 위험 완화

슬레이트 지붕 설치에는 최고의 엔지니어링 규율이 필요합니다. 점토나 콘크리트와 달리 슬레이트는 충격이나 집중된 토크를 견딜 수 없습니다.

을 위한슬레이트 지붕에 태양광 장착시스템의 경우 다음을 고려하십시오.

• 로우 프로파일 후크 기하학
• 방수 멤브레인 보호 기능을 갖춘 사전 드릴링 전략
• 허용되는 경우 금속 후레싱과 통합
• 내식성 SUS316 사용으로 장기간 내구성 보장

슬레이트 지붕의 설치 오류로 인해 잠재적인 고장, 즉 동결-해동 주기로 인해 전파되는 미세 균열이 발생하는 경우가 많습니다(국제 코드 위원회, 2021).

7.4 점토 타일 지붕: 취성 및 토크 제어

점토 타일은 인장 강도가 낮고 굽힘 허용 오차가 제한되어 있습니다. 패스너를 과도하게 조이는 것은 파손의 가장 일반적인 원인 중 하나입니다.

모범 사례:

• 토크 제어식 고정 도구
• 후크 정리를 위한 균일한 타일 트리밍
• 응력 분산 베이스 플레이트 디자인
• 타일 ​​재장착 후 육안 검사

강화된 것을 선택하면스테인레스 스틸 지붕 ​​후크점토 지붕 시스템의 구조적 신뢰성을 향상시킵니다.

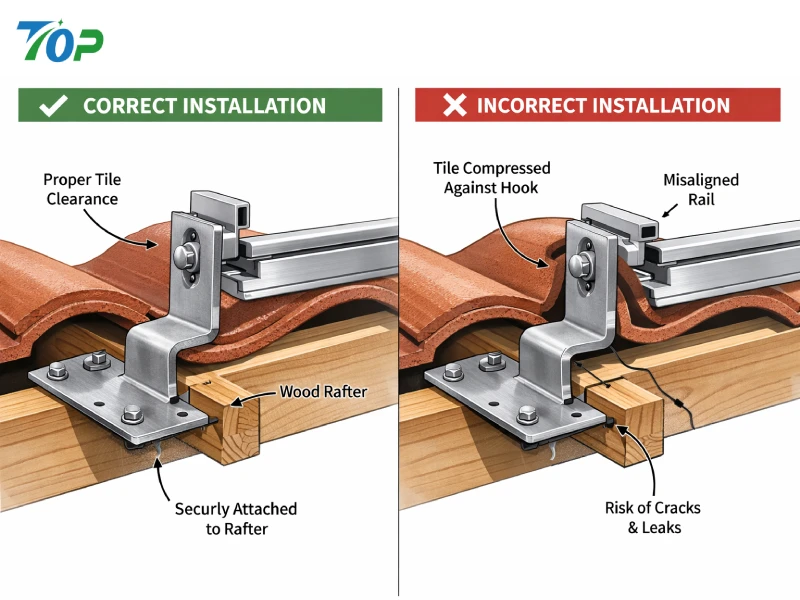

8. 프로젝트 위험을 증가시키는 일반적인 설치 실수

상업 전반에 걸쳐타일 ​​지붕 태양광 장착프로젝트에서 다음과 같은 반복적인 실수는 비용 초과 및 장기 책임의 원인이 됩니다.

8.1 모든 타일 유형에 범용 후크 사용

단일 후크 모델을 사용하여 표준화하려고 시도하면 정렬이 잘못되고 타일이 손상되는 경우가 많습니다. 형상별 솔루션이 필요합니다.

8.2 풍하중 영역 변화 무시

지붕 모서리와 가장자리는 더 높은 양력을 경험합니다. 후크 간격은 구조 코드에 따른 구역 분류를 반영해야 합니다.

8.3 불충분한 타일 간격

타일과 후크가 직접 접촉하면 부서지기 쉬운 지붕 재료에 하중이 전달되어 파손 위험이 높아집니다.

8.4 부적절한 패스너 삽입 깊이

패스너 풀아웃 용량은 매립 깊이와 목재 밀도에 따라 달라집니다(American Wood Council, 2018). 이러한 매개변수를 과소평가하면 시스템 안전 마진이 줄어듭니다.

8.5 열팽창을 설명하지 못한 경우

스테인레스 스틸과 알루미늄 장착 레일은 서로 다른 속도로 확장됩니다. 부적절한 설계로 인해 후크 연결에 장기적인 응력이 발생할 수 있습니다.

9. 설치 효율성 및 인건비 최적화

올바른 선택태양열 지붕 후크 제조업체설치 효율성에 큰 영향을 미칠 수 있습니다.

현장 생산성을 향상시키는 기능:

• 사전 조립된 조정 가능한 구성 요소
• 명확한 구조적 하중 문서화
• 대규모 조달 주문에 대한 배치 일관성
• 호환 가능한 레일 인터페이스 디자인

건설 생산성에 관한 연구에 따르면 설치 단순화로 인해 반복 시스템에서 노동 시간이 10~25% 단축되는 것으로 나타났습니다(Gould & Joyce, 2014). 대규모 옥상 태양광 포트폴리오에서 이러한 비용 절감은 프로젝트 마진에 실질적인 영향을 미칩니다.

10. 엔지니어링 부하 검증 및 문서화

상업용 태양광 개발업체와 EPC 계약업체의 경우 문서화가 필수적입니다. 믿을 수 있는태양열 지붕 후크공급업체는 다음을 제공해야 합니다.

• 기계적 부하 테스트 보고서
• 재질인증서(SUS304 / SUS316)
• 유한 요소 분석 데이터(사용 가능한 경우)
• 내식성 분류
• 품질 관리 추적성 기록

풍하중 테스트 연구(Kopp et al., 2012)는 부착 무결성이 옥상 시스템 성능을 제한하는 요인인 경우가 많다는 것을 보여줍니다. 따라서 후크 선택은 가정이 아닌 기계적 증거를 통해 검증되어야 합니다.

11. 비용 편익 분석: 단가를 넘어서

조달 결정은 초기 단가보다는 수명주기 가치를 고려해야 합니다. 저가형기와지붕용 지붕고리조정 가능성이나 구조적 인증이 부족하면 다음과 같은 결과가 발생할 수 있습니다.

• 타일 ​​교체 비용이 더 높음
• 설치 기간 연장
• 기상 이변 후 보험 분쟁
• 장기적인 신뢰성 감소

총 비용 접근 방식에는 다음이 포함됩니다.

• 재료비
• 인건비
• 위험 완화 비용
• 보증 노출
• 유지보수 예측 가능성

전체적으로 평가할 때 엔지니어링된 조정 가능태양열 지붕 후크시스템은 대규모 상업 포트폴리오 전반에 걸쳐 더 나은 투자 수익을 창출하는 경우가 많습니다.

12. 대규모 프로젝트에 적합한 태양광 루프훅 제조업체를 선택하는 방법

상업용 및 포트폴리오 기반 옥상 태양광 개발에서태양열 지붕 후크 제조업체전략적 엔지니어링 및 위험 관리 결정입니다. 제조업체의 설계 역량, 생산 제어 및 문서 투명성은 설치 효율성, 구조적 신뢰성 및 장기적인 자산 성능에 직접적인 영향을 미칩니다.

가격과 배송 시간을 평가하는 것 외에도 조달 및 엔지니어링 팀은 소싱 시 다음 차원을 평가해야 합니다.태양열 지붕 후크타일 ​​지붕 태양광 설치 프로젝트용 시스템.

12.1 엔지니어링 능력 및 구조적 검증

자격을 갖춘 제조업체는 시뮬레이션된 바람 상승 및 하강 압력 조건에서 하중 지지력을 입증하는 기계적 검증 데이터를 제공해야 합니다.

요청할 주요 서류:

• 정적 부하 테스트 보고서
• 소재 인장강도 인증
• 유한요소해석(FEA) 문서
• 패스너 호환성 검증
• ISO 9223에 따른 내식성 분류

부착 시스템은 종종 옥상 태양광 설치에서 가장 약한 링크입니다. 풍력 공학 연구에 따르면 옥상 장착 시스템은 분리된 구성 요소가 아닌 통합된 구조 어셈블리로 평가되어야 합니다(Kopp et al., 2012). 문서화된 테스트 증거를 제공할 수 없는 공급업체는 피할 수 있는 프로젝트 위험을 초래합니다.

12.2 재료 품질 및 추적성

가장 고성능스테인레스 스틸 지붕 ​​후크SUS304 또는 SUS316 스테인레스 스틸로 제조됩니다. 그러나 재료 등급만으로는 부족합니다. 추적성과 일관성도 똑같이 중요합니다.

포트폴리오 규모 조달의 경우 품질 관리 시스템에는 다음이 포함되어야 합니다.

• 배치 수준 자재 인증
• 치수 공차 검사
• 표면 마감 일관성 검사
• 용접 무결성 검사(해당되는 경우)

부식은 시간이 지남에 따라 유효 단면적과 구조적 강도를 감소시킵니다. 해안가나 습도가 높은 지역의 경우 일반적으로 25년의 설계 내구성을 유지하기 위해 SUS316을 권장합니다.

12.3 조정 가능성 및 SKU 최적화

모듈식 조절식 후크 설계를 제공하는 제조업체는 재고 복잡성을 줄입니다. 여러 개의 고정 높이 모델을 보유하는 대신 조정 가능기와지붕용 지붕고리시스템은 평평한 점토 타일과 적당한 곡률의 타일을 덮을 수 있습니다.

이러한 유연성은 다음을 향상시킵니다.

• 창고 효율성
• 설치 적응성
• 현장 수정 감소
• 더 빠른 조달 주기

수명주기 비용 관점에서 볼 때 적응형 후크 시스템은 저비용 고정 형상 대안에 비해 장기적으로 더 높은 가치를 제공하는 경우가 많습니다.

12.4 생산 능력 및 공급 안정성

대규모 상업용 태양광 포트폴리오에는 일관된 배송 일정이 필요합니다. 장착 하드웨어의 공급 중단으로 인해 설치 인력이 지연되고 시운전 일정에 영향을 미칠 수 있습니다.

믿을 수 있는타일 ​​지붕에 태양광 장착공급업체는 다음을 입증해야 합니다.

• 확장 가능한 생산 라인
• 리드타임 투명성
• 수출물류 역량
• 일관된 치수 반복성

후크 높이 또는 베이스 플레이트 정렬의 치수 변화로 인해 긴 지붕 폭에 걸쳐 레일 정렬이 잘못될 수 있으므로 일관성이 특히 중요합니다.

13. 상업용 설치를 위한 엔지니어링 협업 모델

상업용 및 다중 건물 옥상 포트폴리오의 경우 설치자와 시공업체 간의 협업이 필요합니다.태양열 지붕 후크 제조업체BOM을 마무리하기 전에 발생해야 합니다.

최적화된 워크플로에는 일반적으로 다음이 포함됩니다.

1. 지붕 구조 문서 검토
2. 타일 ​​종류 식별 및 두께 측정
3. 지역 코드에 따른 바람과 눈 하중 계산
4. 후크 간격 레이아웃 계획
5. 구조적 패스너 사양
6. 프로토타입 검증(필요한 경우)

시공 전 단계를 통합하면 변경 주문과 현장 조정이 줄어듭니다. ASCE 7(2022)에 따르면 옥상 시스템은 구역별 바람 상승 압력을 고려해야 합니다. 부착 단계의 엔지니어링 입력은 규정 준수를 보장하고 구조적 탄력성을 향상시킵니다.

14. 타일 지붕 태양광 설치에 대한 장기 성능 고려 사항

평가할 때태양열 지붕 후크시스템에서는 초기 설치 성능만큼 장기적인 신뢰성이 중요합니다.

14.1 열팽창과 피로

태양광 장착 레일은 일반적으로 알루미늄이고 후크는 스테인레스 스틸입니다. 재료 간의 차등 팽창으로 인해 연결 지점에 주기적 응력이 발생합니다. 25년의 사용 수명이 지나면 피로 저항성이 중요해집니다.

14.2 부식환경 분류

ISO 9223은 대기 부식성 수준을 분류합니다. 해안 환경(C4–C5 카테고리)에는 더 높은 내식성 재료가 필요합니다. 이러한 경우 공식(pitting) 부식을 방지하기 위해 SUS316을 권장합니다.

14.3 유지보수 접근성

후크를 사용하면 모듈 전체를 제거하지 않고도 검사에 접근할 수 있어야 합니다. 효율적인 유지 관리 설계로 장기적인 운영 안정성이 향상됩니다.

15. 솔라 루프 후크에 대해 자주 묻는 질문

15.1 하나의 태양광 루프 후크가 모든 타일 유형에 맞을 수 있습니까?

아니요. 타일의 기하학적 구조는 상당히 다양합니다. 조정 가능한 디자인은 여러 타일 범주를 포괄할 수 있지만 슬레이트 및 고도로 구부러진 스페인 타일에는 특수 구성이 필요한 경우가 많습니다.

15.2 후크를 선택하기 전에 타일 높이를 어떻게 측정합니까?

전체 타일 두께와 겹침 높이를 측정합니다. 선택한 후크 높이가 타일 표면을 압축하지 않고 적절한 간격을 제공하는지 확인하십시오.

15.3 해안 타일 지붕 태양광 설치에 가장 적합한 재료는 무엇입니까?

SUS316 스테인레스 스틸은 내식성이 향상되어 염분이 많은 환경이나 해양 환경에 권장됩니다.

15.4 킬로와트당 몇 개의 루프 후크가 필요합니까?

후크 수량은 바람 구역 분류, 모듈 크기 및 레일 범위에 따라 다릅니다. 구조 계산은 ASCE 7 하중 기준을 따라야 합니다.

15.5 태양광 루프 후크에 후레싱이 필요합니까?

일부 타일 지붕 시스템에서는 장기적인 누수 방지를 강화하기 위해 후레싱 또는 방수 멤브레인 통합을 권장합니다.

15.6 설치 중 타일 균열의 원인은 무엇입니까?

일반적인 원인으로는 불충분한 간격, 과도한 조임, 부적절한 리프팅 기술, 고르지 못한 하중 분포 등이 있습니다.

15.7 설치 시간을 어떻게 줄일 수 있나요?

조정 가능한 사전 조립된 후크와 표준화된 레일 인터페이스를 사용하면 설치 효율성이 크게 향상됩니다.

16. 전략적 결론: 엔지니어링 정밀 드라이브 프로젝트 수익성

올바른 선택태양열 지붕 후크한 동안타일 ​​지붕 태양 광 설치 시스템다차원적인 엔지니어링 결정입니다. 타일 ​​형상, 하중 전달 동작, 부식 환경 및 설치 작업 흐름을 모두 함께 평가해야 합니다.

상업적 규모의 프로젝트의 경우 첨부 시스템은 다음을 결정합니다.

• 구조적 준수
• 설치 생산성
• 보증 노출
• 수명주기 유지관리 비용
• 포트폴리오 수준의 신뢰성

잘 설계된 조절식기와지붕용 지붕고리적용 분야는 현장 불확실성을 줄이고 부하 분산을 개선하며 방수 무결성을 향상시킵니다. 문서화된 구조 검증 및 생산 일관성이 뒷받침될 때 이러한 시스템은 장기적인 안정성과 측정 가능한 비용 이점을 제공합니다.

부착 수준의 엔지니어링 정밀도는 프로젝트 마진 개선 및 운영 위험 감소로 직접적으로 이어집니다. 타일 ​​지붕 태양광 포트폴리오를 관리하는 설치자, EPC 계약자 및 조달 팀을 위해 올바른 선택태양열 지붕 후크 제조업체이는 단순한 소싱 결정이 아니라 구조적 전략입니다.

참고자료

• 미국 토목공학회. (2022).건물 및 기타 구조물에 대한 최소 설계 하중 및 관련 기준(ASCE/SEI 7-22). ASCE.
• 미국 목재 협의회. (2018).목재 건축에 대한 국가 설계 규격(NDS). 미국 목재 협의회.
• 국제표준화기구. (2012).ISO 9223: 금속 및 합금의 부식 - 대기 부식성 - 분류. ISO.
• 국제 코드 협의회. (2021).국제 거주 코드(IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). 옥상 태양광 패널의 풍하중.풍력 공학 및 산업 공기 역학 저널, 111, 100–111.
