중국산 고품질 행거 볼트

중국 샤먼 볼트 생산 도시 Topfencesolar에서 생산하는 태양광 구조물 장착용 행거 볼트입니다. 아래의 주요 3개 부분으로 구성된다.

설명:

목	재료	크기	수량	단위 중량
M10 볼트	SUS304	M10*200	1	0.085
M10 플랜지 너트	SUS304	M10*15*10	3	0.011
고무 패드	EPDM	M10*200	1	0.05

제품 이름: 태양 전지 패널 볼트

자료: SUS304/316

녹슬지 않는: 그것의 고성능

설치 장소: 옥상

색깔: 자연 또는 주문을 받아서 만드는

기능: 구조의 태양전지 패널 패스너

배송 전 사전 조립

태양광 패널 볼트는 최적화된 구조 옵션으로 복잡한 설치가 필요하지 않습니다. 이를 통해 태양광 패널 구조 장착을 단순화하고 더욱 효과적으로 PV 모듈에 대한 안정적인 지지를 제공할 수 있습니다.

적재 능력:

최대 풍하중: 최대. 최대 60m/s

최대 적설량: Max. 최대 1.4KN/m2

지붕 부지의 적합한 응용 분야: 골판지 금속 지붕, 사다리꼴 지붕, 샌드위치 금속 지붕, 주석 지붕 등

더 많은 차원:

방법 사용:

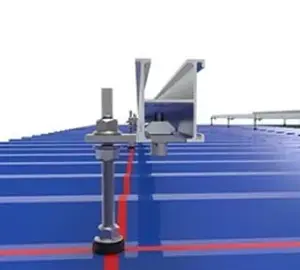

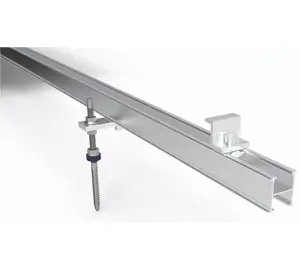

그만큼태양열 행거 볼트미드 클램프 및 엔드 클램프로 태양광 레일을 고정하기 위해 L 피트 마운트 키트와 함께 사용됩니다.

소개 매뉴얼

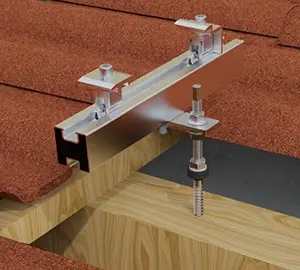

(1) 지붕과 금속 빔 또는 나무 서까래의 사전 드릴 장착 공간 위치를 측정합니다.

(2) 미리 뚫은 구멍에 볼트를 조이고 누수 위험을 제거하기 위해 EPDM 플레이트가 지붕에 단단히 연결되었는지 확인하십시오.

(3) 최종적으로 옥상 위에 패널을 높게 설치할 수 있도록 높이를 조정한 후 잠금 너트를 조입니다.

(4) L-피트 블록을 상단에 장착하고 M10 플랜지 너트를 단단히 조입니다.

(5) 태양광 레일을 레일 커넥터와 연결하고 L-피트 키트에 장착합니다.

(7) 태양광 패널을 구조물에 장착합니다.중간 및 끝 태양광 패널 클램프전체 지붕 포장을 완료합니다.
