태양광 패널 장착 레일 제조업체 및 공급업체

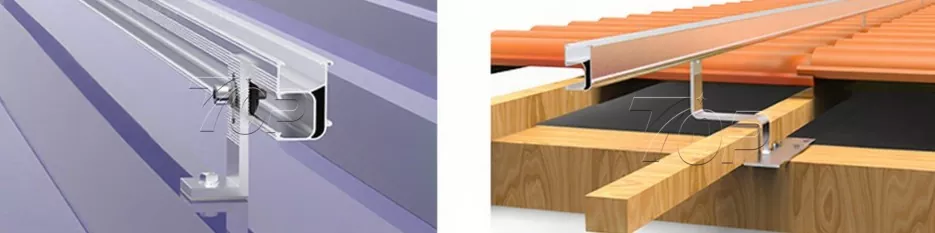

샤먼 Topfencesolar 브랜드태양광 패널 장착 레일지붕 태양광 시스템에 사용되는 것은 태양광 패널 장착에 최적화된 고급 알루미늄 소재입니다.
지붕형 태양광 레일:
알루미늄 6005-T5/T6은 고강도, 우수한 내식성 및 매우 가벼운 무게를 특징으로 하며 옥상 시스템 랙킹에 가장 적합한 재료입니다.
TF-RL 시리즈 B46 레일 | 길이 4000mm, 4200mm, 4500mm, 4800mm 등
일반 크기: 27.3*48.3*4500mm
표면 처리: ≥10μm
레일 장착 키트
구조 설계 세부 사항: 가장 인기 있는 모델 중 하나인 TF-RL-B46을 예로 들어 보겠습니다.
구조 차원:
|
구조물의 단면 형상 매개변수 |
|||||||
|
(1) 레일: |
B46 |
재료: |
AL6005-T6 |
||||
|
σs= 250 |
N/mm2 |
E= 70000 |
N/mm2 |
||||
|
단면 형상 매개변수 |
|||||||
|
에이(mm2) |
197.0 |
IP(mm4) |
64335.0 |
||||
|
1x(mm4) |
43678.0 |
Iy(mm4) |
20657.0 |
||||
|
Zxup(mm3) |
1804.0 |
자이레프트(mm3) |
1703.0 |
||||
|
자이다운(mm3) |
2004.0 |
자이라이트(mm3) |
1306.0 |
||||
무게/미터 = 밀도 ρ(kg/m3) × 단면적 A(m2) × g(N/kg)
=2710 x 0.00019696 x 9.8
=5.23N/m
B46 알루미늄 레일의 화학 성분 분석:
(테스트 방법: GB/T3190-2008,OES)
|
AL6005-T6의 화학 원소 |
|||
|
요소 |
6005의 규정 |
안타이 알루미늄 제품(AT6006 -T6) |
결론 |
|
시 |
0.6~0.9 |
0.62 |
통과하다 |
|
철 |
≤0.35 |
0.13 |
통과하다 |
|
구리 |
≤0.10 |
<0.001 |
통과하다 |
|
망 |
≤0.10 |
0.003 |
통과하다 |
|
마그네슘 |
0.40-0.60 |
0.56 |
통과하다 |
|
Cr |
≤0.35 |
0.001 |
통과하다 |
|
아연 |
≤0.10 |
0.01 |
통과하다 |
|
티 |
≤0.10 |
0.014 |
통과하다 |
|
알 |
여유 |
여유 |
통과하다 |
인장 시험:
시험방법 : JIS Z 2241-2011
AL6005-T6의 기계적 성질
|
시험항목 |
표본 유형 |
인장 강도(Rm)(Mpa) |
내력(R0.2) (Mpa) |
파단 후 신장률(A50mm)(%) |
|
결과 |
13B호 |
295 |
263 |
10 |

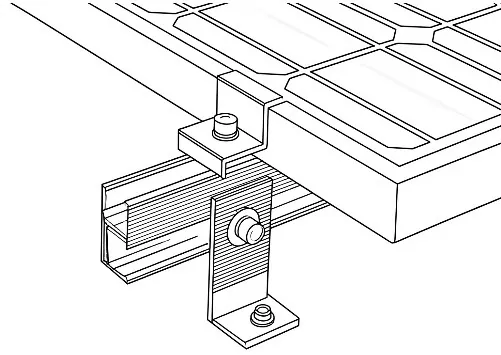

레일 구조 마운트 키트 액세서리:
|
|
|
|
|
|
두 개의 볼트 스레드 |
지붕 고리 |
L피트 키트 |
미드클램프 1 |
|
|
|
|
|
|
엔드클램프 1 |
미드 클램프 2 |
엔드 클램프 2 |
전도성 시트 |
더 많은 레일 애플리케이션
- View as
알루미늄 태양 전지 패널 장착 레일 브래킷
B45 레일을 지지하기 위해 빔에 장착된 지붕 후크를 사용하여 중국의 Xiamen Topfencesolar에서 제작한 알루미늄 태양광 패널 장착 레일 브래킷. 하나의 긴 레일에 있는 레일 조각을 행별로 연결하여 태양광 패널을 가로 또는 세로 방향으로 배열하는 레일 커넥터입니다. 높은 신뢰성의 성능은 유럽, 아시아, 아메리카 시장에서 열렬한 환영을 받고 있습니다.
브랜드 이름:탑펜스솔라
제품 재질:알류미늄
제품 기능:태양광 패널 장착용 레일
서비스 수명:≥25년
브랜드 이름:탑펜스솔라
제품 재질:알류미늄
제품 기능:태양광 패널 장착용 레일
서비스 수명:≥25년
솔라 랙 지붕 장착 레일
태양광 설치 구조물의 신뢰할 수 있는 공급업체인 Xiamen Topfencesolar Co.,Ltd는 주거용 옥상부터 상업용 PV 발전소에 이르기까지 다양한 시장 수요를 충족시키기 위해 고성능 태양광 랙 지붕 설치 레일을 설계 및 제조하는 데 전념하고 있습니다. 우리는 기술적 성능과 비용 효율성을 모두 제공하는 제품을 설계합니다.
브랜드 이름:탑펜스솔라
제품 재질:AL6005-T5/ AL6063-T6
제품 기능:옥상 설치
서비스 수명:20년 이상
금속 지붕 태양광 패널 장착용 미니 레일
중국의 전문 제조업체 및 공급업체인 Xiamen Topfencesolar에서 생산한 금속 지붕 태양광 패널 장착용 미니 레일은 내구성과 경량 특성을 갖추고 있어 태양광 패널 장착 비용을 20-30% 절감할 수 있습니다. 알루미늄 표면 양극 산화 처리는 ≥ 10μm로 처리되며 25년 이상의 서비스를 통해 UV 방지 및 내식성에 많은 노력을 기울입니다. 이 레일리스 솔루션은 주거용, 상업 및 산업 분야 태양광 발전 시스템에서 환영받고 사용됩니다.
브랜드 이름:탑펜스솔라
제품 재질:Al6005-T5
제품 기능:지붕이나 지상에 태양광 패널을 적재하는 경우
서비스 수명:≥25년
브랜드 이름:탑펜스솔라
제품 재질:Al6005-T5
제품 기능:지붕이나 지상에 태양광 패널을 적재하는 경우
서비스 수명:≥25년
태양광 패널 루프랙 마운트
Topfencesolar는 중국에 공장을 둔 태양광 패널 루프 랙 마운트를 생산하는 선두 기업입니다. 레일은 태양광 발전 시스템의 핵심 설치 브래킷입니다. 레일을 장착하면 다양한 지붕에 태양광 패널을 안전하게 고정할 수 있습니다. 콘크리트, 금속, 타일 지붕 등이 있습니다. 경량 레일은 알루미늄 합금으로 제작되어 내식성이 뛰어나고 설치도 쉽습니다.
알루미늄 태양광 패널 장착 레일
알루미늄 태양광 패널 장착 레일은 전체 태양광 장착 구조에서 중요한 부분 중 하나입니다. 양극 산화 표면 처리된 알루미늄 6005-T5 재질로 만들어졌으며 25년 이상 내구성이 뛰어납니다.
브랜드 이름:탑펜스솔라 제품 재질:알루미늄 6005-T5, 6063-T6 제품 기능:태양광 장착 지원 서비스 수명:≥ 20년
브랜드 이름:탑펜스솔라 제품 재질:알루미늄 6005-T5, 6063-T6 제품 기능:태양광 장착 지원 서비스 수명:≥ 20년
중국의 신뢰할 수 있는 태양광 패널 장착 레일 제조업체 및 공급업체로서 공장을 보유하고 있습니다. 맞춤형 제품의 가격표를 얻으려면 당사에 문의하십시오.
