비침투형 평지붕 태양광 안정기 장착 시스템: 상업용 옥상 PV 프로젝트를 위한 엔지니어링 등급 방수 솔루션

평평한 지붕 태양광 안정기 장착 시스템이 관통형 옥상 PV 구조물을 대체하는 이유

상업용 옥상 태양광 발전에서는 평평한 지붕 태양광 안정기 장착 시스템EPC 계약업체, 태양광 설치업체, 산업용 건물 소유자를 위한 가장 빠르게 성장하는 설치 솔루션 중 하나가 되었습니다. 더 많은 공장, 창고, 물류 단지 및 쇼핑 센터가 옥상 태양광을 채택함에 따라 업계는 전통적인 지붕 관통 구조에서 방수 위험을 줄이고 건설 효율성을 향상시키는 비굴착 시스템으로 전환하고 있습니다.

많은 EPC 회사의 경우 지붕 누수 클레임은 더 이상 작은 판매 후 문제가 아닙니다. 한 번의 방수 실패로 인해 유지 관리 비용이 많이 들고, 공장 운영이 중단되고, 장기적인 고객 신뢰가 손상될 수 있습니다. 이것이 바로 그 이유입니다.평평한 지붕 태양광 안정기 장착 시스템이제 상업 및 산업 옥상 프로젝트에서 널리 선호됩니다. 지붕 관통 대신 밸러스트 중량을 사용함으로써 이 시스템은 방수 멤브레인을 보호하는 동시에 설치 일정을 단축하는 데 도움이 됩니다.

동시에 현대식 밸러스트 태양광 랙킹 시스템은 더 이상 "드릴이 필요 없는 단순한 구조"가 아닙니다. 엔지니어링 표준은 지난 몇 년 동안 빠르게 발전해 왔습니다. 바람 상승 저항, 옥상 하중 최적화, 배수 공간, 부식 방지 및 공기 역학적 안정성은 이제 특히 대규모 상업용 PV 설치의 핵심 설계 요소입니다.

이 기사에서는 비침투형 옥상 태양광 설치 시스템의 작동 방식, EPC 계약업체가 점점 더 선호하는 이유, 실제 상업용 옥상 프로젝트에서 실제로 중요한 엔지니어링 세부 사항에 대해 설명합니다.

상업용 옥상 태양광 프로젝트가 비침투형 밸러스트 장착 시스템으로 전환하는 이유

10년 전만 해도 많은 옥상 태양광 시스템은 여전히 ​​관통형 앵커 연결에 크게 의존했습니다. 콘크리트 지붕에 구멍을 뚫는 것은 일반적인 관행으로 간주되었습니다. 그러나 상업용 지붕 표준이 변경되었으며 오늘날 건물 소유자는 이전보다 방수 위험에 훨씬 더 민감합니다.

많은 산업 시설에서 지붕 자체는 수백만 달러 상당의 생산 장비와 재고를 보호합니다. 자동화된 생산 라인, 냉장 보관 창고 또는 전자 공장 위의 누출 문제는 빠르게 주요 운영 문제가 될 수 있습니다. 일부 프로젝트에서는 물 유입으로 인한 수리 비용이 실제로 원래 장착 구조 비용보다 높습니다.

이로 인해 비침투형 태양광 설치 시스템은 이제 대안 솔루션이라기보다는 위험 관리 전략으로 더 많이 인식되고 있습니다.

EPC 계약업체에 대한 압력 증가

오늘날 EPC 계약업체는 여러 방향에서 압력을 받고 있습니다.

• 프로젝트 일정 단축
• 인건비 증가
• 방수 책임 위험 증가
• 더욱 엄격한 옥상 구조 검토
• 장기적인 신뢰성에 대한 소유주 기대치 증가

전통적인 지붕 관통 방식은 ​​종종 추가적인 승인 절차를 필요로 합니다. 방수 검사, 멤브레인 수리, 구조적 강화 등으로 인해 프로젝트가 더욱 복잡해질 수 있습니다. 비침투형 밸러스트 태양광 장착 시스템은 이러한 작업 흐름을 단순화하는 데 도움이 됩니다.

여러 MW 규모 옥상 프로젝트를 동시에 관리하는 설치자의 경우 설치 단계를 줄이면 프로젝트 회전 속도와 노동 효율성이 직접적으로 향상될 수 있습니다.

기존 건물 개조 프로젝트로의 전환

밸러스트 구조물이 빠르게 성장하는 또 다른 이유는 개조된 옥상 태양광 프로젝트의 확장입니다.

많은 상업용 건물은 원래 태양광 발전 시스템용으로 설계되지 않았습니다. 일부 지붕은 이미 8~15년이 되었으며, 방수층이 노후화되었거나 구조 문서가 불확실합니다. 이러한 경우 건물 소유주는 지붕 멤브레인에 추가 드릴링을 허용하지 않는 경우가 많습니다.

드릴이 필요 없는 태양광 지붕 장착 방식은 승인 과정에서 우려를 줄이고 EPC 계약자에게 오래된 건물에 대한 보다 실용적인 솔루션을 제공합니다.

방수는 더 이상 "사소한 문제"가 아닙니다.

과거에는 에너지 발전 성능에 비해 방수 논의가 부차적으로 다루어지는 경우가 있었습니다. 그 사고방식이 많이 바뀌었어요.

오늘날 많은 상업 고객은 세 가지 우선순위를 사용하여 옥상 태양광 제안을 평가합니다.

1. 지붕 안전
2. 시스템 신뢰성
3. 장기적인 운영 위험

물론 세대 수율은 여전히 ​​중요합니다. 그러나 특히 물류 창고, 제약 공장, 식품 가공 시설 및 데이터 센터에서는 지붕 누출을 방지하는 것이 똑같이 중요해졌습니다.

이는 전 세계적으로 밸러스트 태양광 랙 시스템을 채택하는 가장 강력한 동인 중 하나입니다.

평평한 지붕 태양광 안정기 장착 시스템이란 무엇입니까?

평평한 지붕 태양광 안정기 장착 시스템은 기계식 지붕 앵커가 아닌 중량 안정기 블록을 사용하여 태양광 패널을 고정하는 비침투형 태양광 지지 구조입니다.

지붕 표면에 구멍을 뚫는 대신 시스템은 계산된 밸러스트 중량, 공기 역학적 설계 및 마찰 기반 안정성을 활용하여 바람의 양력을 저항하고 구조적 무결성을 유지합니다.

이러한 시스템은 일반적으로 방수 성능을 유지하는 것이 중요한 상업용 및 산업용 평평한 옥상에 사용됩니다.

기본 구조 작동 원리

작동 원리는 상대적으로 간단하지만 그 뒤에 있는 엔지니어링 계산은 상당히 복잡해질 수 있습니다.

장착 구조는 밸러스트 트레이, 지지 다리 및 보호 패드를 통해 지붕 표면 전체에 하중을 분산시킵니다. 바람의 양력은 다음의 조합으로 상쇄됩니다.

• 밸러스트 무게
• 공기역학적 윈드 디플렉터
• 최적화된 기울기 각도
• 보호 패드와 지붕 막 사이의 마찰

관통형 시스템과 달리 방수층을 뚫고 들어가는 앵커 볼트가 없습니다.

이는 방수 무결성이 침투 지점에 매우 민감한 TPO, PVC 및 EPDM 멤브레인 지붕에 특히 중요합니다.

밸러스트 태양광 설치 시스템의 주요 구성 요소

설계는 제조업체마다 다르지만 대부분의 상업용 옥상 밸러스트 시스템에는 몇 가지 공통 구조 구성 요소가 포함됩니다.

AL6005-T5 알루미늄 레일

고강도 알루미늄 레일은 태양광 모듈을 지지하고 구조물 전체에 하중을 전달합니다.

AL6005-T5 알루미늄 합금은 다음과 같은 이유로 널리 사용됩니다.

• 좋은 내식성
• 높은 구조적 강도
• 경량 핸들링
• 긴 실외 서비스 수명

더 무거운 강철 시스템에 비해 알루미늄 구조물은 운반 및 옥상 설치가 더 쉽습니다.

전면 및 후면 지지대

지지 다리는 모듈 기울기 각도와 구조적 기하학적 구조를 결정합니다. 프로젝트에 따라 시스템은 다음을 사용할 수 있습니다.

• 남향 틸트 디자인
• 동서 낮은 기울기 구성
• 공기 역학적 로우 프로파일 배열

후방 지지 구조에는 종종 윈드 디플렉터가 통합되어 리프트 저항이 향상됩니다.

밸러스트 트레이

밸러스트 트레이는 바람 하중에 대해 시스템을 안정시키는 콘크리트 블록이나 기타 중량 재료를 보관합니다.

밸러스트 요구 사항은 여러 엔지니어링 변수에 따라 달라집니다.

• 지붕 높이
• 국지적 풍속
• 건물 노출 카테고리
• 모듈 기울기 각도
• 지붕 가장자리 구역
• 시스템 공기역학적 성능

바람이 많이 부는 해안 지역에서는 밸러스트 계산이 훨씬 더 복잡해집니다.

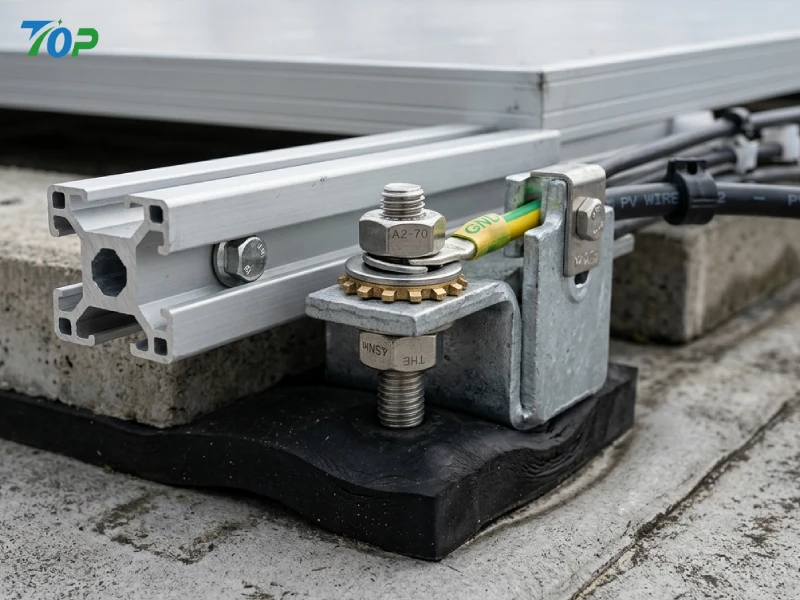

SUS304 스테인레스 스틸 패스너

패스너는 품질이 낮은 옥상 프로젝트에서 간과되는 경우가 많지만 장기적인 신뢰성에 직접적인 영향을 미칩니다.

SUS304 스테인레스 스틸 하드웨어는 다음을 제공합니다.

• 강력한 부식 방지 성능
• 긴 서비스 수명
• 유지 관리 위험 감소
• 안정적인 옥외 내구성

이는 해안이나 습한 산업 환경에서 특히 중요합니다.

EPDM 고무 패드

보호 고무 패드는 장착 구조와 지붕 멤브레인 사이에 설치됩니다.

그 기능은 다음과 같습니다:

• 마찰 증가
• 방수층 보호
• 직접 압력 집중 감소
• 옥상 호환성 개선

멤브레인을 적절하게 보호하지 않으면 비침투 시스템이라도 시간이 지남에 따라 지붕 재료가 손상될 수 있습니다.

비침투형 태양광 설치 시스템이 지붕 방수를 보호하는 방법

평평한 지붕 태양광 안정기 장착 시스템의 가장 큰 장점 중 하나는 방수 보호입니다.

상업용 건물 소유자의 경우 이는 많은 설치자가 처음에 기대하는 것보다 더 중요한 경우가 많습니다.

옥상 누수는 설치 중에는 사소해 보일 수 있지만 우기 동안에는 문제가 빠르게 확대될 수 있으며, 특히 대규모 산업 시설에서는 문제가 더욱 커질 수 있습니다.

지붕 침투의 숨겨진 위험

모든 지붕 관통은 잠재적인 장기 실패 지점을 만듭니다.

설치 중에 방수 실런트를 적절하게 도포하더라도 다음과 같은 이유로 재료가 자연스럽게 노화됩니다.

• 자외선 노출
• 열팽창주기
• 빗물 침식
• 기계적 진동
• 온도 변동

수년간 옥상에 노출된 후 실런트 성능 저하로 인해 앵커 지점 주변에 습기가 침투할 수 있습니다.

이 문제는 특히 다음과 같은 지역에서 흔히 발생합니다.

• 강한 자외선
• 대우
• 잦은 태풍
• 계절에 따른 온도 변화가 크다

오늘날 상업용 건물 소유주가 더욱 조심하는 이유

건물 소유주는 지난 10년 동안 옥상 태양광에 대한 경험이 더 많아졌습니다. 많은 사람들이 이미 지붕 관통과 관련된 장기적인 유지 관리 위험을 이해하고 있습니다.

실제로 일부 산업재산권 소유자는 이제 EPC 입찰 중에 비침투형 장착 시스템을 명시적으로 요구합니다.

이러한 추세는 다음과 같은 분야에서 점점 일반화되고 있습니다.

• 물류단지
• 냉장 보관 시설
• 전자제품 제조 공장
• 식품등급 생산 건물
• 제약 공장

이러한 산업은 누출 관련 운영 위험을 쉽게 용인할 수 없습니다.

지붕 보증 무결성 보호

또 다른 중요한 고려 사항은 지붕 보증 보호입니다.

일부 지붕 제조업체는 통제되지 않은 지붕 침투 후 방수 보증을 부분적으로 무효화할 수 있습니다. 이는 건물 소유자와 EPC 계약자 모두에게 추가적인 법적, 재정적 문제를 야기합니다.

밸러스트 태양광 장착 시스템은 방수 멤브레인이 거의 그대로 유지되므로 이 문제를 최소화하는 데 도움이 됩니다.

이는 다음 간의 통신을 단순화합니다.

• 루핑 공급업체
• 건물주
• PV 설치업체
• 보험회사

판매 후 유지 관리에 대한 부담 감소

EPC 계약업체의 경우 방수 요구 사항에 매우 많은 시간이 소요될 수 있습니다.

실제 누출 원인이 PV 시스템과 관련이 없는 경우도 있지만 일단 지붕에 태양광 장비가 있으면 설치자가 문제 해결에 참여하는 경우가 많습니다.

침투 지점을 줄이면 향후 분쟁 가능성이 낮아지고 장기적인 고객 관계를 보호하는 데 도움이 됩니다.

이것이 경험이 풍부한 많은 EPC 회사가 지붕 조건이 허용할 때마다 상업용 프로젝트 전반에 걸쳐 비침투형 옥상 태양광 설치 시스템을 표준화하는 이유 중 하나입니다.

밸러스트 태양광 장착 시스템의 엔지니어링 장점

밸러스트 시스템의 인기는 방수에만 국한되지 않습니다. 엔지니어링 효율성이 또 다른 주요 이유입니다.

현대의 상업용 옥상 프로젝트는 구조적 신뢰성을 유지하면서 설치 시간을 단축해야 한다는 지속적인 압력을 받고 있습니다. 올바르게 설계된 밸러스트 시스템은 두 가지 목표를 모두 달성하는 데 도움이 됩니다.

더욱 빨라진 설치 작업흐름

전통적인 앵커 기반 설치와 비교하여 밸러스트 구조물은 일반적으로 더 적은 건설 단계를 필요로 합니다.

일반적으로 다음은 필요하지 않습니다.

• 지붕 드릴링
• 화학적 앵커 경화
• 방수 재밀봉
• 복잡한 침투검사

이로 인해 옥상 설치 시간이 크게 단축됩니다.

또한 많은 시스템은 사전 조립된 구조 구성 요소를 사용하므로 설치자가 모듈 설치를 더 빠르게 완료할 수 있습니다.

대형 상업용 옥상에서는 시간 절약이 눈에 띄게 나타납니다.

노동 요구 사항 감소

노동력 부족은 많은 국가의 태양광 설치 시장에 영향을 미치고 있습니다.

밸러스트 시스템은 설치 절차를 단순화하므로 EPC 계약자는 종종 다음을 줄일 수 있습니다.

• 숙련된 노동 의존성
• 지붕 방수 전문가
• 설치 교육의 복잡성
• 지붕 준비 작업

이는 대규모 프로젝트 파이프라인의 설치 확장성을 향상시키는 데 도움이 됩니다.

기존 건물에 대한 적응성 향상

모든 옥상이 침투 시스템에 이상적인 것은 아닙니다.

일부 기존 건물에는 다음이 있습니다.

• 제한된 구조 문서
• 노화된 방수층
• 제한된 시추 권한
• 복잡한 옥상 레이아웃

비침투형 평지붕 태양광 안정기 장착 시스템은 이러한 상황에서 더 큰 유연성을 제공합니다.

이러한 적응성은 상업용 옥상 프로젝트 개조에 특히 유용합니다.

장기 유지 관리 비용 절감

장기 운영 비용은 많은 프로젝트 개발자가 처음에 깨닫는 것보다 더 중요합니다.

나중에 방수 문제를 일으키는 저비용 장착 구조는 20년의 프로젝트 수명 주기에 걸쳐 빠르게 비용이 높아질 수 있습니다.

밸러스트 시스템은 다음을 줄이는 데 도움이 됩니다.

• 누수 수리 비용
• 방수막 유지관리
• 부식 관련 교체
• 지붕 접근 합병증

시간이 지남에 따라 전체 프로젝트 ROI가 상당히 향상될 수 있습니다.

평지붕 밸러스트 PV 시스템에 대한 중요한 엔지니어링 설계 고려 사항

평평한 지붕 태양광 안정기 장착 시스템은 외부에서 보면 기계적으로 단순해 보일 수 있지만 안정적인 상업용 옥상 설치 뒤에 숨은 엔지니어링은 실제로 상당히 까다롭습니다.

실패한 많은 옥상 PV 프로젝트에서 문제는 태양광 모듈 자체가 아니었습니다. 문제는 일반적으로 과소평가된 바람의 양력, 열악한 옥상 하중 분석, 배수 방해 또는 초기 단계 설계에서 무시된 장기적인 구조적 피로로 인해 발생했습니다.

이것이 바로 숙련된 EPC 계약자가 설치가 시작되기 전에 엔지니어링 계산에 세심한 주의를 기울이는 이유입니다.

지붕 구조 부하 용량 평가

밸러스트 태양광 랙 시스템을 선택하기 전에 옥상 구조 용량을 신중하게 평가해야 합니다.

하중을 구조적 앵커 포인트에 직접 전달하는 관통 시스템과 달리 밸러스트 시스템은 무게를 지붕 표면 전체에 분산시킵니다. 이로 인해 상세한 분석이 필요한 다양한 하중 특성이 생성됩니다.

일반적인 옥상 하중 고려 사항은 다음과 같습니다.

• 장착 구조의 고정 하중
• 태양광 모듈 무게
• 콘크리트 밸러스트 블록 중량
• 임시 유지보수 부하
• 바람에 의한 동적 하중
• 빗물 축적 영향

개조 프로젝트에서는 구조 문서가 불완전하거나 오래된 경우가 있습니다. 오래된 산업 건물은 원래의 하중 조건을 변경하는 개조 공사를 거쳤을 수 있습니다.

이 때문에 EPC 팀은 종종 다음을 수행합니다.

• 현장 구조 점검
• 코어 샘플링
• 강철 두께 검증
• 콘크리트 강도 시험
• 지붕 처짐 평가

저예산 프로젝트에서 흔히 저지르는 실수 중 하나는 옥상 하중 계산을 실제 엔지니어링 작업이 아닌 대략적인 추정치로 취급하는 것입니다. 수백 톤의 밸러스트가 지붕 전체에 분산되어 있는 대규모 설치에서는 위험할 수 있습니다.

풍하중 및 융기 분석

풍력 상승은 비침투형 옥상 태양광 시스템의 가장 중요한 엔지니어링 과제 중 하나입니다.

태양전지 어레이는 기본적으로 외부 압력에 노출되는 대형 공기역학적 표면처럼 작동합니다. 바람이 옥상 모듈을 가로질러 움직일 때, 특히 지붕 가장자리와 모서리 근처에서 양력이 놀라울 정도로 높아질 수 있습니다.

이것이 현대의 평지붕 태양광 안정기 장착 시스템 설계가 공기역학적 최적화에 중점을 두는 이유입니다.

전문적인 풍하중 분석에서는 일반적으로 다음을 고려합니다.

• 지역 풍속 데이터
• 건물 높이
• 지형 노출 카테고리
• 지붕 가장자리 구역
• 난간 벽 높이
• 모듈 기울기 각도
• 배열 간격

바람이 많이 부는 지역에서는 공기역학적 성능이 좋지 않으면 밸러스트 요구 사항이 급격히 증가할 수 있습니다.

예를 들어, 제대로 최적화되지 않은 15° 틸트 구조는 윈드 디플렉터가 통합된 로우 프로파일 공기역학적 설계보다 훨씬 더 많은 밸러스트를 필요로 할 수 있습니다.

이는 다음에 직접적인 영향을 미칩니다.

• 지붕 하중 압력
• 운송비
• 설치 노동
• 프로젝트 경제학

현대 엔지니어링 등급 시스템은 단순히 무게를 늘리는 것이 아니라 공기 흐름 관리를 통해 밸러스트 수요를 줄이려고 시도합니다.

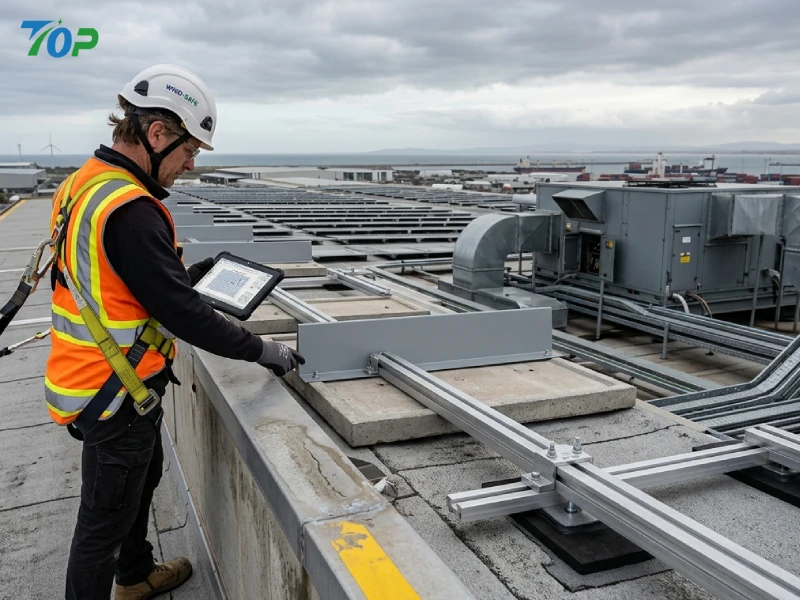

지붕 가장자리 구역에 특별한 주의가 필요한 이유

모든 옥상 지역이 동일한 풍압을 경험하는 것은 아닙니다.

공기 흐름이 건물 가장자리 주변에서 가속되기 때문에 지붕 모서리와 주변 구역은 더 강한 융기력에 노출됩니다. 이러한 영역에는 종종 다음이 필요합니다.

• 추가 안정기
• 낮은 기울기 각도
• 강화된 디플렉터
• 줄 간격 감소

가장자리 구역 보강을 무시하는 것은 경험이 부족한 옥상 PV 프로젝트에서 흔히 볼 수 있는 설계 오류 중 하나입니다.

태풍이 자주 발생하는 해안 지역에서는 가장자리 영역 장애로 인해 어레이 전체에 계단식 구조적 손상이 발생할 수 있습니다.

안정기 최적화 전략

많은 사람들은 밸러스트 시스템이 단순히 "구조가 안정될 때까지 콘크리트 블록을 추가한다"고 가정합니다. 실제로 전문적인 밸러스트 최적화는 훨씬 더 정교합니다.

과도한 안정기는 다음과 같은 몇 가지 문제를 야기합니다.

• 더 높은 지붕 하중
• 물류비 증가
• 설치 시간이 길어짐
• 더 어려운 옥상 핸들링
• 구조 보강 비용 증가

잘 설계된 밸러스트 태양광 장착 시스템은 필요한 최소 밸러스트 중량으로 안정성을 달성하는 것을 목표로 합니다.

이는 일반적으로 다음을 통해 수행됩니다.

• 공기역학적 후방 디플렉터
• 낮은 모듈 기울기 각도
• 향상된 공기 흐름 제어
• 최적화된 행 간격
• 더 나은 구조적 기하학

최근 몇 년 동안 동서 저경사 시스템은 옥상 공간 활용도를 향상시키면서 밸러스트 요구 사항을 줄이는 경우가 많기 때문에 점점 인기를 얻고 있습니다.

배수 및 물 흐름 계획

옥상 태양광 설계 시 배수 계획이 과소평가되는 경우가 있습니다.

잘못 배치된 장착 구조는 물의 흐름을 방해하고 평평한 지붕에 물이 고이는 영역을 만들 수 있습니다.

시간이 지남에 따라 고인 물이 가속화될 수 있습니다.

• 막 노화
• 지붕 누수
• 부식
• 구조적 악화

따라서 전문적인 옥상 PV 레이아웃은 장착 행 사이에 적절한 배수 경로를 유지합니다.

중요한 배수 고려 사항은 다음과 같습니다.

• 지붕 경사 방향
• 배수 위치
• 오버플로 경로
• 유지보수 접근 경로
• 잔해 축적 위험

폭우가 많이 내리는 지역에서는 배수 간격이 더욱 중요해집니다.

일부 EPC 계약자는 프로젝트 완료 후 몇 달 동안 막힌 배수 시스템을 발견한 후 이를 뼈저리게 배웠습니다.

열팽창 및 장기 구조적 안정성

상업용 옥상 태양광 시스템은 서비스 수명 전반에 걸쳐 지속적인 열 순환을 경험합니다.

금속 구조물은 주간 열 노출 시 팽창하고, 서늘한 야간 환경에서는 수축합니다. 20~25년에 걸쳐 이러한 반복적인 움직임으로 인해 연결 지점에 피로 응력이 발생할 수 있습니다.

AL6005-T5 알루미늄은 우수한 구조적 안정성을 제공하지만 적절한 확장 관리는 여전히 필수적입니다.

전문적인 디자인에는 일반적으로 다음이 포함됩니다.

• 확장 격차
• 슬라이딩 레일 연결
• 조임 토크 제어
• 유연한 관절 구조

열 이동을 무시하면 다음과 같은 장기적인 문제가 발생할 수 있습니다.

• 패스너 풀림
• 레일 변형
• 스트레스 크래킹
• 모듈 클램프 변위

이러한 문제는 일반적으로 즉시 발생하기보다는 점진적으로 발생하므로 옥상 PV 구조 설계에서 엔지니어링 경험이 그토록 중요한 이유입니다.

화재 안전 및 케이블 관리

상업용 옥상 PV 용량이 계속 증가함에 따라 많은 국가에서 화재 안전 표준이 더욱 엄격해지고 있습니다.

현대식 밸러스트 태양광 랙 시스템은 다음을 고려해야 합니다.

• 화재 접근 복도
• 케이블 라우팅 안전
• 접지 연속성
• 긴급 유지 보수 액세스

품질이 낮은 옥상 설치에서는 케이블 관리 불량이 놀라울 정도로 일반적입니다.

느슨한 케이블 배선은 결국 다음과 같은 원인이 될 수 있습니다.

• 자외선 손상
• 절연 마모
• 물 노출
• 커넥터 고장

전문 EPC 설치자는 일반적으로 케이블 트레이, UV 방지 클립 및 높은 라우팅 경로를 장착 시스템 자체에 통합합니다.

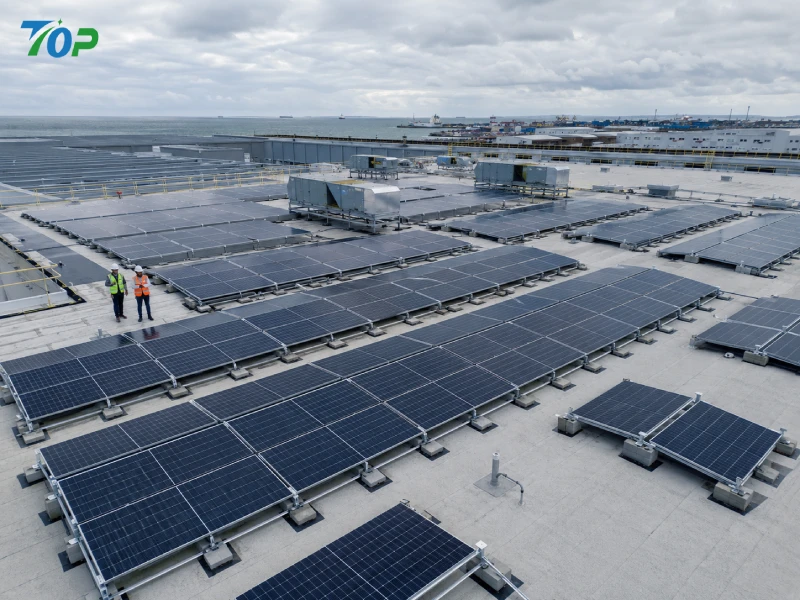

강풍 및 해안 옥상의 과제: 엔지니어링 등급 밸러스트 시스템이 위험을 줄이는 방법

모든 옥상 태양광 환경이 똑같이 까다로운 것은 아닙니다.

해안 지역과 태풍이 자주 발생하는 시장은 내륙 저풍 지역보다 옥상 PV 시스템에 훨씬 더 높은 스트레스를 가합니다. 이러한 프로젝트에서는 장착 구조의 엔지니어링 품질이 특히 중요합니다.

이는 저가형 마운팅 공급업체와 엔지니어링 중심 제조업체 간의 주요 차이점이 매우 분명해지는 부분입니다.

옥상 태양광 발전에서 바람 저항이 중요한 이유

지상에 설치된 태양광 시스템은 하중을 깊은 기초로 직접 전달합니다. 옥상 시스템은 다르게 작동합니다.

평평한 지붕에서 태양전지 어레이는 안정성을 위해 주로 밸러스트 중량과 공기역학적 제어에 의존하면서 외부 공기 흐름에 완전히 노출됩니다.

강한 바람 조건에서는 융기 압력이 급격히 증가할 수 있습니다.

태풍으로 인해 풍향이 동적으로 바뀌기 때문에 추가적인 문제가 발생합니다. 이는 옥상 어레이에서 다음이 발생할 수 있음을 의미합니다.

• 음압 상승
• 난류 측면 하중
• 진동피로
• 고르지 못한 압력 분포

구조 설계에 공기역학적 최적화가 부족하면 밸러스트 요구 사항이 지나치게 높아집니다.

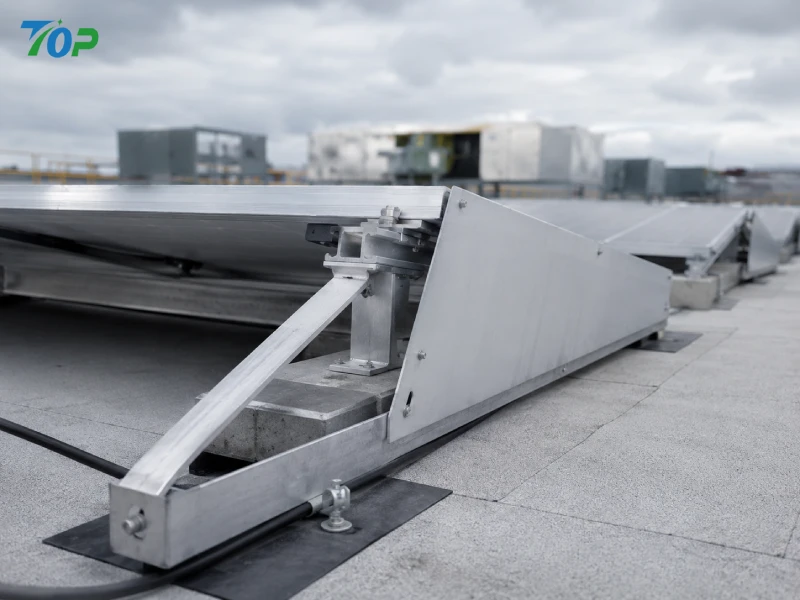

공기 역학적 윈드 디플렉터 디자인

현대식 비침투형 옥상 태양광 설치 시스템은 공기 흐름 동작을 개선하기 위해 후방 바람막이 장치를 사용하는 경우가 많습니다.

이러한 디플렉터의 목적은 단지 미용적인 것이 아닙니다. 그 기능은 모듈 아래의 난류를 줄이는 것입니다.

적절한 공기 흐름 제어가 없으면 바람은 태양 전지판 아래에 강력한 흡입 효과를 생성하여 양력을 극적으로 증가시킬 수 있습니다.

잘 설계된 디플렉터는 다음과 같은 이점을 제공합니다.

• 후방 난기류 감소
• 낮은 상승 압력
• 밸러스트 수요 감소
• 구조적 안정성 향상

일부 엔지니어링 연구에서는 공기 역학적 최적화를 통해 밸러스트 요구 사항이 20% 이상 감소했지만 실제 결과는 프로젝트 조건에 따라 다릅니다.

낮은 경사각 디자인 동향

많은 오래된 옥상 PV 시스템은 에너지 생성을 극대화하기 위해 상대적으로 가파른 경사각을 사용했습니다.

오늘날 상업용 옥상 디자인의 우선순위가 바뀌고 있습니다.

많은 산업용 옥상의 경우 EPC 계약업체는 이제 다음을 선호합니다.

• 낮은 기울기 각도
• 더 높은 모듈 밀도
• 바람 노출 감소
• 더 낮은 밸러스트 무게

이러한 추세는 특히 동서 옥상 태양광 레이아웃에서 볼 수 있습니다.

저경사 시스템은 모듈당 최대 발전 효율을 약간 감소시킬 수 있지만, 설치 밀도를 높여 총 옥상 에너지 생산량을 향상시키는 경우가 많습니다.

상업용 프로젝트에서는 일반적으로 총 옥상 ROI가 이론적 모듈 수준 효율성보다 더 중요합니다.

해안 환경의 부식 저항성

해안 프로젝트는 부식이라는 또 다른 주요 과제를 야기합니다.

염분이 함유된 공기는 특히 금속 패스너와 제대로 보호되지 않은 강철 부품의 재료 분해를 가속화합니다.

이것이 고품질 옥상 PV 시스템이 일반적으로 다음을 사용하는 이유입니다.

• AL6005-T5 알루미늄 레일
• SUS304 스테인레스 스틸 하드웨어
• 양극 산화 표면 처리
• 부식 방지 코팅

낮은 등급의 패스너는 설치 중에 처음에는 허용 가능한 것처럼 보일 수 있지만 습한 염분 조건에서는 훨씬 더 빠르게 성능이 저하됩니다.

연결 지점 주변에 부식이 발생하면 장기적인 구조적 신뢰성이 빠르게 감소합니다.

강풍 옥상 프로젝트에 사용되는 실제 엔지니어링 조치

숙련된 EPC 계약자는 일반적으로 밸러스트 중량에만 의존하기보다는 여러 엔지니어링 전략을 동시에 적용합니다.

일반적인 강화 접근 방식은 다음과 같습니다.

• 향상된 주변 밸러스트
• 추가 윈드 디플렉터
• 모듈 기울기 각도 감소
• 최적화된 행 간격
• 철도 연결 강화
• 향상된 구조적 버팀대

일부 해안 프로젝트에서 엔지니어는 압력 분포를 더 잘 관리하기 위해 옥상 배열을 별도의 공기 역학적 구역으로 나눕니다.

상업용 옥상 PV 시스템이 계속해서 더 크게 확장됨에 따라 이러한 유형의 프로젝트별 엔지니어링 최적화는 점점 더 중요해지고 있습니다.

동서 vs 남향 밸러스트 레이아웃: 어떤 디자인이 더 낫나요?

올바른 어레이 레이아웃을 선택하면 옥상 성능, 안정기 수요, 설치 밀도 및 프로젝트 경제성에 큰 영향을 미칩니다.

상업용 옥상의 경우 가장 일반적인 두 가지 접근 방식은 다음과 같습니다.

• 남향 틸트 시스템
• 동서 저경사 시스템

두 접근 방식 모두 보편적으로 우수하지는 않습니다. 최상의 솔루션은 프로젝트 우선순위와 옥상 상태에 따라 달라집니다.

남향 레이아웃의 장점

남향 어레이는 햇빛이 가장 많이 들어오는 시간 동안 태양광 노출을 극대화하기 때문에 전통적으로 상업용 옥상 PV 프로젝트를 지배했습니다.

장점은 다음과 같습니다:

• 더 높은 피크 생성 출력
• 강력한 겨울 생산 성능
• 친숙한 엔지니어링 설계 표준
• 간단한 전기 계획

그러나 남향 시스템에는 일반적으로 다음이 필요합니다.

• 더 큰 행 간격
• 더 높은 기울기 각도
• 더 많은 밸러스트 무게
• 바람에 더 많이 노출됨

이러한 제한은 공간이 제한된 상업용 옥상에서 더욱 두드러집니다.

동서 밸러스트 레이아웃의 장점

동서 시스템은 대규모 상업용 및 산업용 옥상에 점점 더 인기를 얻고 있습니다.

이 레이아웃은 상대적으로 낮은 기울기 각도로 모듈을 연속적으로 배치합니다.

이 디자인은 다음과 같은 몇 가지 중요한 이점을 제공합니다.

• 옥상 활용도 높아
• 행 간 음영 감소
• 낮은 밸러스트 요구 사항
• 향상된 공기 역학적 동작
• 더욱 균형잡힌 일일 전력 출력

행 간격을 크게 줄일 수 있기 때문에 설치된 전체 옥상 용량이 증가하는 경우가 많습니다.

물류 센터와 공장 옥상의 경우 이는 전체 프로젝트 경제성을 크게 향상시킬 수 있습니다.

상업용 옥상 ROI 고려 사항

유틸리티 규모의 지상 태양광 프로젝트에서는 개별 모듈 출력을 극대화하는 것이 주요 목표인 경우가 많습니다.

상업용 옥상은 다르게 작동합니다.

대부분의 C&I 옥상 프로젝트는 모듈 가용성보다는 사용 가능한 지붕 면적에 따라 제한됩니다.

이로 인해 EPC 계약업체에서는 다음 사항을 점점 더 평가하고 있습니다.

• 총 옥상 발전량
• 설치 밀도
• 구조적 부하 효율
• 자가소비 매칭
• 프로젝트 회수 기간

동서 시스템은 이러한 범주에서 특히 주간 산업 전기 소비 프로필에서 좋은 성능을 발휘하는 경우가 많습니다.

오늘날 어떤 레이아웃이 더 일반적입니까?

현재 시장 동향은 대형 상업용 옥상에 동서 밸러스트 태양광 장착 시스템의 채택이 증가하고 있음을 보여줍니다.

이는 특히 다음과 같은 경우에 해당됩니다.

• 창고 옥상
• 유통센터
• 대규모 제조 공장
• 평면형 물류시설

즉, 남향 시스템은 다음과 같은 경우 여전히 일반적으로 남아 있습니다.

• 지붕 면적이 충분합니다.
• 최대 피크 생산이 우선시됩니다.
• 눈 내리는 것이 중요하다
• 지역 전기 가격은 정오 발전을 선호합니다.

궁극적으로 전문적인 옥상 PV 설계는 모든 프로젝트에 표준 솔루션을 적용하기보다는 엔지니어링 단계에서 두 레이아웃을 모두 평가해야 합니다.

B2B 구매자가 확인해야 할 인증 및 자재 표준

상업용 옥상 PV 프로젝트에서 장착 구조물은 지속적인 실외 노출 하에서 20년 이상 작동 상태를 유지할 것으로 예상됩니다. 그러나 많은 조달 결정은 여전히 ​​주로 단기 가격 비교를 기준으로 이루어집니다.

숙련된 EPC 계약자는 이 접근 방식이 나중에 비용이 많이 들 수 있다는 것을 알고 있습니다.

재료 품질, 제조 일관성 및 인증 표준은 다음에 직접적인 영향을 미칩니다.

• 구조적 신뢰성
• 설치 효율성
• 장기 내식성
• 유지보수 빈도
• 프로젝트 보증 위험

이러한 이유로 엔지니어링 중심의 구매자는 일반적으로 기본 견적 가격보다 훨씬 더 많은 것을 평가합니다.

재료 품질이 수명주기 비용에 직접적인 영향을 미치는 이유

옥상 태양광 설치 시스템은 UV 노출, 열 순환, 빗물, 바람 진동 및 환경 오염 하에서 지속적으로 작동합니다.

열악한 자재는 단기 설치 검사를 통과할 수 있지만 시간이 지남에 따라 천천히 악화될 수 있습니다.

품질이 낮은 부품으로 인해 발생하는 일반적인 장기 문제는 다음과 같습니다.

• 패스너 부식
• 레일 변형
• 클램프 균열
• 연결 풀림
• 갈바니 부식
• 조기 구조적 피로

옥상 부식이 시작되면 옥상 접근 자체로 인건비와 안전 비용이 발생하기 때문에 유지 관리가 훨씬 더 복잡해집니다.

이것이 상업용 옥상 프로젝트가 초기 조달 비용 절감보다는 수명주기 가치를 점점 더 우선시하는 이유입니다.

AL6005-T5 알루미늄 합금의 장점

AL6005-T5 알루미늄 합금은 구조적 성능과 중량 효율성 사이의 강력한 균형을 제공하기 때문에 엔지니어링 등급의 밸러스트 태양광 장착 시스템에 널리 사용됩니다.

기존의 탄소강 구조물과 비교하여 알루미늄은 옥상 설치에 몇 가지 장점을 제공합니다.

• 운송 중량 감소
• 더욱 쉬워진 옥상 핸들링
• 강한 내식성
• 좋은 기계적 강도
• 긴 옥외 내구성

설치자의 경우 더 가벼운 구조 구성 요소는 설치 속도를 향상시키고 옥상 배치 중에 작업자의 피로를 줄여줍니다.

또 다른 중요한 장점은 부식 거동입니다. 알루미늄은 자연적으로 산화물 보호층을 형성하여 습한 환경에서 장기적인 실외 안정성을 향상시킵니다.

이는 부식 노출이 훨씬 더 공격적인 해안 산업 프로젝트에서 특히 중요합니다.

SUS304 스테인레스 스틸 패스너가 중요한 이유

패스너는 옥상 태양광 시스템에서 가장 작은 구성 요소 중 하나이지만 가장 중요한 구성 요소이기도 합니다.

낮은 등급의 볼트는 설치 중에 처음에는 동일해 보일 수 있지만 장기적인 성능은 크게 다를 수 있습니다.

SUS304 스테인레스 스틸 하드웨어는 다음과 같은 이유로 일반적으로 선호됩니다.

• 우수한 방청 성능
• 높은 옥외 내구성
• 안정된 기계적 강도
• 유지 관리 위험 감소

상업용 옥상 프로젝트에서는 진동, 열팽창 및 풍하중이 고정 지점에 지속적으로 압력을 가하기 때문에 연결 신뢰성이 매우 중요합니다.

패스너가 시간이 지남에 따라 부식되거나 느슨해지면 구조적 안정성이 점차 감소합니다.

연안 설치의 경우 일부 프로젝트에서는 환경 노출 조건에 따라 더 높은 내식성 재료로 업그레이드할 수도 있습니다.

국제 상업용 태양광 프로젝트의 주요 인증

글로벌 EPC 계약자 및 유통업체는 장착 시스템 공급업체를 승인하기 전에 국제적으로 인정받는 인증을 점점 더 요구하고 있습니다.

이러한 인증은 다음을 확인하는 데 도움이 됩니다.

• 제조 품질 관리
• 재료 일관성
• 구조적 안전 표준
• 테스트 준수
• 추적성 시스템

국제 PV 프로젝트에서 요청되는 일반적인 인증은 다음과 같습니다.

• TUV 인증
• ISO9001 품질경영
• SGS 재료 테스트
• CE 준수

많은 EPC 회사의 경우 인증 검토는 이제 공급업체 자격 절차의 표준 부분입니다.

대규모 상업 프로젝트에서 문서 품질은 가격만큼이나 조달 결정에 영향을 미칠 수 있습니다.

제조 추적성이 더욱 중요해지는 이유

옥상 PV 프로젝트가 점점 더 커지고 기술적으로 까다로워짐에 따라 구매자는 생산 추적성을 점점 더 원하고 있습니다.

여기에는 다음이 포함됩니다.

• 자재 배치 기록
• 압출 품질 관리
• 표면 처리 문서
• 기계적 테스트 보고서
• 패스너 소싱 검증

전문 제조업체는 일반적으로 최종 검사에만 의존하기보다는 생산 전반에 걸쳐 엄격한 QC 시스템을 유지합니다.

이는 여러 국가에 걸쳐 다중 MW 프로젝트 파이프라인을 관리하는 유통업체 및 EPC 계약자에게 특히 중요합니다.

평평한 지붕 밸러스트 태양광 프로젝트의 일반적인 실수

상업용 옥상 태양광 시스템은 지난 10년 동안 크게 개선되었지만 특히 공격적으로 저비용 프로젝트에서 설치 실수가 여전히 자주 발생합니다.

이러한 문제 중 상당수는 적절한 엔지니어링 계획을 통해 피할 수 있습니다.

지붕 하중 제한 무시

가장 심각한 실수 중 하나는 옥상 하중 제한을 과소평가하는 것입니다.

밸러스트 시스템은 분산된 중량에 의존하기 때문에 설치자는 때때로 "지붕이 이를 감당할 수 있을 것"이라고 가정합니다.

이는 전문적인 엔지니어링 접근 방식이 아닙니다.

다음과 같은 경우 과부하 위험이 더욱 심각해집니다.

• 건물이 오래됨
• 구조 도면이 불완전합니다.
• 이전 옥상 개조가 존재합니다.
• 이미 물이 고이는 현상이 발생했습니다.

일부 개조 프로젝트에서는 과도한 밸러스트 하중으로 인해 설치 계획이 이미 완료된 후 값비싼 구조적 보강이 필요했습니다.

잘못된 풍대 계산

풍하중 실수는 전 세계적으로 옥상 태양광 구조 실패의 가장 흔한 원인 중 하나입니다.

설치 프로그램에서 다음과 같은 문제가 자주 발생합니다.

• 일반 밸러스트 계산 사용
• 지붕 가장자리 융기 영역 무시
• 국지적 바람 노출을 과소평가
• 공기역학적 설계 최적화 실패

태풍이 발생하기 쉬운 지역에서는 상대적으로 작은 설계 오류라도 매우 큰 양력 차이를 생성할 수 있습니다.

전문 옥상 PV 엔지니어링에서는 항상 이전 설치의 가정을 복사하기보다는 프로젝트별 바람 분석을 사용해야 합니다.

옥상 배수 시스템 차단

배수 방해는 또 다른 놀랍도록 흔한 문제입니다.

잘못 계획된 장착 레이아웃은 다음을 방해할 수 있습니다.

• 배수 경로
• 오버플로 시스템
• 유지보수 접근 경로

이로 인해 결국 구조물 주변에 고인 물이 축적될 수 있습니다.

장기간의 숙고가 가속화될 수 있습니다.

• 지붕 막 노화
• 누출 발생
• 부식
• 구조적 악화

전문 EPC 팀은 일반적으로 레이아웃 설계를 마무리하기 전에 옥상 배수 동작을 검사합니다.

품질이 낮은 패스너 사용

패스너 품질 문제는 일반적으로 설치 직후에는 나타나지 않습니다.

대신, 실패는 다음을 통해 몇 년에 걸쳐 점진적으로 발전합니다.

• 부식
• 열 순환
• 바람의 진동
• 수분 노출

열악한 하드웨어로 인해 처음에는 조달 비용이 약간 줄어들 수 있지만 장기적인 유지 관리 비용이 이러한 절감액을 빠르게 초과할 수 있습니다.

엔지니어링 등급 옥상 PV 시스템의 경우 패스너 품질을 부차적인 문제로 다루어서는 안 됩니다.

열악한 케이블 관리 계획

케이블 관리 품질은 장기적인 옥상 신뢰성에 큰 영향을 미칩니다.

잘못된 라우팅으로 인해 케이블이 다음에 노출될 수 있습니다.

• 고인 물
• 자외선
• 기계적 마모
• 날카로운 금속 모서리
• 동물 간섭

전문 설치에는 일반적으로 다음이 통합됩니다.

• 높은 케이블 라우팅
• UV 방지 클립
• 전용 케이블 트레이
• 명확한 유지 관리 액세스 경로

잘 정리된 옥상 케이블 관리는 향후 검사 효율성도 향상시킵니다.

EPC 계약업체가 최적화된 밸러스트 장착 설계를 통해 프로젝트 비용을 절감할 수 있는 방법

프로젝트 비용을 절감한다고 해서 항상 가장 저렴한 장착 시스템을 구입하는 것은 아닙니다.

상업용 옥상 태양광에서는 엔지니어링 최적화가 낮은 초기 조달 가격보다 장기적으로 더 큰 비용 절감 효과를 가져오는 경우가 많습니다.

MW당 설치 시간 단축

설치 속도는 EPC 수익성에 직접적인 영향을 미칩니다.

잘 설계된 평평한 지붕 태양광 안정기 장착 시스템은 다음을 줄일 수 있습니다.

• 지붕 준비 작업
• 설치 복잡성
• 방수 처리 절차
• 노동 요건

사전 조립된 구조 구성 요소는 특히 대규모 창고 옥상 프로젝트에서 배포 효율성을 향상시킵니다.

다중 MW 상업용 설치의 경우, 약간의 설치 효율성 개선이라도 의미 있는 인건비 절감 효과를 가져올 수 있습니다.

방수 수리 비용 절감

지붕 누수 분쟁은 재정적으로뿐만 아니라 운영적으로도 비용이 많이 듭니다.

판매 후 방수 문제 해결에는 다음이 포함될 수 있습니다.

• 추가 현장 검사
• 지붕 막 수리
• 운영 중단
• 고객 관계 손상

비관통 밸러스트 시스템은 이러한 장기 부채를 크게 줄이는 데 도움이 됩니다.

단순화된 물류 및 컨테이너 적재

현대 옥상 PV 프로젝트는 점점 더 물류 효율성에 중점을 두고 있습니다.

최적화된 구조 설계로 다음을 줄일 수 있습니다.

• 배송량
• 컨테이너 폐기물 공간
• 자재 취급 어려움
• 현장 분류 시간

국제 배송을 관리하는 글로벌 EPC 계약자에게 물류 최적화는 전체 프로젝트 비용 관리에 직접적인 영향을 미칩니다.

표준화된 부품 재고

유통업체와 EPC 회사는 표준화된 재고로 인해 운영 복잡성이 줄어들기 때문에 구성요소 호환성이 높은 시스템을 선호합니다.

여러 옥상 프로젝트에서 범용 클램프, 레일 및 구조 액세서리를 사용하면 다음을 단순화할 수 있습니다.

• 창고관리
• 예비 부품 스타킹
• 설치자 교육
• 향후 유지보수 지원

이것이 모듈식 안정기 장착 시스템이 대규모 상업용 배치에서 계속해서 인기를 얻고 있는 이유 중 하나입니다.

신뢰할 수 있는 밸러스트 태양광 장착 제조업체를 선택하는 방법

모든 태양광 설치 공급업체가 동일한 엔지니어링 수준에서 운영되는 것은 아닙니다.

일부 제조업체는 주로 가격 경쟁을 하는 반면 다른 제조업체는 장기적인 구조적 신뢰성과 EPC 프로젝트 지원에 중점을 둡니다.

상업용 옥상 프로젝트의 경우 차이점이 매우 중요합니다.

공학능력평가

전문 마운팅 제조업체는 기본 제품 도면 이상의 것을 제공해야 합니다.

엔지니어링 지원 기능에는 다음이 포함될 수 있습니다.

• 풍하중 계산
• 구조 분석 보고서
• 프로젝트별 밸러스트 최적화
• CAD 레이아웃 도면
• BIM 호환성
• 배수 계획 권장 사항

강력한 엔지니어링 지원은 종종 설계 및 설치 단계에서 프로젝트 위험을 크게 줄여줍니다.

제조 품질 평가

생산 일관성은 설치 품질에 직접적인 영향을 미칩니다.

압출 정밀도가 낮거나 구멍 위치가 부정확하면 다음이 발생할 수 있습니다.

• 설치 지연
• 정렬 문제
• 패스너 응력 문제
• 현장 수정 요구 사항

전문 제조업체는 일반적으로 다음을 유지합니다.

• 엄격한 압출 공차
• 표면처리 검사
• 패스너 품질 검증
• 재료 추적 시스템

공급망 신뢰성

상업용 옥상 태양광에서는 전달 신뢰성이 매우 중요합니다.

건설 일정은 종종 다음 사항과 긴밀하게 조정됩니다.

• 모듈 배송
• 인버터 설치
• 전기 하청업체
• 지붕 접근 창문

장착 구조 납품이 지연되면 전체 EPC 일정에 영향을 미칠 수 있습니다.

이로 인해 현재 많은 국제 구매자가 다음을 평가합니다.

• 생산능력
• 리드타임 안정성
• 수출 경험
• 포장기준
• 컨테이너 로딩 최적화

EPC 계약업체가 원스톱 공급업체를 선호하는 이유

별도의 엔지니어링 회사, 제조업체 및 물류 제공업체를 관리하면 커뮤니케이션이 복잡해집니다.

원스톱 태양광 설치 공급업체는 다음을 단순화하는 데 도움을 줍니다.

• 기술 커뮤니케이션
• 엔지니어링 개정
• 조달 조정
• 배송관리
• 판매 후 지원

빠르게 진행되는 상업용 옥상 프로젝트의 경우 통합 지원을 통해 실행 효율성을 크게 향상시킬 수 있습니다.

글로벌 EPC 계약업체가 TopFence 태양광 설치 시스템을 선택하는 이유

옥상 PV 프로젝트가 점점 더 커지고 기술적으로 까다로워짐에 따라 EPC 계약업체는 엔지니어링 역량과 안정적인 제조 품질을 결합한 공급업체를 점점 더 선호합니다.

TopFence는 순전히 이론적인 구조 모델이 아닌 실제 설치 조건에 맞게 설계된 상업용 및 산업용 광전지 장착 시스템에 중점을 둡니다.

엔지니어링 중심의 제품 개발

현대 옥상 프로젝트에는 표준 장착 하드웨어 이상이 필요합니다.

TopFence 밸러스트 태양광 장착 시스템은 다음에 중점을 두고 개발되었습니다.

• 설치 효율성
• 바람 저항 최적화
• 방수 지붕 보호
• 구조적 안정성
• 장기간의 옥외 내구성

회사는 프로젝트 안전을 유지하면서 불필요한 밸러스트 수요를 줄이기 위해 지속적으로 공기역학적 성능을 최적화합니다.

고품질 재료 표준

TopFence 시스템은 일반적으로 다음을 활용합니다.

• AL6005-T5 알루미늄 합금
• SUS304 스테인레스 스틸 패스너
• 부식 방지 표면 처리
• 엄격한 품질 관리 절차

이러한 재료 표준은 해안 산업 지역을 포함하여 까다로운 옥상 환경에서 장기적인 신뢰성을 향상시키는 데 도움이 됩니다.

맞춤형 구조 엔지니어링 지원

상업용 옥상 프로젝트는 동일한 조건을 따르는 경우가 거의 없습니다.

TopFence는 다음을 포함한 프로젝트 중심 엔지니어링 지원을 제공합니다.

• 밸러스트 최적화 분석
• 풍하중 계산
• CAD 구조 레이아웃
• 컨테이너 적재 계획
• 설치 권장 사항

이 지원은 EPC 계약자가 프로젝트 효율성을 향상시키는 동시에 설치 불확실성을 줄이는 데 도움이 됩니다.

EPC 및 대리점을 위한 글로벌 공급 역량

유통업체와 대규모 EPC 계약업체의 경우 공급 안정성이 매우 중요합니다.

TopFence는 다음을 지원합니다:

• 대량 상업 주문
• OEM/ODM 협력
• 국제 프로젝트 납품
• 최적화된 포장 솔루션
• 대규모 옥상 구축 지원

상업용 옥상 태양광 발전이 전 세계적으로 계속 확장됨에 따라 엔지니어링 중심의 장착 솔루션이 장기적인 프로젝트 성공을 위해 점점 더 중요해지고 있습니다.

FAQ — 평평한 지붕 태양광 안정기 장착 시스템

Q1. 평평한 지붕에 구멍을 뚫지 않고 태양광 패널을 설치할 수 있나요?

예. 평평한 지붕 태양광 안정기 장착 시스템을 사용하면 지붕 막을 관통하지 않고 태양광 모듈을 설치할 수 있습니다. 구조는 앵커 볼트 대신 밸러스트 중량과 공기 역학적 안정성을 사용합니다.

Q2. 일반적으로 얼마나 많은 밸러스트 중량이 필요합니까?

밸러스트 요구 사항은 풍속, 건물 높이, 지붕 노출, 경사각 및 현지 엔지니어링 표준에 따라 다릅니다. 옥상 조건이 크게 다르기 때문에 각 프로젝트마다 전문적인 구조 계산이 필요합니다.

Q3. 태풍 지역에서도 안정기 장착 시스템이 안전한가요?

엔지니어링 등급 밸러스트 시스템은 올바르게 설계되면 바람이 많이 부는 지역에서도 안전하게 작동할 수 있습니다. 태풍이 자주 발생하는 지역에서는 풍동 최적화, 공기역학적 디플렉터, 가장자리 구역 강화 및 적절한 밸러스트 계산이 필수적입니다.

Q4. 밸러스트 시스템이 지붕 멤브레인을 손상시키나요?

적절하게 설계된 시스템은 보호용 EPDM 고무 패드를 사용하여 직접적인 압력과 마찰 손상을 줄입니다. 관통 시스템과 비교하여 밸러스트 구조는 일반적으로 방수 위험이 훨씬 낮습니다.

밸러스트 태양광 장착 시스템에 적합한 지붕 유형은 무엇입니까?

밸러스트 시스템은 일반적으로 다음 용도로 사용됩니다.

• 콘크리트 평지붕
• TPO 멤브레인 지붕
• PVC 지붕
• EPDM 지붕
• 역청 평평한 지붕

그러나 설치 전 항상 구조하중 평가가 필요합니다.

동서 레이아웃이 점점 인기를 얻고 있는 이유는 무엇입니까?

동서 레이아웃은 옥상 활용도를 높이고 행 간격을 줄이며 종종 밸러스트 수요를 낮춥니다. 많은 상업용 옥상의 경우 더 나은 총 에너지 밀도와 향상된 프로젝트 ROI를 제공합니다.

결론

상업용 옥상 태양광 산업은 빠르게 발전하고 있으며 장착 시스템에 대한 기대도 그에 따라 변화하고 있습니다.

오늘날 평평한 지붕 태양광 안정기 장착 시스템은 더 이상 단순히 "드릴이 없는 대안"으로 간주되지 않습니다. 이는 다음에 초점을 맞춘 포괄적인 엔지니어링 솔루션이 되었습니다.

• 방수 지붕 보호
• 설치 효율성
• 바람 저항 최적화
• 장기적인 구조적 신뢰성
• 수명주기 비용 절감

EPC 계약자의 경우 올바른 밸러스트 태양광 랙 시스템을 선택하면 프로젝트 위험을 크게 줄이는 동시에 건설 효율성과 고객 만족도를 높일 수 있습니다.

유통업체 및 상업용 건물 소유주에게 엔지니어링 등급 장착 시스템은 전체 PV 프로젝트 수명주기 동안 보다 강력한 장기 운영 안정성과 낮은 유지 관리 노출을 제공합니다.

옥상 태양광 배치가 전 세계적으로 공장, 창고, 물류 센터 및 산업 시설 전반에 걸쳐 계속 확대됨에 따라 전문적으로 설계된 비침투형 장착 시스템은 상업용 태양광 인프라에서 점점 더 중요한 역할을 하게 될 것입니다.

다음 옥상 PV 프로젝트를 위해 엔지니어링 등급 밸러스트 태양광 장착 솔루션이 필요하십니까?

TopFence는 글로벌 EPC 계약자, 유통업체 및 상업용 PV 개발자를 위한 맞춤형 비침투형 옥상 태양광 설치 솔루션을 제공합니다.

지원 서비스에는 다음이 포함됩니다.

• 프로젝트별 밸러스트 최적화
• 풍하중 계산 지원
• CAD 레이아웃 도면
• OEM/ODM 제조
• 컨테이너 로딩 최적화
• 글로벌 물류 코디네이션
• 기술엔지니어링 상담

창고 옥상 설치, 산업 공장 태양광 프로젝트, 대규모 상업용 PV 배치 등 무엇을 계획하든 신뢰할 수 있는 엔지니어링 파트너를 선택하면 장기적인 프로젝트 성과에 상당한 차이를 만들 수 있습니다.
