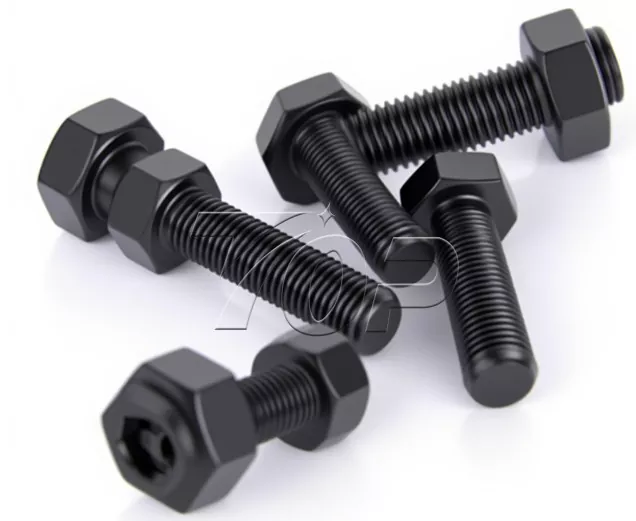

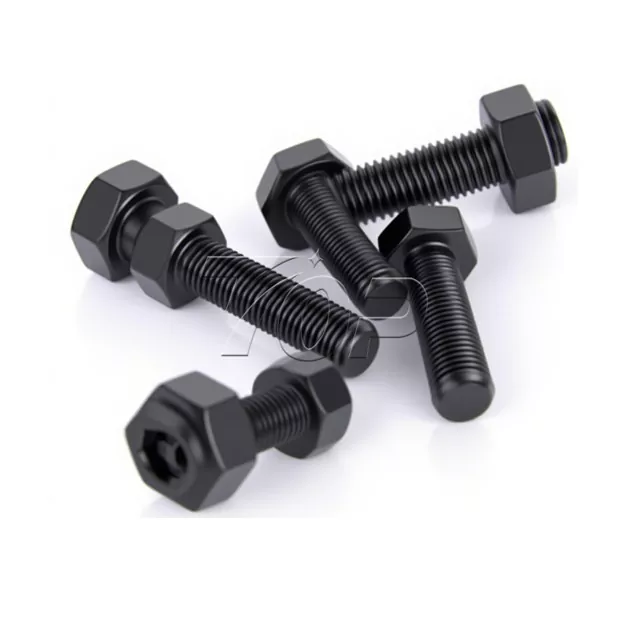

플랜지 너트가 있는 DIN 912 볼트

Topfencesolar는 중국 샤먼에 본사를 둔 공장인 플랜지 너트가 있는 DIN 912 볼트의 최고 공급업체입니다. 레일 고정, 클램프 고정, 후크 장착 등과 같은 특수 태양광 장착을 위해 다양한 크기와 직경 모델을 맞춤화할 수 있습니다. 스테인리스 스틸 소재는 태양광 장착 구조물의 안정성과 내구성을 갖추고 있으며 대부분의 EPC 회사, 브래킷 유통업체 및 건설 회사에서 높은 평가를 받고 있습니다.
브랜드 이름:탑펜스솔라
제품 재질:8.8등급 표면 처리
제품 기능:액세서리 고정
서비스 수명:≥25년

문의 보내기

제품 설명

전문 중국 제조업체이자 공급업체인 Xiamen Topfencesolar는 플랜지 너트가 있는 DIN 912 볼트를 생산했으며 태양광 브래킷 시스템의 고정 및 연결 부품을 위해 특별히 설계되었습니다. 풀림방지, 방수, 구조압력 분산 등의 기능을 갖추고 있습니다.

사양

표준 수준: 등급 6.8-8.8

자료: 탄소강

크기: M8, M10 및 더 큰 옵션을 사용할 수 있습니다.

길이: 미터법 10mm-3000mm 또는 인치 3/8" ~ 12'

표면 처리: 백색 아연, 흑색 아연

더 많은 트리트먼트: Plain, Black Oxide, HDG, Dacroment,

니켈도금 등

헤드 : 플랜지, 육각형, 원형, T 자형 등

너트: 육각 플랜지 헤드

볼트 유형: 육각 플랜지 헤드

부속품: 와셔, 재질 플라스틱

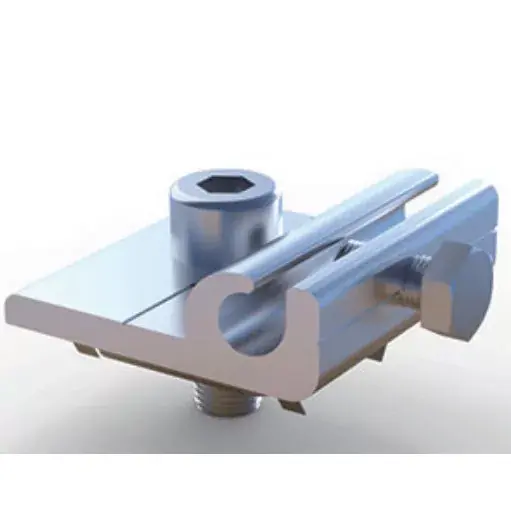

기능: 씰링 볼트, 태양광 클램프 고정, 태양광 레일 등

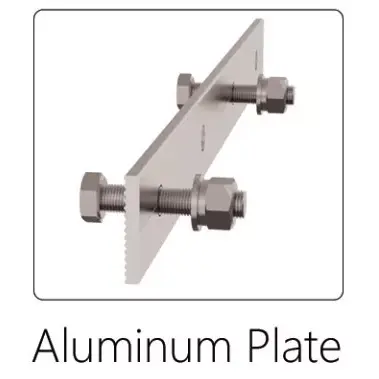

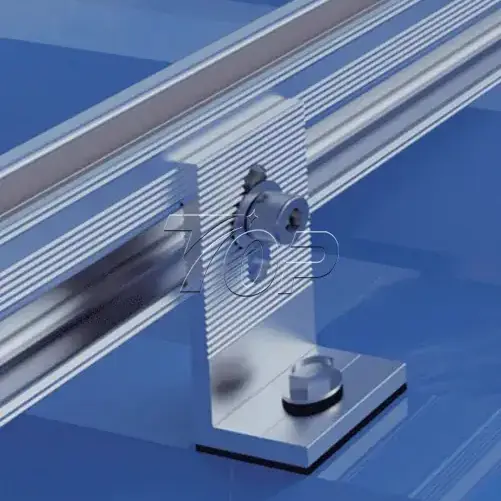

플랜지 너트가 있는 DIN 912 볼트는 태양광 패널 설치 프로젝트에서 브래킷 연결을 조이기 위해 자주 사용됩니다. 헤드 부분은 육각 구멍이 있는 원통형으로 되어 있어 육각 렌치로 쉽게 조이고 분해할 수 있습니다. 볼트 로드에는 나사산이 있으며 너트를 끼움으로써 두 개 이상의 부품을 단단히 결합할 수 있습니다.

태양광 시스템은 바람, 태양, 비 및 기타 복잡한 자연 환경을 오랫동안 견뎌야 합니다. 당사의 고품질 볼트와 너트는 다양한 작업 조건에서 태양광 패널 모듈과 브래킷이 느슨해지거나 떨어지지 않도록 보다 안정적인 연결 강도와 안정성을 제공할 수 있습니다.

DIN 912 Bolt with Flange Nut

특징	플랜지 너트가 있는 DIN 912 볼트	표준 너트
진동 저항	톱니 모양의 플랜지가 표면에 물려 바람/날씨 진동으로 인한 느슨해짐을 방지합니다.	추가 잠금 와셔 또는 나사 고정 장치가 필요합니다.
방수	통합된 EPDM 와셔 옵션으로 내후성 씰 생성	밀봉 기능이 없어 물이 침투하기 쉽습니다.
설치 효율성	사전 조립된 디자인으로 간편한 설치	여러 구성 요소 필요(너트+와셔+잠금 와셔)
부하 분산	넓은 플랜지 베이스로 체결력이 분산됨(얇은 레일 재질 보호)	집중된 압력으로 인해 알루미늄 레일이 변형될 수 있음
부식 저항	열악한 환경을 위한 304/316 스테인리스강 옵션	명시하지 않는 한 일반적으로 일반 탄소강
도난 예방	많은 디자인에는 제거를 위해 특별한 도구가 필요합니다.	쉽게 제거 가능한 표준 육각형 모양
장기 유지보수	25년 이상의 시스템 수명 동안 클램핑력을 유지합니다.

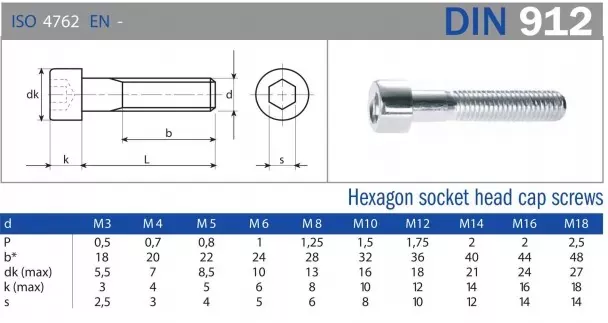

PV 마운팅 치수 설계 도면의 일반 플랜지 너트 사양 (아래는 공통 치수의 세부 사항입니다. 단위: mm)

DIN 912 Bolt with Flange Nut

호칭 직경(d)	정점	b	dk(최대)	K(최대)	S
M3	0.5	18	5.5	3	2.5
M4	0.7	20	7	4	3
M5	0.8	22	8.5	5	4
M6	1	24	10	6	5
M8	1.25	28	13	8	6
M10	1.5	32	16	10	8
M12	1.75	36	18	12	10
M16	2	44	24	16	14
M18	2.5	48	27	18	14
