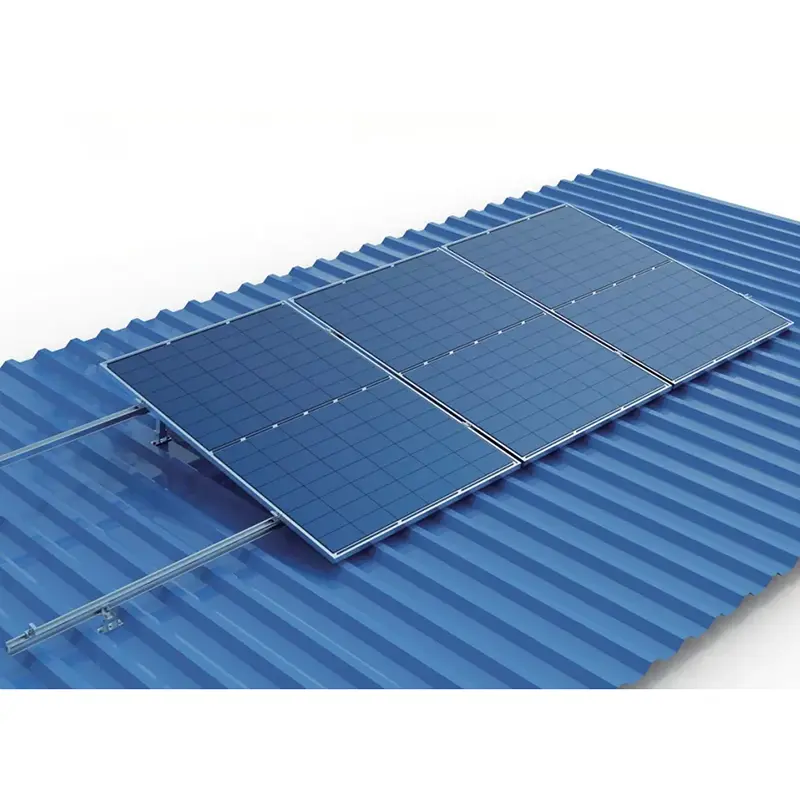

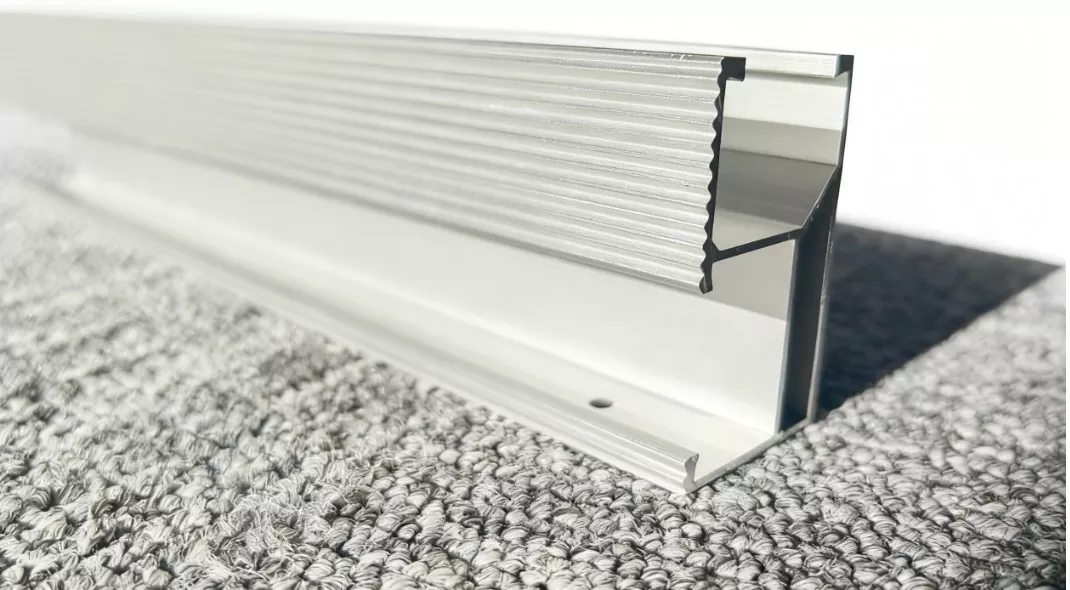

알루미늄 태양광 패널 장착 레일
알루미늄 태양광 패널 장착 레일은 전체 태양광 장착 구조에서 중요한 부분 중 하나입니다. 양극 산화 표면 처리된 알루미늄 6005-T5 재질로 만들어졌으며 25년 이상 내구성이 뛰어납니다.
브랜드 이름:탑펜스솔라 제품 재질:알루미늄 6005-T5, 6063-T6 제품 기능:태양광 장착 지원 서비스 수명:≥ 20년
브랜드 이름:탑펜스솔라 제품 재질:알루미늄 6005-T5, 6063-T6 제품 기능:태양광 장착 지원 서비스 수명:≥ 20년
TF-RL-B48 알루미늄 태양광 패널 장착 레일은 옥상용으로 설계되었으며 일반적으로 구조 강도 요구 사항이 높은 곳에 설치하는 데 사용됩니다. 레일 프로파일 디자인은 시중의 일반 루프 레일보다 더 강하고 두꺼우며 최대 60m/s의 강한 풍속을 가진 일부 프로젝트에 적용될 수 있습니다.
데이터 시트
|
검사항목 구분 |
검사 항목 |
표준 요구 사항 (ASTM B221) |
|
화학성분(%) |
실리콘(Si) |
0.40 - 0.80 |
|
철(Fe) |
≤ 0.70 |
|
|
구리(Cu) |
≤ 0.10 |
|
|
망간(Mn) |
0.30 - 0.60 |
|
|
마그네슘(Mg) |
0.40 - 0.60 |
|
|
크롬(Cr) |
≤ 0.10 |
|
|
아연(Zn) |
≤ 0.25 |
|
|
티타늄(Ti) |
≤ 0.10 |
|
|
기타 요소(각각) |
≤ 0.05 |
|
|
기타 요소(합계) |
≤ 0.15 |
|
|
알루미늄(Al) |
나머지 |
|
|
기계적 성질 |
인장강도(σb) |
≥ 230MPa |
|
항복강도(σ0.2) |
≥ 170MPa |
|
|
신장(δ5) |
≥ 8% |
|
|
브리넬 경도(HB) |
≥ 65 |
|
|
전단강도 |
≥ 140MPa |

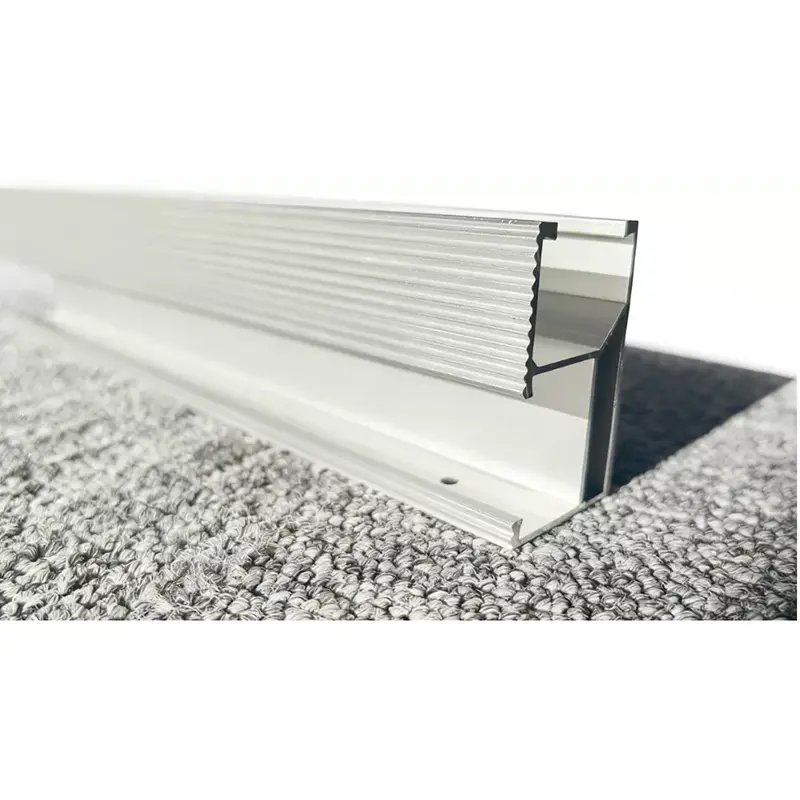

TF-RL-B48 PV 레일은 프로파일 후면에 슬롯이 있는 특수 디자인으로 인기가 많았습니다. 따라서 레일 커넥터를 레일 후면에 설치할 수 있으며 L 피트 또는 타일 지붕 후크 설치에 영향을 주지 않습니다.
이러한 방식으로 설치 팀은 간섭 문제에 대해 걱정할 필요가 없으므로 설치 시간이 절약됩니다.
알루미늄 태양광 패널 장착 레일의 양극 산화층 두께는 10μm 이상이며 외관이 좋고 내식성이 강합니다. 다양한 기후에서 야외 사용에 적합합니다. (양극 처리 층에 대한 다른 요구 사항도 사용자 정의할 수 있습니다)
알루미늄 태양광 장착 레일의 무게는 가볍고 취급 및 설치가 용이하여 인건비를 절감하고 유연한 설치를 지원합니다.
루프 레일의 전면에는 스트라이프가 있어 루프 후크나 L 피트의 액세서리가 완벽하게 조화를 이루도록 안정성을 높일 수 있습니다.

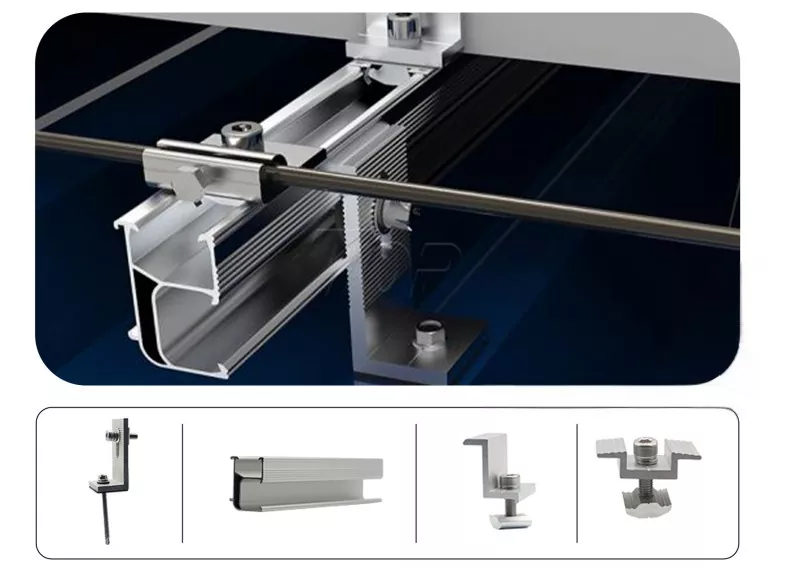

L 풋, 솔라 레일, 엔드 클램프, 미드 클램프 등을 포함한 금속 옥상의 장착 구조
실버와 블랙 색상이 있으며 프로젝트 요청에 따라 길이를 맞춤 설정할 수 있습니다.
각 항목의 수량은 요구 사항에 따라 조정될 수 있습니다.

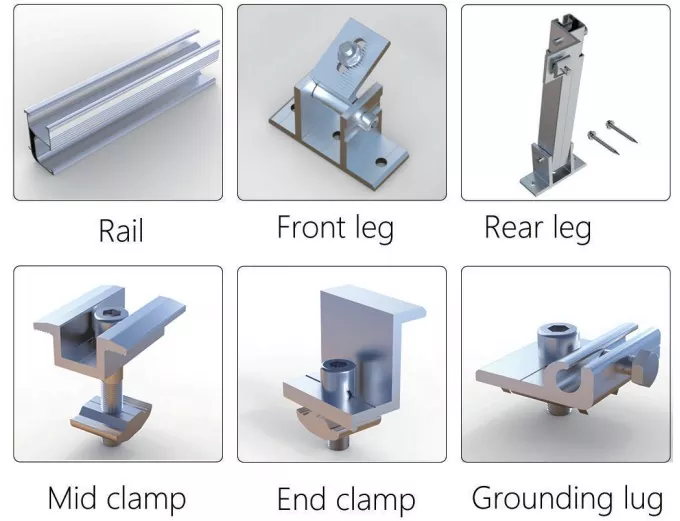

이 태양열 랙 시스템의 완전한 장착 키트는 무엇입니까?
전체 키트에는 주로 레일, 앞다리, 뒷다리 및 미드 클램프, 엔드 클램프, 접지 러그 등과 같은 클램프가 포함되어 있습니다.
옥상에 레일을 설치하는 방법은 무엇입니까?
1. 지붕 크기를 측정하여 알루미늄 태양광 패널 장착 레일 수량을 확인하세요.

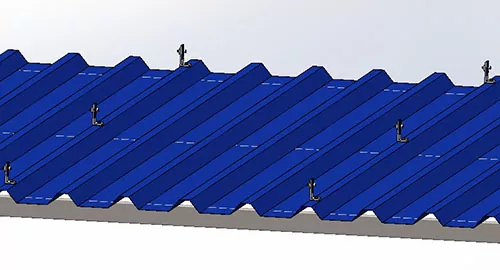

2. 레일 지지 베이스를 설치합니다. 예를 들어 L 피트 솔루션 유형 아래에서는 위치 옥상에 L 피트 키트를 먼저 장착합니다.

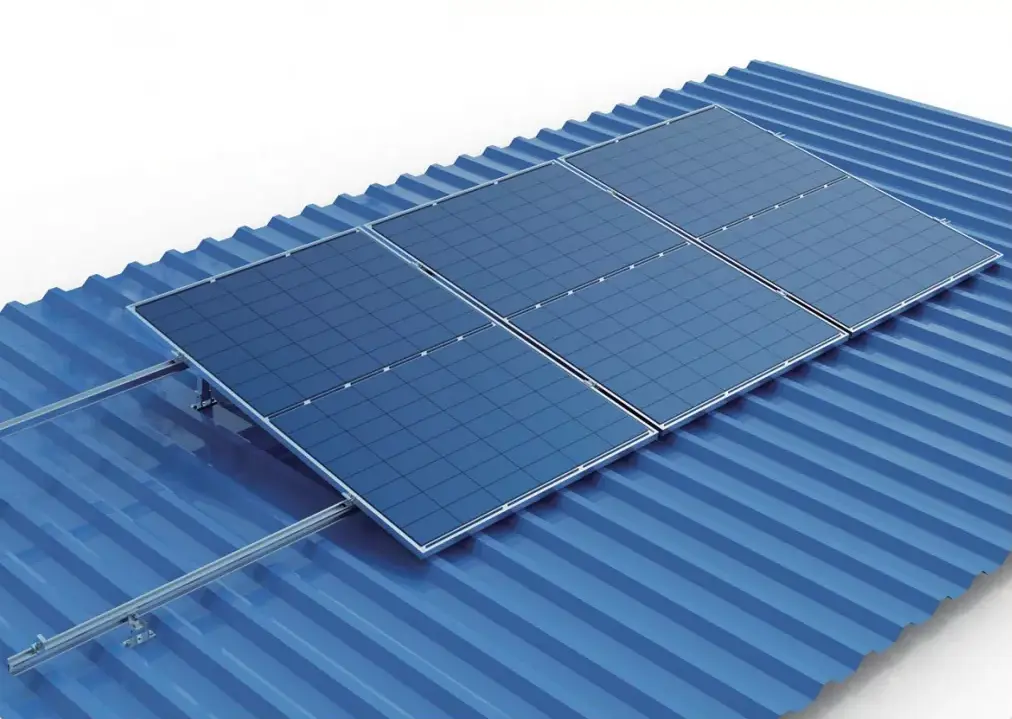

3. 동일한 라인 L 피트 사이의 슬라이딩 레일을 L 피트의 T 슬롯 볼트로 고정합니다. 레일은 아래 그림과 같이 레일 커넥터로 연결됩니다.
|
|
|
|
|

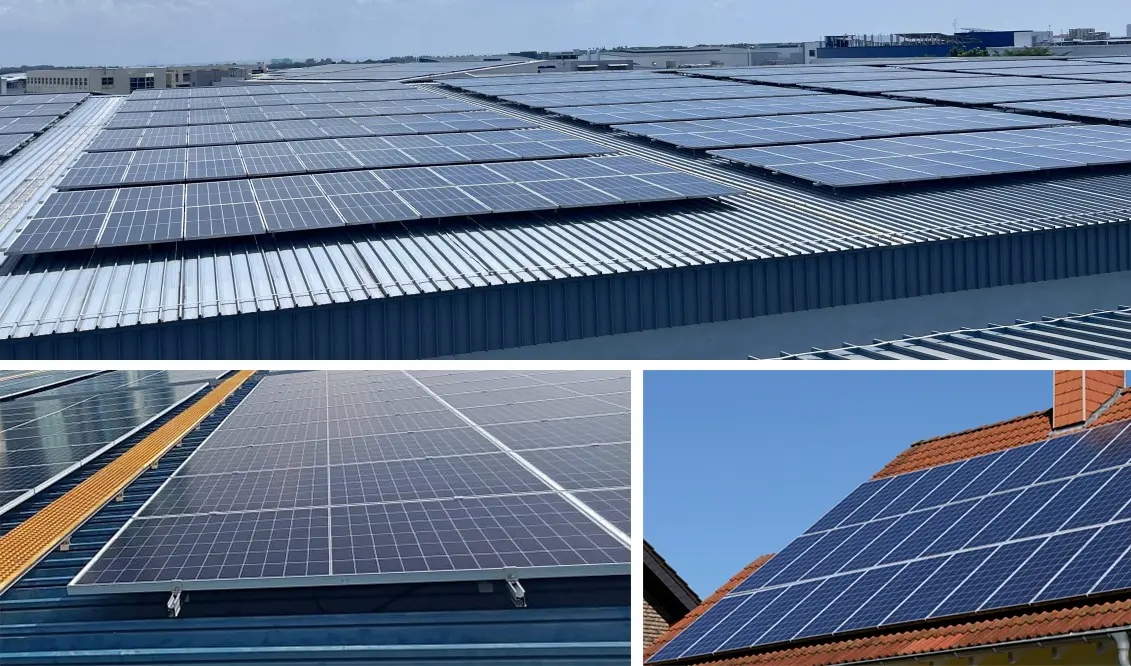

프로젝트 사례
