바람이 많이 부는 지역 PV 울타리 보강: EPC 계약업체 및 설치업체를 위한 엔지니어링 가이드

강풍 PV 울타리 시스템을 위한 구조 보강 솔루션

강화된 알루미늄 합금 구조와 기존 강철 비교

재료 선택은 가장 중요한 결정 중 하나입니다.PV 울타리 보강, 특히 바람이 많이 불고 부식성 환경에서 그렇습니다. 전통적인 아연 도금 강철 구조물은 단기적으로는 비용 효율적이지만 해안이나 습한 지역에서는 악화가 가속화되는 경우가 많습니다. 이와 대조적으로 고강도 알루미늄 합금 시스템은 무게, 내식성 및 구조적 성능 간의 탁월한 균형을 제공합니다.

엔지니어링 관점에서 볼 때, 알루미늄 합금(일반적으로 6005-T5 또는 6063-T6)은 탁월한 인장 강도를 제공하는 동시에 기초의 고정 하중을 크게 줄여줍니다. 이러한 무게 감소는 설치 효율성을 직접적으로 향상시키고 운송 비용을 절감합니다. 이는 대규모 배포를 관리하는 EPC 계약업체의 주요 고려 사항입니다.

와 짝을 이룰 때SUS304 스테인레스 스틸 패스너, 알루미늄 구조는 720시간이 넘는 염수 분무 환경을 견딜 수 있는 내식성 시스템을 형성합니다. 시간이 지남에 따라 코팅 결함이 발생할 수 있는 용융 아연 도금(HDG) 강철과 비교하여 이 조합은 최소한의 유지 관리로 장기적인 내구성을 보장합니다.

바람 저항에 최적화된 포스트 디자인

울타리 기둥은 모든 태양광 울타리 시스템에서 주요 하중 지지 구성 요소 역할을 합니다. 바람이 많이 부는 지역에서는 부적절한 기둥 설계가 구조적 파손의 주요 원인 중 하나입니다. 강화 PV 울타리 시스템에는 측면 풍하중에 따른 굽힘 및 좌굴을 방지하기 위해 벽 두께가 증가된(일반적으로 2.0mm 이상) 기둥이 필요합니다.

마찬가지로 중요한 것은매립 깊이. 대부분의 강풍 작업의 경우 최소 깊이 800mm가 권장되지만 이는 토양 상태와 바람 등급에 따라 증가할 수 있습니다. 더 깊게 매립되어 전복 모멘트와 들어올림 힘에 대한 저항력이 향상됩니다.

고급 설계에는 다음이 포함될 수도 있습니다.

• 관성 모멘트 개선을 위한 모자형 또는 C형 포스트 프로파일
• 콘크리트 장착 시스템용 강화 베이스 플레이트
• 비틀림 불안정을 방지하는 회전 방지 기능

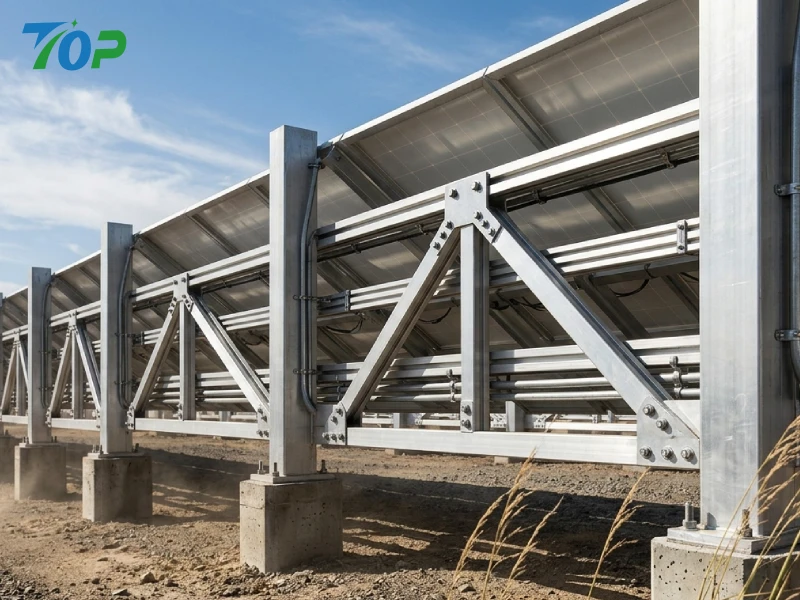

크로스 브레이싱 및 삼각형 보강 설계

구조적 강성을 향상시키는 가장 효과적인 방법 중 하나입니다.내풍성 PV 펜싱 시스템크로스 브레이싱을 통해 이루어집니다. 대각선 부재를 도입하면 여러 구조 요소에 하중을 재분배할 수 있어 중요한 부품의 응력 집중을 크게 줄일 수 있습니다.

삼각형 보강 형상은 굽힘력을 축력으로 변환하여 재료가 보다 효율적으로 견딜 수 있기 때문에 특히 효과적입니다. 이러한 설계 접근 방식은 풍압에 따른 변형을 최소화하고 전반적인 시스템 안정성을 향상시킵니다.

EPC 계약업체의 경우 사전 엔지니어링된 버팀대 모듈을 통합하면 설치를 간소화하고 엔지니어링 정확성을 유지하면서 현장 제작 시간을 줄일 수 있습니다.

고강도 패스너 및 클램핑 시스템

패스너는 간과되는 경우가 많지만 동적 풍하중 하에서 구조적 무결성을 유지하는 데 중요한 역할을 합니다. 바람이 많이 부는 작업에서는 모든 볼트, 너트 및 클램프를 다음 재료로 만들어야 합니다.SUS304 또는 SUS316 스테인레스 스틸강도와 내식성을 모두 보장합니다.

토크 제어도 똑같이 중요합니다. 볼트를 덜 조이면 시간이 지남에 따라 느슨해질 수 있고, 패스너를 지나치게 조이면 재료 피로가 발생할 수 있습니다. 일반적으로 보정된 토크 렌치를 사용하여 토크 제어 설치를 구현하면 모든 연결에서 일관된 예압이 보장됩니다.

권장 사례는 다음과 같습니다.

• 풀림 방지 와셔 또는 잠금 너트 사용
• 중요한 연결부에 나사 고정 화합물 적용
• 설치 후 토크 검증 수행

공기역학적 최적화

구조적 강화 외에도 공기역학적 설계는 풍하중을 줄이는 데 중요한 역할을 합니다. 단단한 울타리 패널은 바람에 대한 상당한 저항을 생성하여 구조적 구성 요소에 더 높은 영향을 미칠 수 있습니다. 대조적으로, 최적화된 설계는 부분적인 공기 흐름을 허용하여 전체 부하를 줄입니다.

효과적인 전략은 다음과 같습니다.

• 패널 간 간격 제어 도입
• 천공되거나 메시로 뒤덮인 펜싱 시스템 사용
• 항력 계수를 최소화하기 위해 패널 기울기 각도 조정

이러한 설계 최적화는 구조적 성능을 향상시킬 뿐만 아니라 자재 요구 사항을 줄여 비용 효율성과 ROI 향상에 기여합니다.

강풍 지역의 PV 울타리 안정성을 위한 기초 엔지니어링

지면 장착 대 콘크리트 기초 비교

구동 접지 기둥과 콘크리트 기초 사이의 선택은 시스템 안정성과 설치 속도에 직접적인 영향을 미칩니다. 지상 장착 시스템은 적절한 토양 조건에서 설치가 더 빠르고 비용 효율적이지만 바람이 매우 심한 지역에서는 저항이 제한될 수 있습니다.

콘크리트 기초는 노동 집약적이지만 우수한 하중 지지력을 제공하며 다음과 같은 경우에 권장됩니다.

• 바람이 많이 부는 해안 지역
• 지지력이 낮은 부드럽거나 모래가 많은 토양
• 장기적인 구조적 신뢰성이 요구되는 프로젝트

토양 상태 영향(모래, 점토, 암석 지형)

토양 특성은 기초 성능에 직접적인 영향을 미칩니다. 예를 들어, 모래 토양은 측면 저항이 낮고 더 깊게 매설하거나 더 큰 콘크리트 기초가 필요할 수 있습니다. 점토 토양은 더 나은 응집력을 제공할 수 있지만 물에 의한 팽창 및 수축에 취약할 수 있습니다.

바위가 많은 지형은 높은 지지력을 제공하지만 전문적인 드릴링 장비가 필요할 수 있는 설치 문제를 제시합니다. EPC 계약자의 경우 적절한 기초 설계를 선택하려면 설치 전에 지반 공학 조사를 수행하는 것이 필수적입니다.

바람 등급에 따른 권장 기초 깊이 및 직경

기초 설계는 지역 바람 분류에 맞춰 조정되어야 합니다. 일반적인 지침은 다음과 같습니다.

• 보통 바람 구역: 매립 깊이 600~800mm
• 강풍 지역: 매립 깊이 800~1,200mm
• 극한 바람 구역(태풍이 자주 발생함): 철근 콘크리트 사용 시 ≥1200mm

특히 연약한 토양에서는 들어올리는 힘에 저항하기 위해 기초 직경도 비례적으로 증가해야 합니다.

융기 방지 설계 기법

강풍으로 인해 발생하는 양력은 적절하게 해결되지 않으면 잘 설계된 구조물조차 손상시킬 수 있습니다. 효과적인 상승 방지 전략에는 다음이 포함됩니다.

• 콘크리트 기초에 매립된 앵커 볼트 사용
• 확대된 기반 베이스를 통합하여 우젠 저항 증가
• 추가적인 안정성을 위해 지면 앵커 또는 나선형 파일 추가

이러한 조치는 수직 풍력이 측면 하중만큼 중요할 수 있는 해안 및 태풍이 발생하기 쉬운 지역에서 특히 중요합니다.

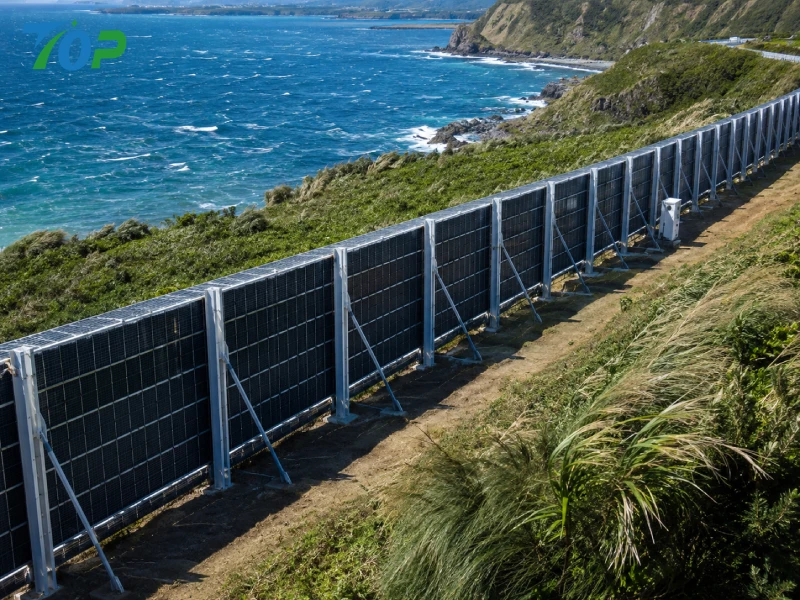

연안 강풍 환경 방수 및 부식 방지 설계

염수 분무 저항(≥720h 테스트 표준)

해안 환경에서 부식은 시스템 수명에 영향을 미치는 주요 요인입니다. 고품질PV 울타리 강화 시스템장기적인 내구성을 보장하려면 최소 720시간의 염수 분무 테스트 표준을 통과해야 합니다.

이러한 수준의 저항은 구조적 저하를 방지하고 시간이 지남에 따라 기계적 성능을 유지하는 데 필수적입니다.

재료 선택: SUS304 vs SUS316 vs HDG Steel

재료 선택은 내식성에 큰 영향을 미칩니다.

• SUS304:대부분의 환경에서 탁월한 내식성을 갖춘 표준 옵션
• SUS316:부식성이 높은 해안 지역이나 산업 지역에 대한 저항력 강화
• HDG 강철:비용은 저렴하지만 염분이 많은 환경에서는 내구성이 떨어짐

B2B 구매자의 경우 적절한 재료를 선택하면 비용과 성능 간의 최적의 균형이 보장됩니다.

EPDM 씰링 및 기계적 압축 설계

물 유입은 구조적 구성 요소와 전기 시스템 모두를 손상시킬 수 있습니다. 기계적 압축과 결합된 EPDM 고무 씰링은 연결 지점과 장착 인터페이스에 안정적인 방수 기능을 제공합니다.

이 설계는 열팽창 및 수축에도 장기간 밀봉 성능을 보장합니다.

장기 내구성과 유지 관리 비용

고급 재료와 강화 전략은 초기 비용을 증가시킬 수 있지만 유지 관리 빈도와 교체 필요성을 크게 줄여줍니다. EPC 계약업체 및 유통업체의 경우 이는 수명주기 비용 절감 및 프로젝트 수익성 향상으로 이어집니다.

결국, 견고한 투자PV 울타리 보강솔루션은 시스템 신뢰성을 향상시키고, 위험을 최소화하며, 바람이 많이 부는 환경에서 탁월한 ROI를 제공하는 전략적 결정입니다.

EPC 계약업체를 위한 설치 효율성 최적화

현장 노동력을 줄이기 위한 사전 조립된 부품

바람이 많이 부는 지역 프로젝트에서 설치 효율성은 속도에만 국한되지 않고 프로젝트 비용, 인력 할당 및 위험 노출에 직접적인 영향을 미칩니다. 효율성을 향상시키는 가장 효과적인 전략 중 하나PV 울타리 보강시스템은 사전 조립된 구성요소를 사용하는 것입니다. 복잡한 조립 공정을 건설 현장에서 공장으로 전환함으로써 EPC 계약자는 현장 노동 시간을 크게 줄이고 인적 오류를 최소화할 수 있습니다.

사전 조립된 모듈에는 일반적으로 다음이 포함됩니다.미리 뚫린 알루미늄 레일, 통합 클램프및 사전 구성된 포스트 연결. 이 접근 방식은 일관된 품질 관리를 보장하고 설치 팀이 구성 요소 제작보다는 배치 및 고정에 집중할 수 있도록 해줍니다.

대규모 프로젝트의 경우 이는 다음과 같이 해석됩니다.

• 설치 시간 20~40% 단축
• 고도로 숙련된 노동력에 대한 의존도 감소
• 여러 사이트에서 설치 일관성이 향상되었습니다.

더 빠른 배포를 위한 모듈식 울타리 설계

모듈식 설계는 확장 가능한 태양광 펜싱 배치의 핵심 요소입니다. 강화된 태양광 펜싱 시스템에서는 모듈성을 통해 표준화된 구성 요소를 다양한 프로젝트에서 사용할 수 있어 재고 관리가 향상되고 조달 복잡성이 줄어듭니다.

각 모듈은 일반적으로 다음으로 구성됩니다.

• 표준화된 패널 치수
• 균일한 장착 인터페이스
• 상호 교환 가능한 구조 구성 요소

이러한 설계 철학은 설치를 가속화할 뿐만 아니라 유지 관리 및 향후 업그레이드를 단순화합니다. 유통업체의 경우 모듈식 시스템은 SKU 표준화를 개선하여 대량 조달을 더욱 효율적이고 비용 효과적으로 만듭니다.

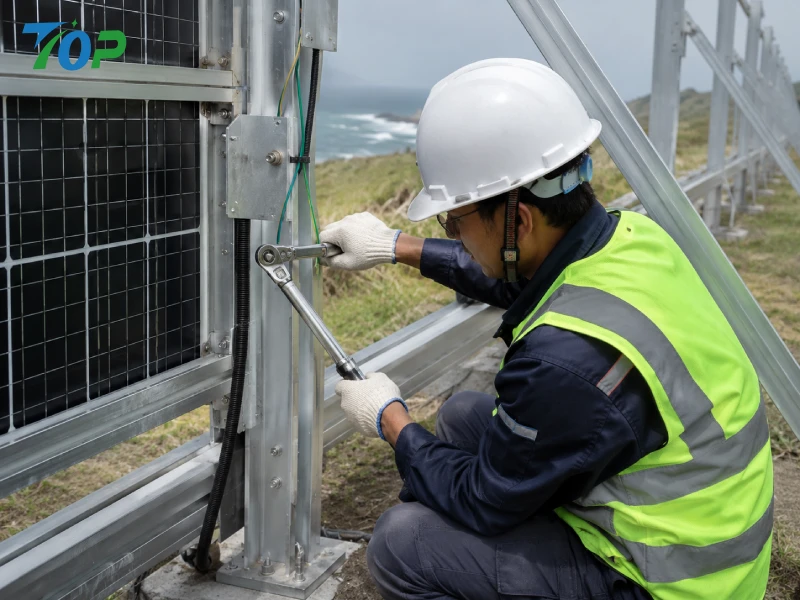

토크 제어 설치 작업 흐름

바람이 많이 부는 환경에서 부적절한 체결은 시스템 고장의 가장 일반적인 원인 중 하나입니다. 구조적 무결성과 장기적인 신뢰성을 보장하려면 토크 제어 설치 작업흐름을 구현하는 것이 필수적입니다.

모범 사례는 다음과 같습니다.

• 모든 중요한 연결에 보정된 토크 렌치 사용
• 재료 유형 및 볼트 크기를 기준으로 토크 사양 정의
• 품질 보증 문서의 일부로 토크 값 기록

이러한 수준의 프로세스 제어는 추적성을 제공하고 엔지니어링 표준 준수를 보장하므로 인증 또는 제3자 검사가 필요한 프로젝트에 특히 중요합니다.

바람이 많이 부는 지역에서 피해야 할 일반적인 설치 실수

고품질의 자재를 사용해도 부적절한 설치로 인해 효율성이 저하될 수 있습니다.PV 울타리 보강. 일반적인 실수는 다음과 같습니다.

• 포스트 매립 깊이가 부족함
• 현장 전체의 토양 변동성 무시
• 패스너에 일관되지 않은 토크 적용
• 부적절한 정렬로 인해 고르지 않은 하중 분포가 발생함

이러한 문제를 방지하려면 적절한 교육, 표준화된 절차, 현장 감독이 함께 필요합니다. EPC 계약업체의 경우 설치자 교육에 투자하면 재작업 및 보증 청구를 크게 줄일 수 있습니다.

비교: 표준 PV 울타리와 강화된 강풍 PV 울타리 시스템

구조적 강도 비교

표준 PV 펜싱 시스템은 일반적으로 적당한 환경 조건에 맞게 설계되었으며 극심한 풍하중을 고려하지 않을 수 있습니다. 이와 대조적으로 강화 시스템은 더 높은 안전 마진, 더 두꺼운 재료 및 최적화된 구조적 기하학적 구조로 설계되었습니다.

그 결과 주기적 풍하중 하에서 굽힘, 융기 및 피로에 대한 저항이 크게 향상되었습니다.

설치 시간 비교

강화 시스템은 더 복잡해 보일 수 있지만, 모듈식 및 사전 조립된 설계로 인해 광범위한 현장 조정이 필요한 기존 시스템에 비해 설치 시간이 더 빨라지는 경우가 많습니다.

EPC 계약업체의 경우 이는 프로젝트 일정이 단축되고 인건비가 절감된다는 것을 의미합니다.

수명주기 비용(LCOE 영향)

재정적 관점에서 표준 시스템과 강화 시스템 간의 선택은 균등화 에너지 비용(LCOE)에 직접적인 영향을 미칩니다. 강화된 시스템에는 더 높은 초기 투자가 필요하지만 다음을 제공합니다.

• 유지 관리 비용 절감
• 가동 중지 시간 감소
• 시스템 수명 연장

이러한 요소는 프로젝트 수명주기 동안 보다 예측 가능하고 유리한 ROI에 기여합니다.

유지보수 빈도 및 고장률

바람이 많이 부는 지역의 표준 시스템은 자주 검사하고 수리해야 하므로 운영 비용이 증가합니다. 반면에 강화 PV 펜싱 시스템은 내구성을 고려하여 설계되어 고장률이 낮아지고 유지 관리 빈도가 줄어듭니다.

이러한 신뢰성은 가동 중지 시간으로 인해 상당한 수익 손실이 발생할 수 있는 유틸리티 규모의 프로젝트에 특히 중요합니다.

강풍 PV 울타리 프로젝트에 대한 전문적인 설치 권장 사항

성공적인 구현PV 울타리 보강강풍 환경의 시스템에는 엔지니어링 정밀도와 실제 설치 전문 지식의 조합이 필요합니다. 업계 모범 사례를 기반으로 EPC 계약자는 다음 권장 사항을 채택해야 합니다.

• 설계 전 상세한 현장별 풍하중 평가 수행
• SUS304/SUS316 스테인리스 스틸 및 TUV 테스트를 거친 부품과 같은 인증된 재료를 선택하세요.
• 토양 및 바람 조건에 따라 적절한 기초 설계를 보장합니다.
• 토크 제어 설치 프로세스 구현
• 설치 후 구조 검사 및 품질 점검 수행

팁:복잡한 강풍 프로젝트의 경우 숙련된 제조업체와 협력하면 엔지니어링 위험을 크게 줄일 수 있습니다. 맞춤형 설계 지원, 구조 계산 및 프로젝트별 최적화 솔루션에 대해서는 당사 기술팀에 문의하세요.

유통업체 및 EPC 구매자를 위한 대량 조달 고려 사항

표준화 및 재고 호환성

유통업체와 대형 EPC업체의 효율적인 재고관리를 위해서는 제품 표준화가 필수적입니다. 모듈식PV 울타리 보강교체 가능한 구성 요소를 갖춘 시스템을 통해 재고 관리가 향상되고 프로젝트별 맞춤화 필요성이 줄어듭니다.

인증 요구 사항(TUV, ISO, 자재 추적성)

인증은 제품 품질과 규정 준수를 보장하는 데 중요한 역할을 합니다. 구매자는 다음을 제공하는 공급업체를 우선시해야 합니다.

• 구조 부품에 대한 TUV 인증
• ISO 인증 제조 공정
• 전체 재료 추적성 문서화

이러한 인증은 신뢰성을 보장할 뿐만 아니라 프로젝트 승인 및 자금 조달도 용이하게 합니다.

대규모 조달의 비용 최적화

대량 구매는 상당한 비용 이점을 제공하지만 신중한 계획이 필요합니다. 주요 전략은 다음과 같습니다.

• 대량 할인을 달성하기 위해 주문을 통합합니다.
• SKU 복잡성을 줄이기 위해 표준화된 구성요소 선택
• 운송 비용을 최소화하기 위한 물류 조정

대규모 프로젝트를 위한 물류 및 포장

효율적인 포장 및 물류는 운송 중 자재를 보호하고 원활한 현장 처리를 보장하는 데 중요합니다. 고품질 공급업체는 손상 위험을 줄이고 하역 효율성을 향상시키는 최적화된 포장 솔루션을 제공합니다.

PV 울타리 제조업체로 TOPFENCE Solar를 선택하는 이유

광전지 장착 및 펜싱 시스템 전문 제조업체인 TOPFENCE SOLAR는 강풍 환경에 맞게 설계된 엔지니어링 솔루션을 제공합니다. 첨단 알루미늄 압출 기술과 정밀 제조 역량을 갖춘 이 회사는 내구성과 효율성을 고려하여 설계된 고성능 시스템을 제공합니다.

주요 이점은 다음과 같습니다.

• 다양한 프로젝트 요구에 맞는 광범위한 제품 포트폴리오
• 해안 및 강풍 설치에서 입증된 성능
• 특허받은 구조 설계를 통한 강력한 R&D 역량
• 대규모 EPC 프로젝트를 위한 안정적인 글로벌 공급망

엔지니어링 전문 지식과 제조 우수성을 결합함으로써 TOPFENCE Solar는 EPC 계약업체 및 유통업체가 안정적이고 ROI가 높은 태양광 프로젝트를 제공할 수 있도록 지원합니다.

FAQ: 강풍 PV 울타리 시스템 설계 및 조달

Q1 강화 PV 울타리는 어떤 풍속을 견딜 수 있습니까?

설계 및 재료에 따라 강화 시스템은 적절하게 설계 및 설치될 경우 40~60m/s를 초과하는 풍속을 견딜 수 있습니다.

Q2 알루미늄은 바람이 많이 부는 환경에서도 충분히 강합니까?

예. 고급 알루미늄 합금은 무게 대비 강도가 뛰어나며 적절하게 설계하면 다양한 응용 분야에서 기존 강철보다 성능이 뛰어납니다.

Q3 울타리 기둥은 어느 정도 깊이로 설치해야 하나요?

토양 상태와 풍하중 요구 사항에 따라 일반적으로 800~1200mm입니다.

Q4 공급업체에게 어떤 인증을 요구해야 합니까?

TUV 인증, ISO 제조 표준 및 재료 추적성 문서를 찾아보세요.

Q5 안전을 저해하지 않고 설치 시간을 줄이는 방법은 무엇입니까?

모듈식 사전 조립 시스템을 사용하고 토크 제어를 통해 표준화된 설치 절차를 구현합니다.

Q6 해안 환경의 일반적인 수명은 얼마나 됩니까?

적절한 재료와 강화를 통해 시스템은 최소한의 유지 관리로 20~25년 이상 지속될 수 있습니다.

Q7 강화 PV 울타리를 사용하면 유지 관리 비용을 줄일 수 있나요?

예. 강화된 내구성과 구조적 안정성으로 수리 및 검사의 필요성이 크게 줄어듭니다.

Q8 SUS304와 SUS316 재질을 어떻게 선택하나요?

SUS304는 대부분의 환경에 적합한 반면, SUS316은 부식성이 강한 해안 지역이나 산업 지역에 권장됩니다.

결론: 엔지니어링 신뢰성은 장기적인 ROI를 촉진합니다

바람이 많이 부는 지역에서는PV 울타리 보강이는 단순한 설계 개선이 아니라 시스템 안전성, 내구성 및 재정적 성과를 보장하기 위한 기본 요구 사항입니다. 첨단 소재, 최적화된 구조 설계, 정밀한 설치 사례를 통합함으로써 EPC 계약업체는 위험을 크게 줄이고 프로젝트 결과를 개선할 수 있습니다.

궁극적으로 모든 태양광 펜싱 프로젝트의 성공은 엔지니어링 엄격함과 실제 효율성의 균형을 맞추는 전체적인 접근 방식에 달려 있습니다. 오늘날 강화된 시스템에 투자하면 안정적인 성능, 낮은 수명 주기 비용, 향후 몇 년 동안 더 높은 수익을 보장받을 수 있습니다.
