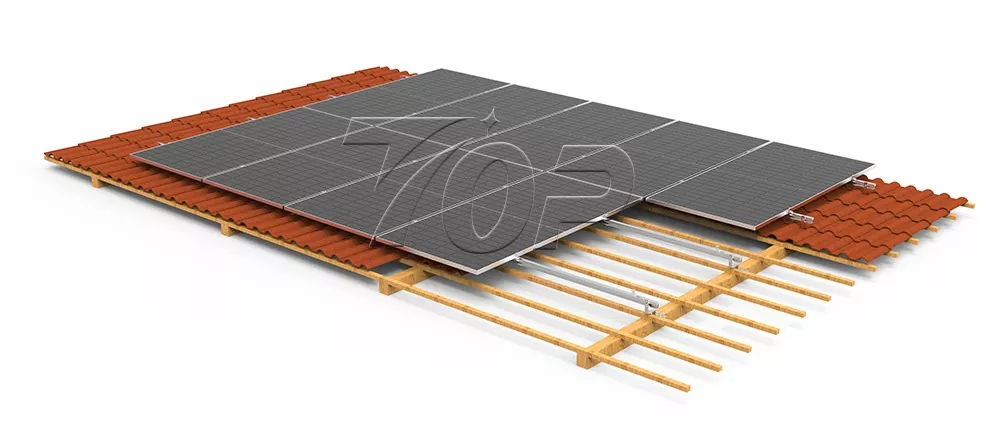

타일 ​​지붕 태양광 마운트

전문 제조업체인 Topfencesolar Tile Roof Solar Mount Hooks는 유럽/아시아 국가의 주거용 타일 지붕 모양에 따라 맞춤 제작되었습니다. Topfencesolar 후크 디자인 시리즈는 다양한 시장 요구를 충족합니다.

일반적으로 150mm인 브래킷 길이는 다양한 타일 겹침을 충족하며 다양한 높이에서 조정하여 다양한 종류의 타일 지붕을 고정할 수 있습니다. 경도는 30mm와 35mm 두께의 태양광 패널 프레임을 장착할 수 있습니다. 타일의 무결성, 장착 구조의 신뢰성, 지지하는 태양광 패널의 안전성을 극대화하기 위해 Topfencesolar 태양광 후크가 최선의 선택입니다.

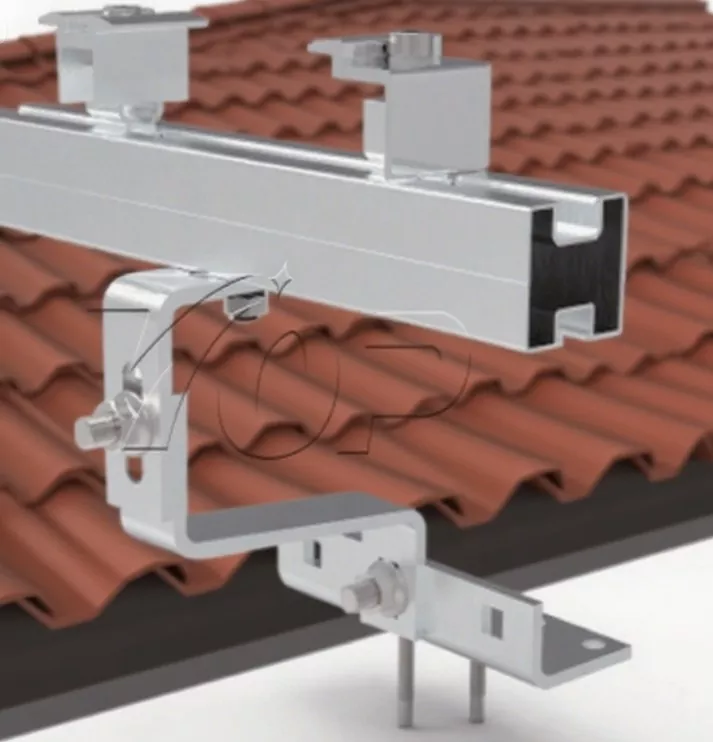

시스템 구성 요소:

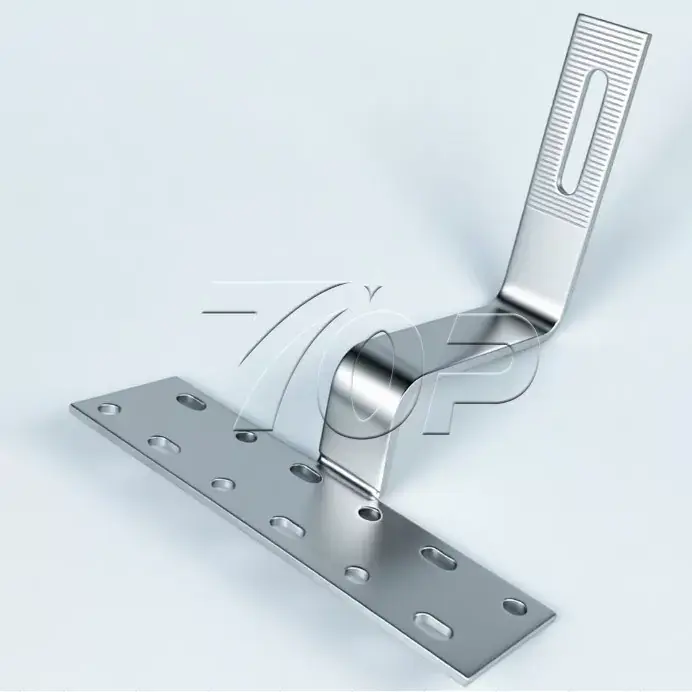

-루프훅

-4200mm - 4500mm의 TF B45 레일

-TF B45 레일 커넥터

-A2 플랜지 머리 나사 8*100

-또는 SUS304 두 개의 헤드 볼트

-Mid-Clamps: 수직 또는 가로형 태양광 패널 모듈용

-엔드 클램프: 수직 또는 가로형 태양광 패널 모듈용

-레일 엔드 캡



>풍하중: 최대 60m/s

>적설량: 최대 1.4KN/m2

>PV 패널 방향: Portait 또는 수직

>후크 높이는 조정 가능합니다(옵션).

구성요소 및 메타리얼

중국의 제조업체 및 공급업체 중 하나인 Topfencesolar에서 맞춤형 타일 지붕 태양광 마운트를 쇼핑하세요. Al 6005-T5 소재의 고급 양극 산화 처리로 인해 태양광 패널이 뛰어난 구조 부식 방지 성능으로 견고하게 설치됩니다. 우리가 한 일은 25년 이상의 서비스 시간을 사용하여 타일 지붕 태양광 마운트를 이중으로 만들었습니다.

복잡한 도구나 전문 기술을 사용할 필요 없이 타일 지붕에 구조물을 신속하게 설치할 수 있습니다. 설치 단계가 쉽고 노동력과 시간이 덜 필요합니다.

설치 수동 단계:

1. 지붕 크기를 측정하고 태양광 패널 어레이 레이아웃을 설계한 후 Topfencesolar 엔지니어 팀이 태양광 패널의 구조를 설계합니다.

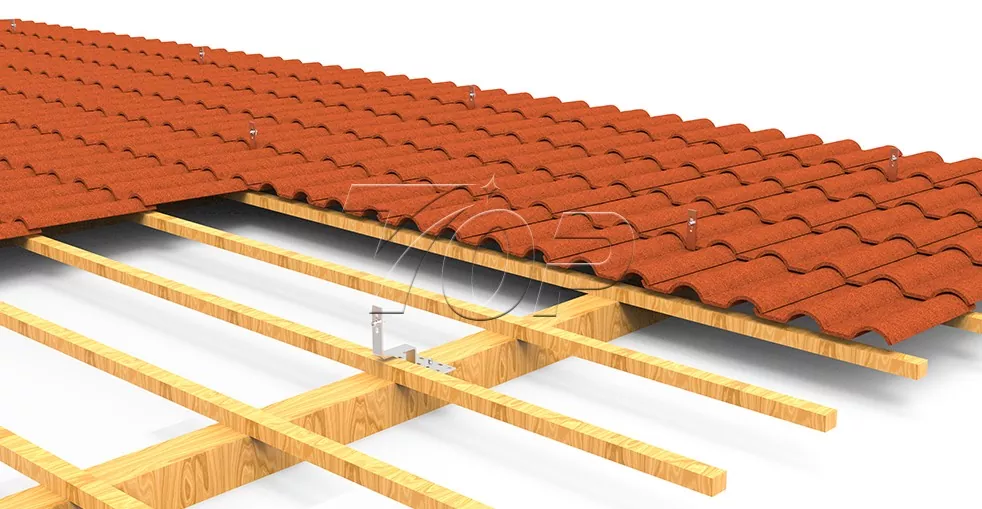

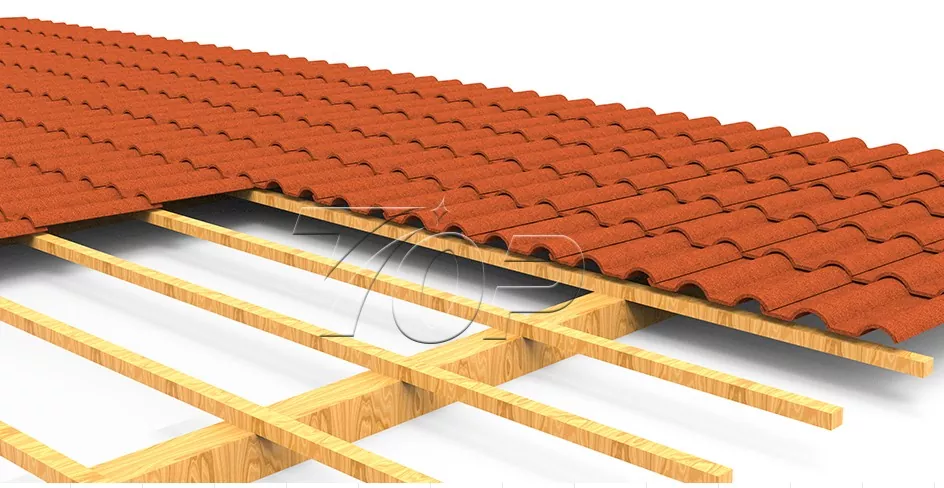

2. 루프 후크를 설치합니다.

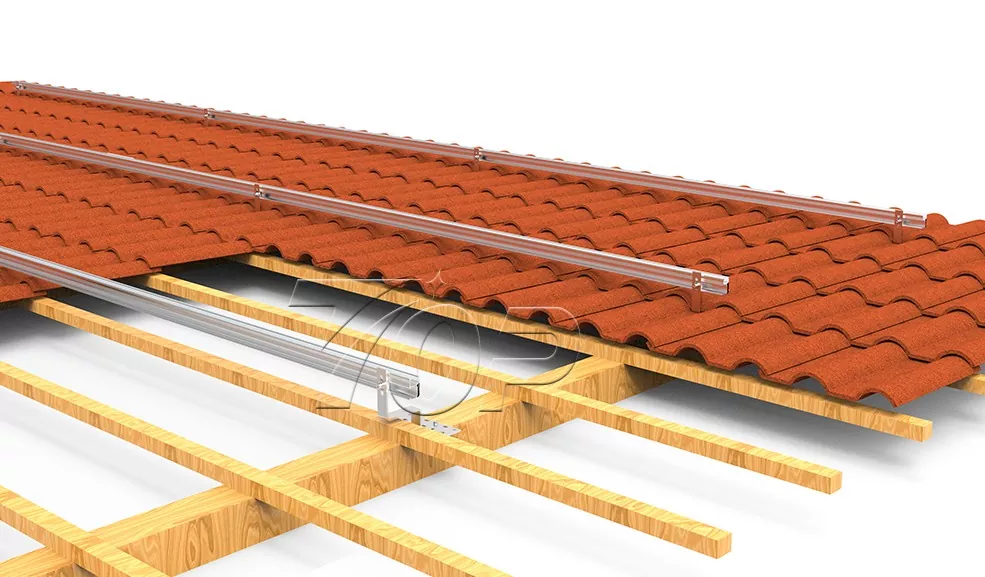

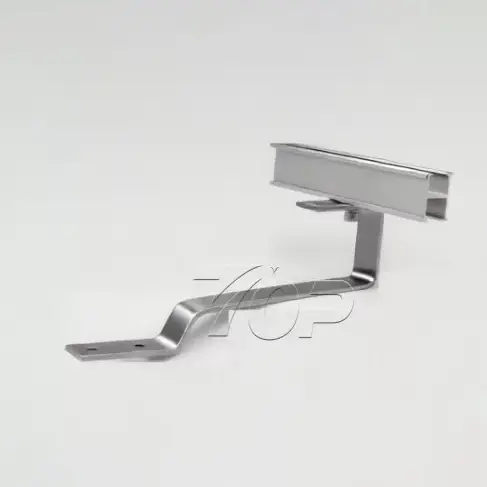

3. 후크에 레일 장착

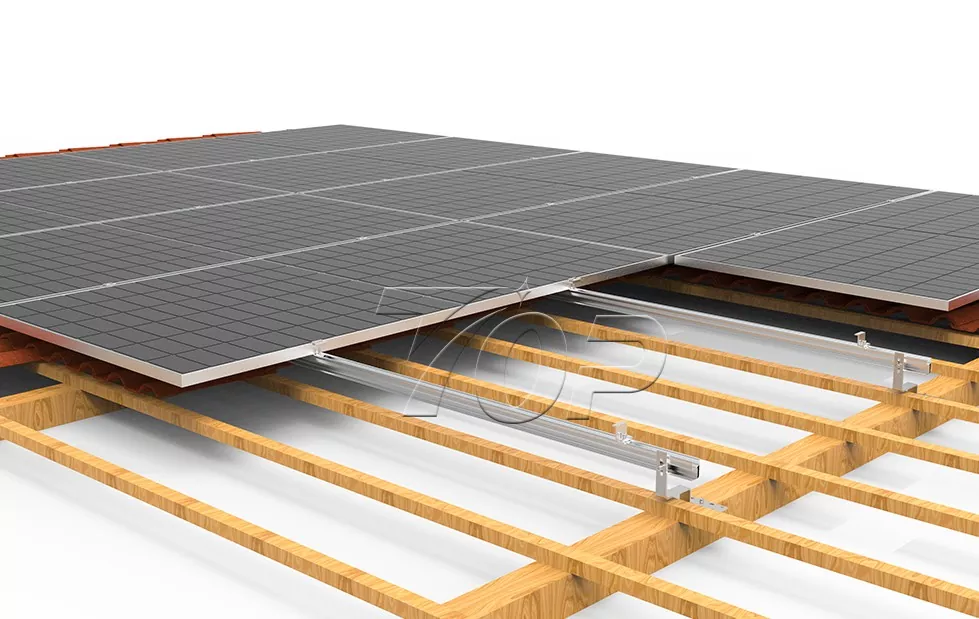

4. 레일에 태양광 패널을 설치합니다.

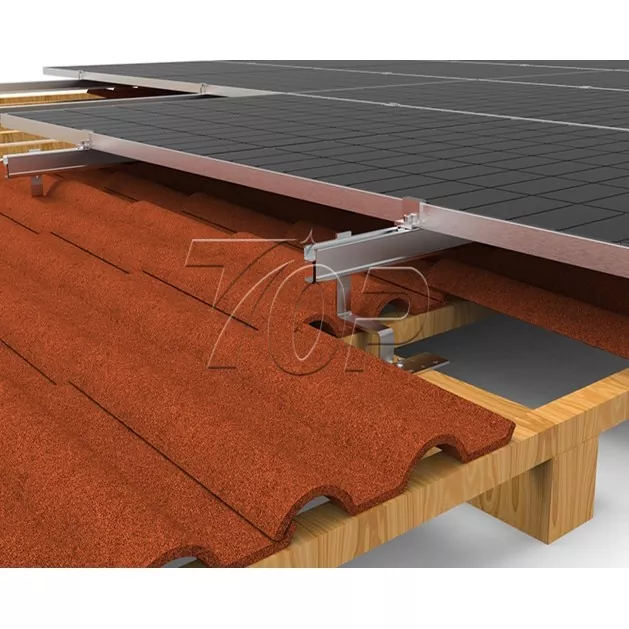

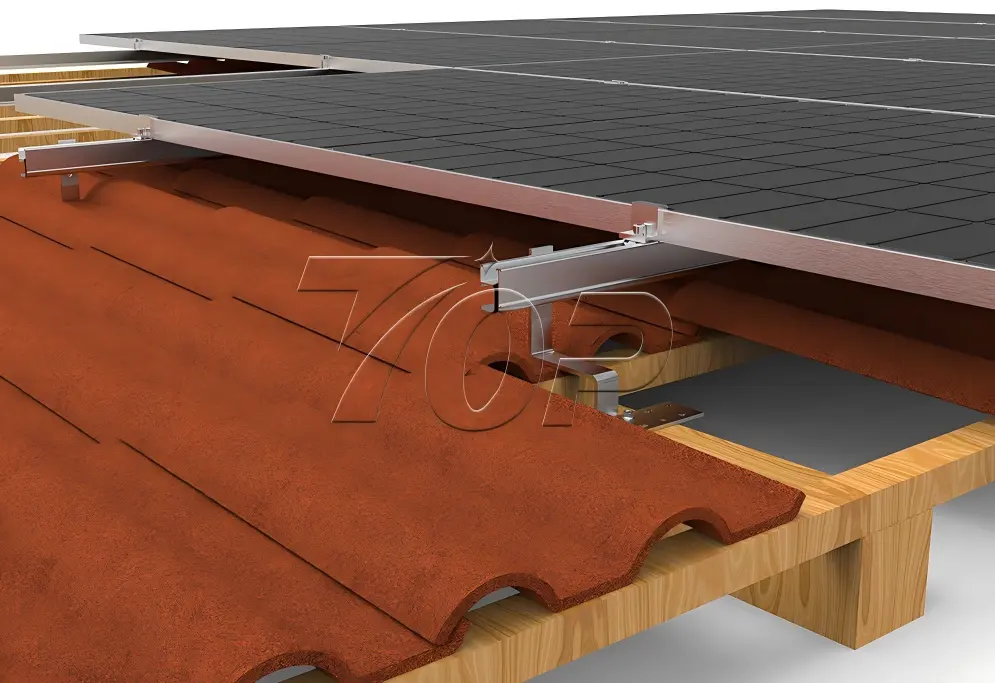

5. 태양광 패널을 연결하고 미드 클램프와 엔드 클램프로 고정합니다.

장점

A. Topfencesolar가 설계한 타일 지붕 태양광 마운트 시스템은 주거용 또는 상업용으로 최대 60m/s의 풍하중, 최대 1.4kn/m2의 눈 하중 시뮬레이션을 통과했습니다.

B. 높이를 조정하여 다양한 지붕에 맞게 유연한 조정.

C. 쉬운 설치, 단순화된 구조로 쉽게 설치할 수 있으며 복잡한 도구나 기술이 필요하지 않아 시간과 노력이 절약됩니다.

브라켓 수가 적고 구조 비용이 낮으며 인건비가 낮은 후크 시스템입니다.
