타일 ​​지붕 후크 장착 시스템

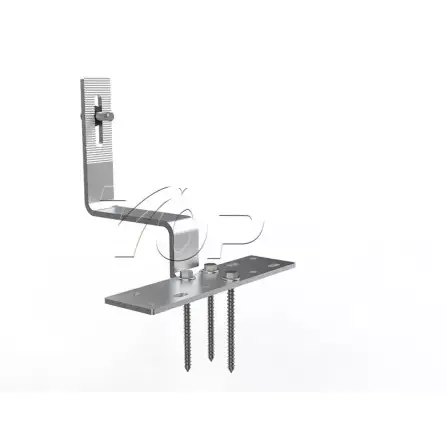

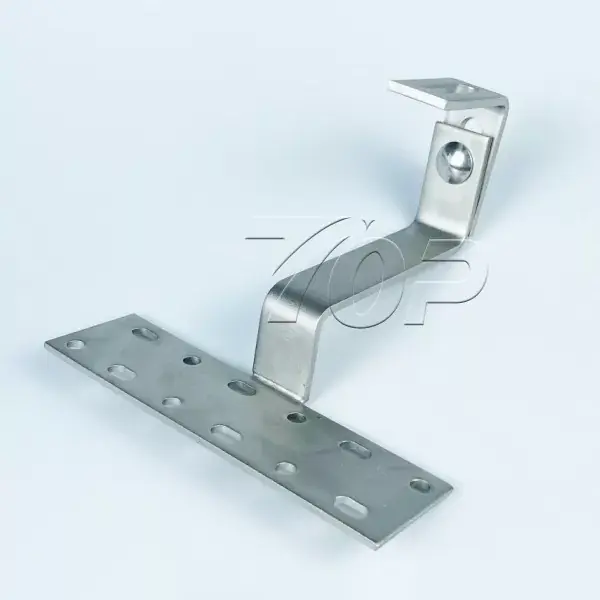

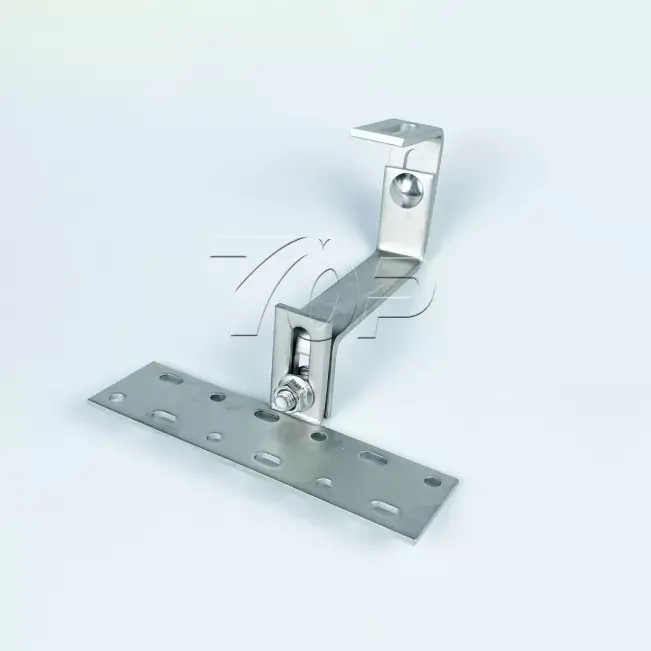

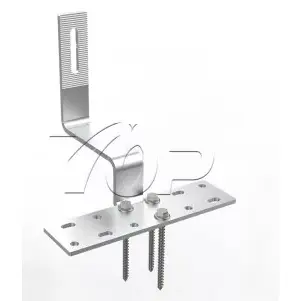

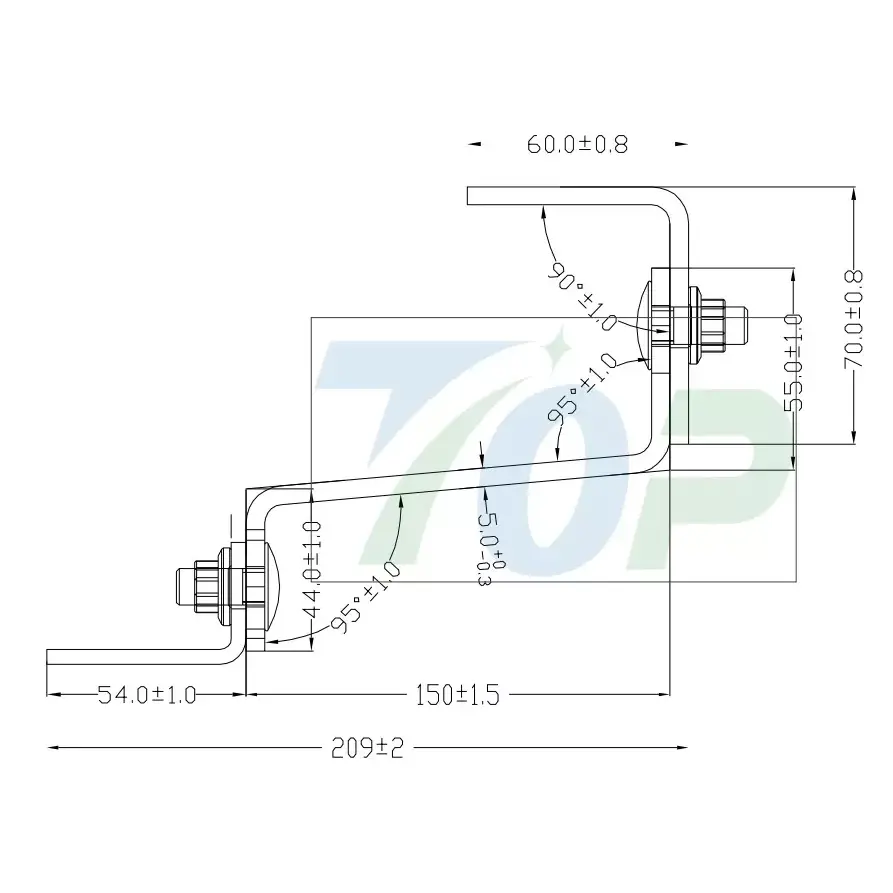

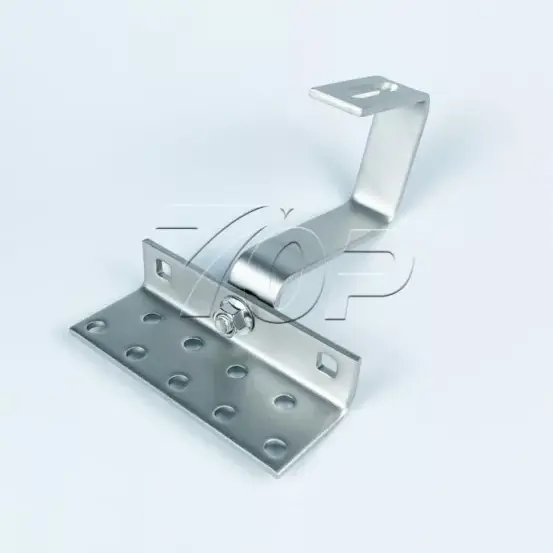

신뢰할 수 있는 중국 제조업체 및 공급업체를 찾고 계십니까? 더 이상 보지 마십시오! Topfencesolar는 고품질 타일 지붕 후크 장착 시스템을 제공하는 선도적인 공장입니다. Topfencesolar 루프 후크 구조 디자인, 부품 번호: TF-AHK-H12는 두 가지 높이 조절이 가능한 디자인으로, 두께 5mm, 길이 120-150mm의 스테인리스 스틸입니다.

기술 요구 사항:

1. 용접 패스는 언더컷, 균열 또는 블로우홀 등이 없이 표면이 아름답고 고르게 조밀합니다.

2. 단면은 날카로운 모서리, 날카로운 모서리 또는 버 등이 없이 평평합니다.

3.M 등급(GB/T 1804-2000)에 따라 미확인 공차가 구현됩니다.

4. 직각 표시가 없습니다.

5. 표면 처리는 고객의 요구 사항에 따라 수행됩니다.

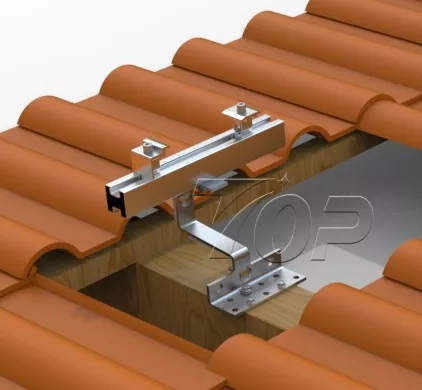

기존의 지상 설치와 달리 옥상 설치 솔루션은 태양광 발전의 활용률을 효과적으로 높이고 있습니다. Topfencesolar의 타일 지붕 후크 장착 시스템은 주거용 및 상업용 태양광 발전소에 널리 사용됩니다. 기와지붕을 기반으로 디자인된 특별한 형태의 후크를 이용한 솔루션으로 지붕목재 들보에 설치하며, 후크본체의 굴곡형태는 타일을 손상시키지 않고 지붕에 100% 비접촉식 접착이 가능합니다. 그리고 이 디자인은 지붕에 침투하지 않고 원래 지붕을 안전하게 유지하고 물이 새는 위험을 최소화할 수 있습니다.

재료:

Topfencesolar 타일 지붕 후크 장착 시스템 디자인은 주로 스테인레스 스틸로 구성되어 있으며 25년 이상의 서비스를 통해 고품질과 내구성을 장기간 유지합니다. 재질은 SUS304 스테인레스 스틸입니다. 그리고 Al6005-T5 알루미늄 레일을 사용하여 시스템을 결합하여 지붕의 태양광 패널을 강력하게 지지합니다.

이 후크 레일의 표면 처리: ≥15μm 양극 산화 표면 처리된 알루미늄.

성능: 다양한 종교 적용 및 복잡한 기후 환경에서도 알루미늄 구조의 우수한 부식 방지를 유지합니다.

인증서: Topfencesolar 후크는 SGS/CE/TUV를 준수하며 생산 품질은 SGS 표준을 충족합니다.

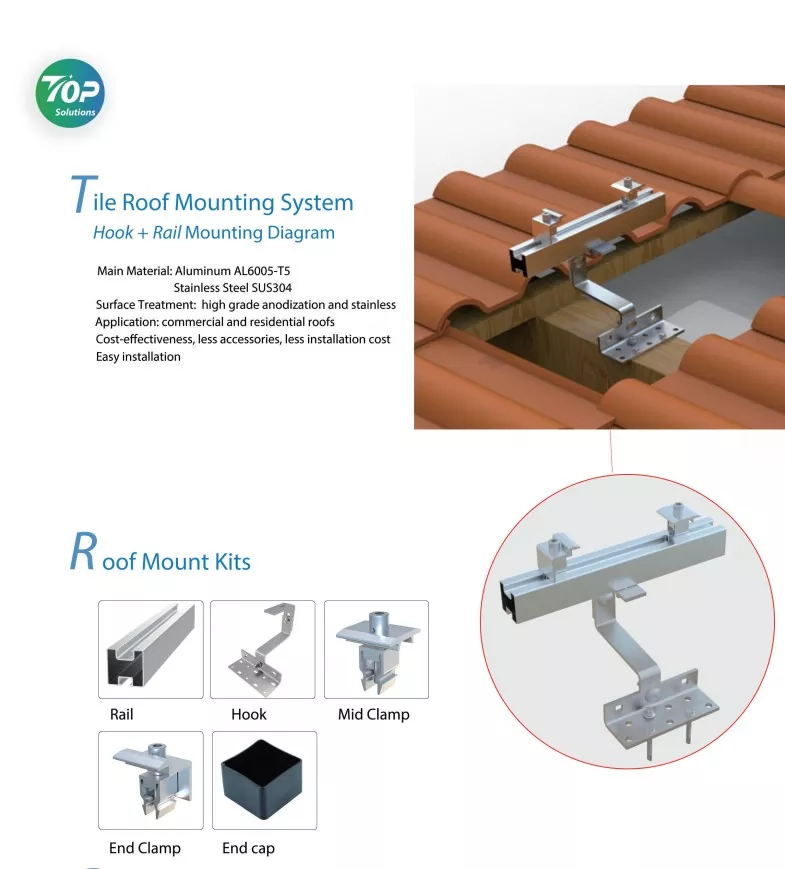

타일 ​​지붕 후크의 구성 요소:

깜박임: 고무

후크 암: SUS304 스틸

패스너: 나사/자체 스레딩 핀

레일 클램프: 미드 클램프/엔드 클램프

이익:

이 신속한 Topfencesolar 지붕 후크 설치의 장점은 가장 저렴한 비용으로 설치가 빠르고 지붕의 원래 구조를 최소한으로 변경한다는 것입니다. 따라서 이 후크 마운트 시스템은 지붕과 조화를 이루는 미적 매력이 뛰어납니다.

또한 유럽 시장에서도 유명한 블랙 색상 옵션도 있습니다.

이 응용 프로그램은 태양광 패널의 타일 지붕 장착 시스템에 적합합니다. 세부 모델에는 태양열 타일 지붕 후크 장착 브래킷 + 알루미늄 레일 장착이 포함됩니다.

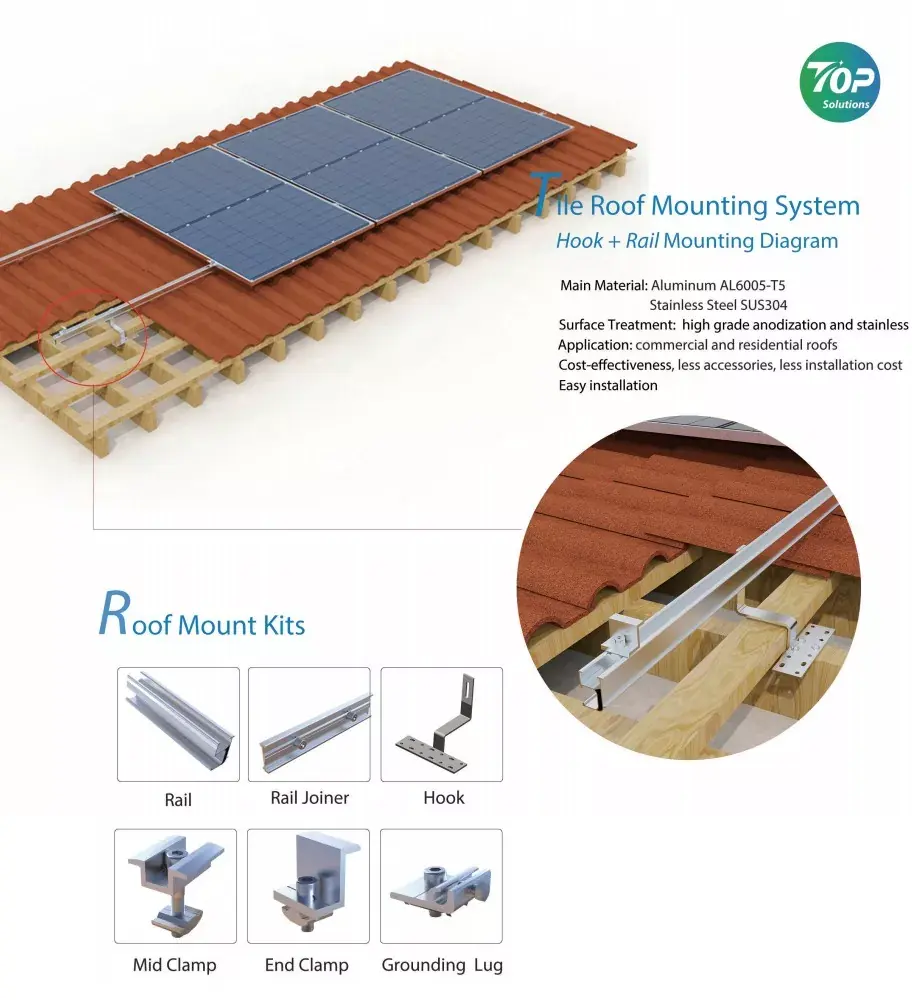

설치 단계:

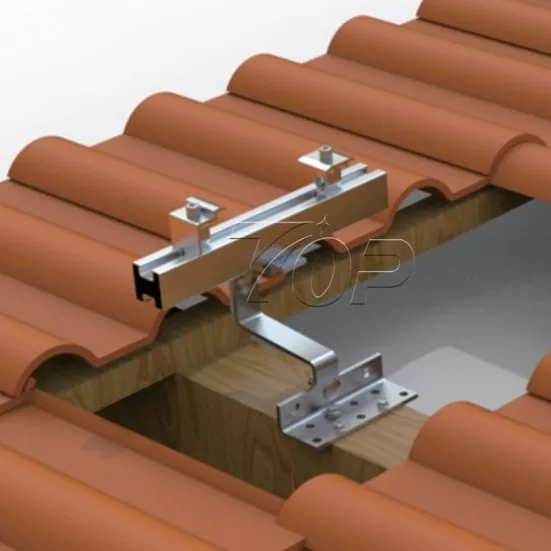

첫 번째 단계: 타일 지붕의 전체 시스템 구조는 나사 또는 볼트를 사용하여 지붕의 목재 빔에 레일 후크를 고정하는 것입니다.

두 번째 단계: Topfencesolar 알루미늄 레일을 후크에 장착하고, 다양한 레일을 레일 커넥터로 함께 연결합니다.

세 번째 단계: 모든 루프 후크가 준비되고 알루미늄 레일이 고정되면 태양광 패널 장착을 준비합니다. PV 패널을 장착하기 전에 Topfencesolar 엔지니어 팀과 함께 패널 배열 레이아웃을 확인하여 수직 또는 가로 방향 설치를 마무리하세요. 그런 다음 PV 패널을 한 세트로 4-14개 이상의 패널로 1rwo에 배치하거나 한 행에 두 개의 패널을 배치하고 레일의 한 열에 태양광 패널 4-20개를 배치합니다. 지붕 크기와 햇빛이 향하는 측면에 따라 행 및 열 패널 수량. 지붕에 태양광 패널 레이아웃을 설계하는 방법과 지붕에 설치할 수 있는 전력 용량에 대한 전문적인 세부 정보는 TOPrfence 에너지 엔지니어 팀에 문의할 수 있습니다.

네 번째 단계: 알루미늄 레일의 태양광 패널을 Topfencesolar Mid-clmaps와 연결하고 End-clmaps로 마무리하여 타일 지붕의 태양광 패널을 안전하게 보호합니다.

요소는 구조 설계 및 태양광 패널 장착에 영향을 미칩니다.

1. 지붕 크기 - 건물에 설치할 수 있는 전력 용량의 크기를 결정합니다.

2. 지붕 유형: 지붕 유형에 따라 장착 솔루션이 다릅니다. 레일이 있는 후크를 선택하는 경사 타일 지붕은 최고의 솔루션 중 하나이며, 비용이 저렴하고, 태양광 패널 지지력이 높으며, 지붕 중량 하중 보안에 적합한 경량 구조입니다. 그러나 금속 지붕이나 콘크리트 지붕과 같이 L 피트 + 레일 구조 또는 밸러스트 시스템 등을 선택해야 합니다. Topfencesolar 엔지니어 팀에 문의하세요.

3. 태양광 패널의 크기 및 각 패널의 전력 용량. 이는 구조물의 중량하중과 관련이 있습니다.

4. 풍속. 타일 ​​지붕 후크 장착 시스템 구조는 2m/s ~ 70m/s(평균 풍속은 3초 표준)의 바람을 견딜 수 있을 만큼 견고해야 합니다.

5. 구조 재료: 현재 강철과 알루미늄이 장착 구조에 가장 많이 사용되고 유명하며, 지붕 구조는 경량 재료를 선택해야 하므로 Almuminun으로 가는 것이 최선의 선택입니다. Topfencesolar의 태양광 알루미늄 Al6005-T5는 시장보다 품질이 더 높습니다.

장점

1.Topfencesolar가 설계한 태양광 장착 시스템용 피치 타일 지붕 후크는 쉽게 장착할 수 있는 디자인, 적은 브래킷, 빠른 설치입니다.

2.우리의 루프 후크 키트는 고급 아노다이징 공정과 스테인레스 표면 처리를 갖추고 있습니다. 장기간 사용을 지원합니다.

3. 최적화된 액세서리가 적은 디자인으로 비용이 저렴합니다. 현장에서는 설치 비용을 줄이기 위해 설치 인력이 덜 필요합니다.

4.Topfencesolar는 다양한 타일 지붕을 충족하고 독일, 폴란드, 오스트리아, 스페인 또는 일본, 인도네시아 등 시장을 덮을 수 있도록 조정 가능한 일련의 다양한 유형 후크 옵션을 지원합니다.

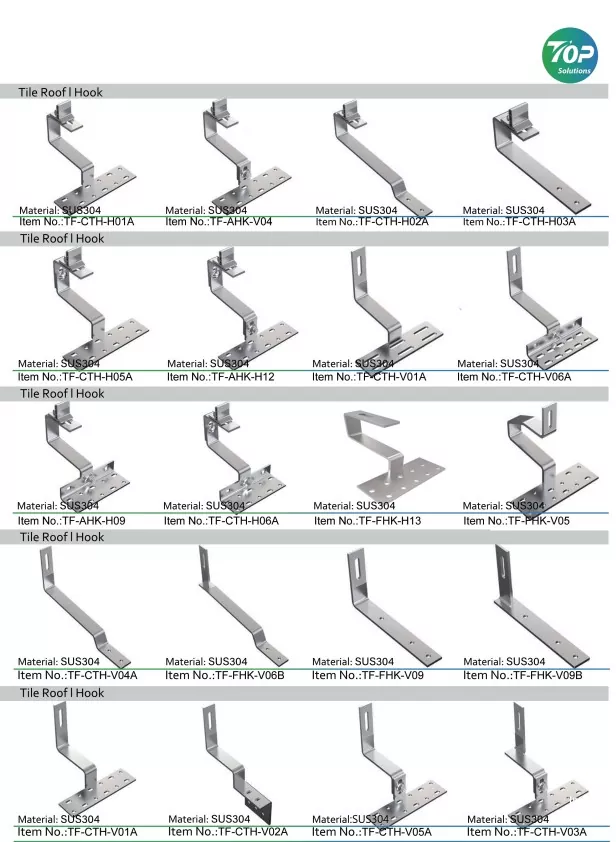

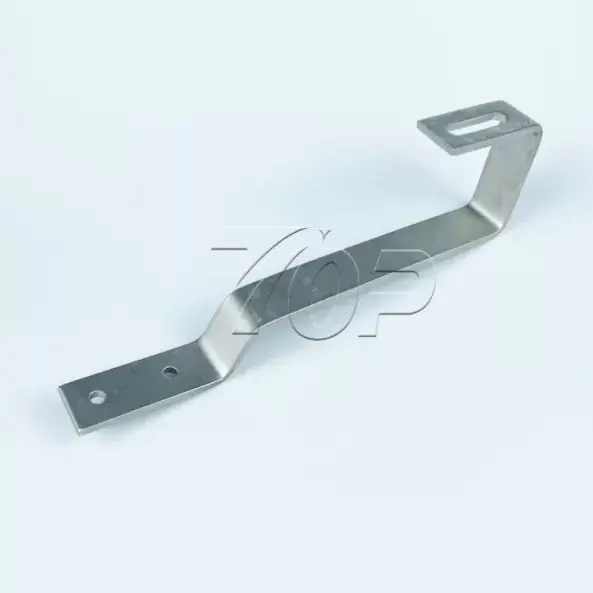

다양한 모양과 유형의 후크에 대한 추가 옵션:
