태양광 울타리 풍동 테스트: 구조적 안정성에 대한 엔지니어링 검증
태양광 울타리 시스템은 재생 가능 에너지 생성과 주변 보호 인프라를 통합하기 위한 중요한 솔루션이 되고 있습니다. 태양광 설치가 산업 시설, 상업 현장, 물류 단지, 유틸리티 프로젝트로 이동함에 따라 엔지니어링 신뢰성이 핵심 평가 요소가 되었습니다.태양광 울타리풍동 테스트대규모 배치에 앞서 공기역학적 거동, 구조적 반응, 장기 안정성을 분석하는 과학적인 방법을 제공합니다.
EPC 계약업체, 태양광 설치업체 및 광전지 배전업체의 경우 신뢰할 수 있는 태양광 펜싱 솔루션을 선택하는 것은 에너지 출력에만 국한되지 않습니다. 또한 장착 구조가 환경 부하를 견딜 수 있고 설치 프로세스를 단순화하며 향후 유지 관리 위험을 줄일 수 있는지 확인하는 것도 중요합니다.
이 기술 백서는 풍하중이 태양광 펜스 구조에 어떤 영향을 미치는지, 풍동 검증이 중요한 이유, 엔지니어링 중심 설계가 태양광 펜스 시스템의 전반적인 신뢰성을 향상시키는 방법에 대해 설명합니다.
바람 저항이 태양 울타리 엔지니어링에서 중요한 요소가 된 이유
전통적인 울타리 시스템은 주로 물리적 보호를 위해 설계되었습니다. 그러나 태양광 모듈은 구조물의 공기역학적 특성을 변경하기 때문에 태양광 울타리에는 추가적인 엔지니어링 요구 사항이 도입되었습니다.
기존 금속 울타리와 달리 PV 울타리 시스템에는 태양광 패널, 장착 레일, 클램프 및 지지대가 포함됩니다. 이러한 구성 요소는 풍력에 대한 추가 표면 노출을 생성합니다. 바람이 구조물을 통과하거나 구조물 주변을 통과할 때 압력 차이로 인해 전체 장착 시스템을 통해 안전하게 전달되어야 하는 상당한 하중이 발생할 수 있습니다.
전문적으로 설계된 태양광 울타리 시스템은 전체 구조 체인을 고려해야 합니다.
- 태양광 패널 표면 로딩
- 모듈과 장착 레일 간의 연결 강도
- 기둥과 기초를 통한 하중 전달
- 실외 조건에서의 재료 내구성
- 프로젝트 실행 중 설치 정확도
EPC 회사의 경우 구조적 신뢰성은 프로젝트 성과에 직접적인 영향을 미칩니다. 안정적인 설계는 예상치 못한 현장 조정을 줄이고, 설치 효율성을 향상시키며, 구조적 이동이나 부품 고장으로 인한 판매 후 문제의 가능성을 낮추는 데 도움이 됩니다.
태양광 울타리 구조의 풍하중 이해
풍하중은 태양광 구조물 공학에서 고려되는 가장 중요한 환경 요인 중 하나입니다. 바람에 의해 생성되는 힘은 풍속, 공기 밀도, 구조 형상, 설치 높이 및 지역 환경 조건을 포함한 다양한 변수에 따라 달라집니다.
태양 울타리 시스템에 풍압이 작용하는 방식
바람이 태양 울타리 구조에 도달하면 압력은 시스템의 여러 영역에 분산됩니다. 태양광 모듈의 전면에는 직접적인 풍압이 작용하고, 후면에는 공기 흐름 상태에 따라 흡입 효과가 나타날 수 있습니다.
이러한 힘은 구조 전반에 걸쳐 다양한 응력 지점을 생성합니다. 가장 높은 부하가 집중되는 경우가 많습니다.
- 모듈 장착 지점
- 철도 연결
- 고정 부품
- 수직 지지대
- 기초 연결 영역
완전한 태양광 울타리 풍하중 계산은 이러한 힘이 구조물을 통해 어떻게 이동하는지 평가합니다. 목표는 최대 압력을 이해하는 것뿐만 아니라 각 구성 요소가 안정적인 엔지니어링 시스템으로 함께 작동하는지 확인하는 것입니다.
부적절하게 설계된 구조는 과도한 변형, 느슨한 연결 또는 서비스 수명 단축과 같은 문제를 일으킬 수 있습니다. 따라서 내풍설계는 설치 후가 아닌 엔지니어링 초기단계부터 고려되어야 합니다.

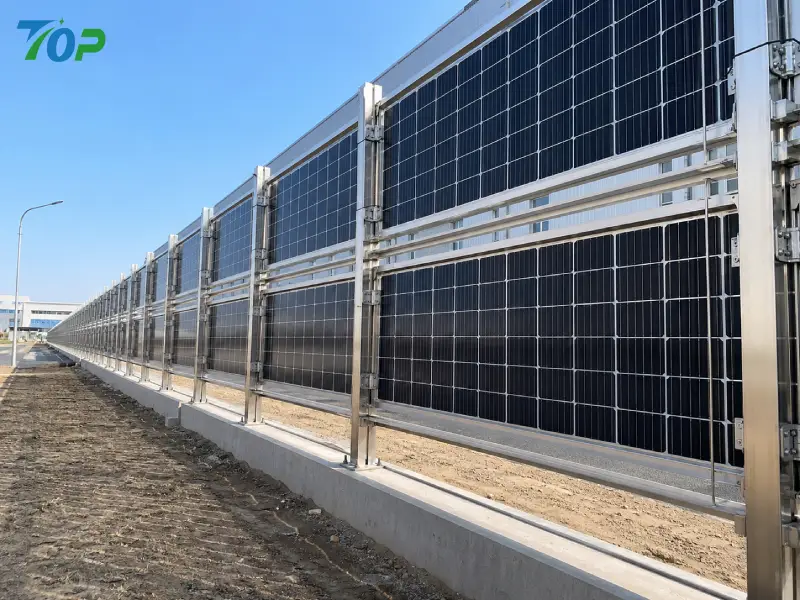

태양광 울타리의 구조적 안정성에 영향을 미치는 주요 요인
태양광 울타리의 구조적 성능은 여러 상호 연결된 요인에 따라 달라집니다. 안정적인 시스템을 위해서는 재료, 형상 및 설치 조건 간의 균형 잡힌 설계가 필요합니다.
1. 태양광 모듈 배열 및 표면 노출
태양 전지판은 바람이 울타리와 상호 작용하는 방식을 결정합니다. 노출된 표면이 클수록 공기 역학적 힘이 더 커질 수 있으며, 특히 공기 흐름이 덜 제한되는 개방된 공간에서는 더욱 그렇습니다.
엔지니어는 구조가 예상되는 환경 부하를 처리할 수 있는지 확인하기 위해 모듈 방향, 간격 및 설치 구성을 평가해야 합니다.

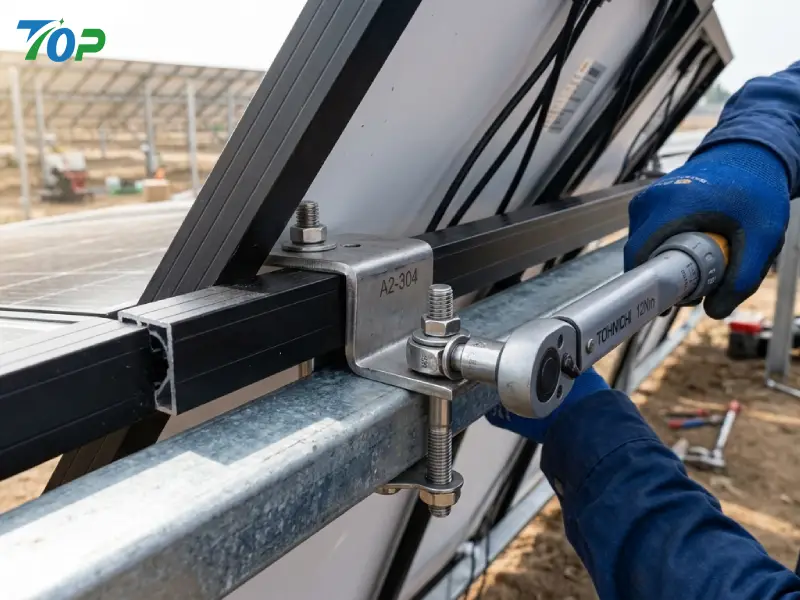

2. 장착 구조 설계
장착 구조는 태양광 펜스의 하중 지지 프레임워크 역할을 합니다. 레일, 클램프 및 지지 프로파일은 힘을 균등하게 분배하고 시스템 수명 주기 전반에 걸쳐 기계적 안정성을 유지해야 합니다.
적절하게 설계된 태양광 장착 구조는 응력 집중을 줄이고 국지적인 고장을 방지함으로써 신뢰성을 향상시킵니다.
3. 기초 및 접지 연결
태양광 울타리 구조 검증에서 풍동 테스트의 역할
태양광 울타리 시스템의 경우 풍력 성능은 이론적 계산 문제일 뿐만 아니라 구조적 검증 문제이기도 합니다. 태양광 울타리는 노출된 넓은 광전지 표면과 경량 장착 구조를 결합하기 때문에 공기 흐름 상호 작용이 기계적 성능에 큰 영향을 미칠 수 있습니다.
태양 울타리 풍동 테스트대규모 배포 전에 실제 공기 흐름 조건이 전체 PV 울타리 시스템에 어떤 영향을 미치는지 평가하는 엔지니어링 방법을 제공합니다. 엔지니어는 단순화된 계산에만 의존하는 대신 풍동 테스트를 통해 공기 역학적 동작을 관찰하고 풍압 분포를 측정하며 중요한 구조 하중 영역을 식별할 수 있습니다.
전통적인 풍하중 계산이 항상 충분하지 않은 이유
전통적인 풍하중 계산은 태양광 발전 구조 설계의 중요한 기초입니다. 지역적 바람 조건과 구조 매개변수를 기반으로 추정된 환경 부하를 제공합니다.
그러나 태양광 울타리 시스템은 복잡한 공기 흐름 동작을 생성할 수 있는 독특한 공기 역학적 특성을 가지고 있습니다.
폐쇄형 건물 구조와 달리, 태양광 울타리는 일반적으로 바람이 태양광 모듈 주위, 사이, 뒤를 통과할 수 있는 개방형 구조입니다. 이러한 공기 흐름 상호 작용은 울타리의 여러 영역에 고르지 않은 압력 분포를 만들 수 있습니다.
여러 요인이 태양광 울타리 시스템의 실제 바람 반응에 영향을 미칠 수 있습니다.
- 수직 모듈 방향
- 패널 간격 및 공기 흐름 간격
- 울타리 높이 및 노출 면적
- 울타리 레이아웃에 따른 풍향
- 주변 건물이나 조경상태
따라서 바람 테스트를 통한 엔지니어링 검증은 이론적 설계 가정과 실제 공기역학적 동작 사이의 격차를 줄이는 데 도움이 됩니다.
수직형 태양광 울타리 구조물의 공기역학적 거동
대부분의 태양광 울타리 애플리케이션은 수직으로 장착된 태양광 모듈을 사용하여 기존 옥상 태양광 시스템과 비교하여 다양한 공기 흐름 특성을 생성합니다.
태양광 모듈 전면에 바람이 닿으면 직접적인 풍압이 발생한다. 동시에 패널의 가장자리와 뒷면을 통과하는 공기 흐름으로 인해 흡입 효과가 발생할 수 있습니다.
결합된 압력 차이는 전체 구조 시스템을 통해 전달되는 공기 역학적 하중을 생성합니다.
로드 경로는 다음과 같이 설명할 수 있습니다.
- 태양광 모듈 표면에 작용하는 풍력
- 모듈 클램프를 통해 전달되는 압력
- 장착 레일을 통해 분산되는 기계적 부하
- 지지대에 힘이 전달됨
- 기초로 전달된 하중
실패 위험은 주요 구조 부재가 아닌 연결 지점에서 발생하는 경우가 많기 때문에 이러한 하중 경로를 이해하는 것이 필수적입니다.
풍동 테스트 중 평가되는 주요 공기역학적 요소
전문적인 풍동 평가는 공기 흐름이 태양광 울타리 구조와 상호 작용하는 방식과 추가 설계 최적화가 필요할 수 있는 위치에 중점을 둡니다.
중요한 평가 요소는 다음과 같습니다.
- 풍압 계수(Cp):엔지니어들은 태양광 모듈의 다양한 표면에서 풍압이 어떻게 변화하는지 분석하여 부하가 높은 지역을 식별합니다.
- 엣지 로딩 효과:태양광 울타리 어레이의 외부 가장자리는 공기 흐름이 덜 제한되기 때문에 내부 섹션과 비교하여 공기 역학적 힘이 다를 수 있습니다.
- 난기류 영향:인근 건물, 나무 또는 산업 구조물은 구조적 반응에 영향을 미치는 불규칙한 기류 조건을 생성할 수 있습니다.
- 패널 갭 공기역학:광전지 모듈 사이의 간격은 공기 흐름 속도와 압력 재분배에 영향을 미칠 수 있습니다.
- 연결 부하 분산:엔지니어는 클램프, 레일 및 지지 구조를 통해 공기역학적 힘이 어떻게 전달되는지 평가합니다.

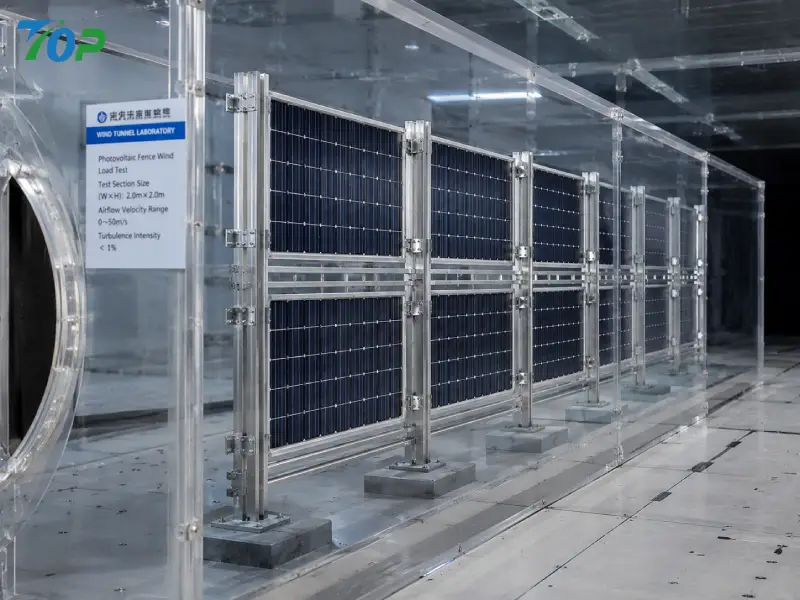

태양광 울타리 시스템을 위한 풍동 테스트 방법론
완전한 풍동 테스트 프로세스에는 물리적 모델 준비부터 구조적 응답 평가까지 여러 엔지니어링 단계가 포함됩니다. 목표는 바람의 움직임을 관찰하는 것뿐만 아니라 최종 태양광 울타리 설계를 개선하는 것입니다.
1단계: 태양광 울타리 물리적 모델 준비
첫 번째 단계는 실제 태양광 펜스 시스템의 중요한 특성을 정확하게 반영하는 대표적인 테스트 모델을 만드는 것입니다.
모델에는 다음과 같은 중요한 구조 요소가 포함됩니다.
- 태양광 모듈
- 알루미늄 또는 스테인리스 스틸 장착 레일
- 모듈 클램프
- 수직 지지대
- 기초 연결 표현
엔지니어는 모델이 실제 프로젝트 조건을 반영하도록 기하학적 유사성, 구조 구성 및 설치 레이아웃을 고려합니다.
2단계: 바람 환경 시뮬레이션 및 기류 테스트
테스트 중에는 실제 프로젝트 작업 중에 발생할 수 있는 다양한 바람 조건을 시뮬레이션하기 위해 제어된 공기 흐름이 생성됩니다.
태양광 울타리는 우세한 바람에 대한 방향에 따라 다양한 하중 조건을 경험할 수 있기 때문에 엔지니어는 다양한 풍향을 평가합니다.
테스트는 다음에 중점을 둡니다.
- 모듈 전체의 압력 분포
- 패널 간격 주변의 공기 흐름 패턴
- 공기역학적 하중의 변화
- 구조적 응력이 증가된 지역
3단계: 구조적 응답 측정
공기 흐름 테스트 후 엔지니어는 태양열 울타리 구조가 공기 역학적 힘에 어떻게 반응하는지 분석합니다.
주요 관찰 내용은 다음과 같습니다.
- 구조적 변위
- 연결 동작
- 응력 집중 영역
- 전반적인 안정성 성능
그 목적은 예상되는 환경 조건에서 구조가 기계적 신뢰성을 유지하는지 확인하는 것입니다.
4단계: 테스트 결과를 기반으로 한 엔지니어링 최적화
풍동 테스트는 검증 프로세스일 뿐만 아니라 설계 최적화 도구이기도 합니다.
테스트 결과에 따라 엔지니어는 다음을 개선할 수 있습니다.
- 장착 레일 구성
- 클램프 포지셔닝
- 기둥 간격 지원
- 구조적 보강
- 기초 설계 접근 방식
이 엔지니어링 프로세스는 더 나은 바람 저항, 향상된 설치 신뢰도 및 더 예측 가능한 장기 성능을 갖춘 태양광 울타리 시스템을 만드는 데 도움이 됩니다.
강력한 지상 구성요소가 있더라도 기초 설계는 여전히 필수적입니다. 풍력은 궁극적으로 기둥이나 앵커링 시스템을 통해 지면으로 전달됩니다.
구조 성능을 평가할 때는 토양 조건, 설치 깊이 및 프로젝트 환경을 항상 고려해야 합니다.
장기적인 신뢰성을 위한 엔지니어링 기반 태양광 울타리 설계
신뢰할 수 있는 태양광 울타리 시스템은 공기 역학 분석, 재료 선택, 구조 엔지니어링 및 제조 품질 관리를 결합한 결과입니다.
TopFenceSolar와 같은 전문 공급업체의 경우 제품 개발 프로세스 전반에 걸쳐 엔지니어링 성능을 고려하여 EPC 파트너가 실제 설치 환경에 맞게 설계된 솔루션을 받을 수 있도록 돕습니다.
