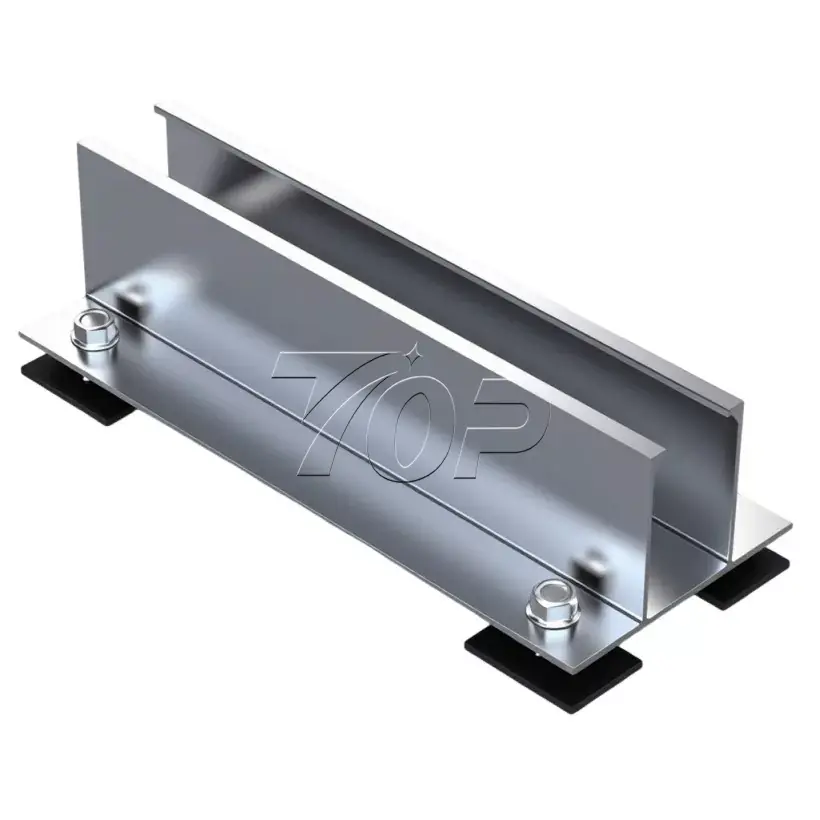

알루미늄 미니 레일 태양광 설치 시스템

1. 태양광 패널

2.알루미늄 미니 레일

3. 미드 클램프

4. 엔드 클램프

5. 볼트

6. 셀프 태핑 나사

7.고무패드

8. 접지 러그

9. 케이블 클립

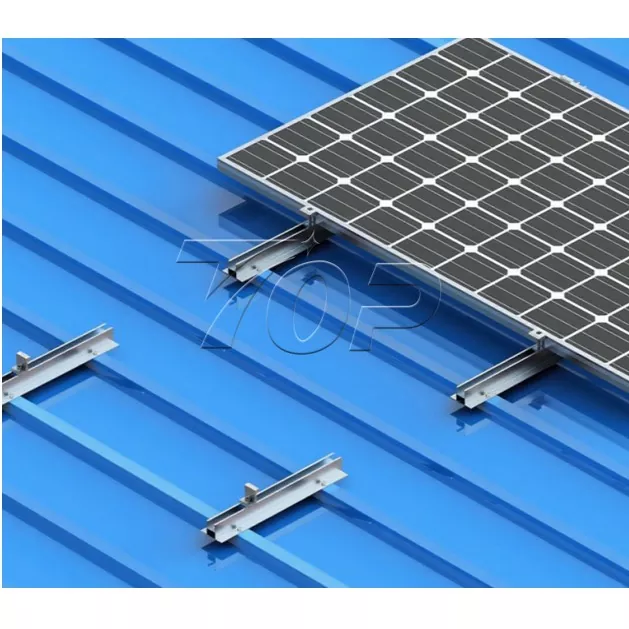

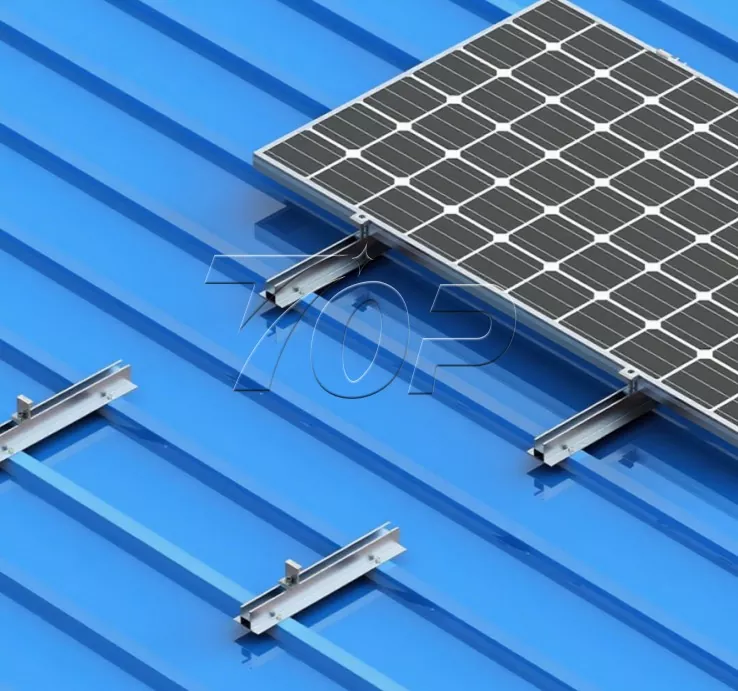

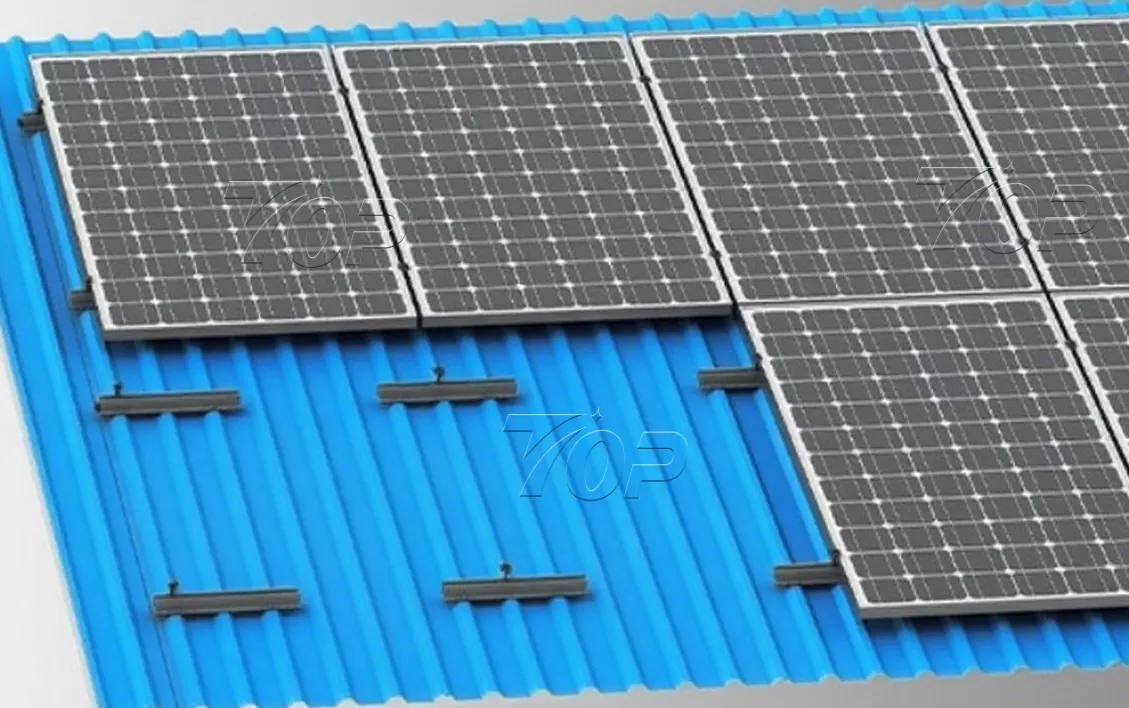

미니 레일 다이어그램 표시에 있는 태양광 패널의 레이아웃은 아래와 같습니다.

태양전지판 폭은 1134mm이다. 길이는 2278mm, 패널 두께는 30mm, 35mm가 가능합니다. (또한 태양광 패널의 다른 치수에도 적합합니다.) 태양광 패널 수량 배열은 현장 지붕 크기에 따라 배열될 수 있습니다.

매개변수

이 솔루션은 금속 지붕 태양광 패널 설치를 위해 특별히 설계되었습니다. 다양한 규모와 레이아웃을 갖춘 다양한 태양광 지붕 프로젝트에 적응할 수 있습니다. 알루미늄 미니 레일 태양광 장착 시스템에는 사다리꼴 시트 지붕 및 골판지 지붕 등이 포함될 수 있습니다. 일반 사양은 길이 200mm(맞춤형 지원)이며, 금속 지붕용 Topfencesolar 레일리스 미니 랙 솔루션은 가볍고 휴대 및 설치가 간편하여 지붕에 가해지는 추가 하중 부담을 효과적으로 완화하고 설치 어려움을 줄여줍니다. 고무패드가 장착된 바이메탈 나사는 레일을 금속 지붕에 장착할 때 지붕을 통해 물이 새는 것을 방지하는 효과가 있습니다.

특징

1. 사전 조립된 디자인으로 쉽고 효율적인 설치가 가능합니다.

2. 태양광 장착 시스템을 위한 최적화된 미니 레일은 주거용 주택의 금속 지붕, 상업용 건물 지붕, 창고 지붕에 적용할 수 있습니다.

3. 알루미늄 6005 - Topfencesolar의 T5 소재는 시장에서 특별하게 높은 등급을 받았으며, 우리 시스템은 경량 및 강도 측면에서 높은 성능을 가지고 있습니다.

4. 최대 60m/s의 강풍과 1.4KN/m²의 적설 하중을 견딜 수 있어 태양광 패널 구조의 안정성과 안전성을 보장합니다.

저렴한 비용, 저렴한 구조로 설치 인건비와 설치 시간도 단축됩니다.
