태양광 케이블 트레이는 어떻게 PV 케이블 고장을 줄이고 유지 관리 비용을 절감할 수 있습니까?

추상적인

케이블 문제는 태양광 프로젝트에서 조용히 비용이 발생하는 가장 일반적인 "작은 문제" 중 하나입니다. 날카로운 모서리로 인한 단열재 마모, UV 노화, 물 유입, 설치류, 검사에 실패하는 느슨한 라우팅, 간단한 서비스 호출을 현장에서 몇 시간으로 만드는 지저분한 개조 등이 있습니다. 잘 디자인된태양광 케이블 트레이시스템은 도체를 보호하고, 경로를 구성하고, 열 방출을 개선하고, 검사 및 유지 관리를 예측 가능하게 하여 이러한 문제를 해결합니다. 이 가이드에서는 오류가 일반적으로 시작되는 위치, 환경에 적합한 트레이 유형 및 재료를 선택하는 방법, 트레이의 크기를 올바르게 지정하고 지원하는 방법, 인계 전에 확인해야 할 사항에 대해 설명합니다. 이를 통해 PV 플랜트는 더 깨끗하고 안전하게 운영되며 예상치 못한 일이 줄어듭니다.

목차

• 태양광 케이블링은 실제 현장에서 일반적으로 어떤 문제에 직면합니까?
• 태양광 케이블 트레이 시스템이 판도를 바꾸는 이유는 무엇입니까?
• 귀하의 레이아웃과 위험 프로필에 적합한 트레이 유형은 무엇입니까?
• 귀하의 환경에 어떤 재료를 선택해야 합니까?
• 태양광 케이블 트레이의 크기를 올바르게 지정하고 라우팅하는 방법은 무엇입니까?
• 나중에 콜백을 방지하는 설치 세부 사항은 무엇입니까?
• 시운전 전에 무엇을 확인해야 합니까?
• FAQ
• 다음 단계

개요

• PV 필드 및 옥상의 일반적인 케이블 오류 트리거
• 어떻게태양광 케이블 트레이보호, 구성 및 서비스 용이성을 향상시킵니다.

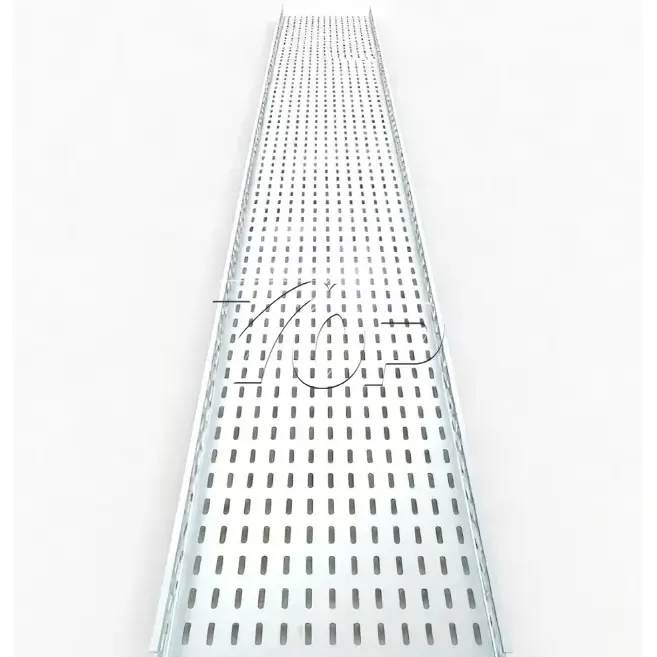

• 트레이 유형 선택: 사다리, 천공, 철망, 단단한 바닥(실용 사례 포함)
• 부식, UV, 연안 염분, 산업 오염 물질에 대한 재료 선택
• 트레이 크기, 채우기, 굽힘 반경, 분리 및 열 고려사항
• 설치 체크리스트 및 시운전 점검
• 구매자, EPC, O&M 팀을 위한 FAQ

태양광 케이블링은 실제 현장에서 일반적으로 어떤 문제에 직면합니까?

대부분의 PV 소유자는 케이블 관리를 "과소 구축"하지 않습니다. 케이블은 시스템 규모에 따라 단순히 늘어납니다. 골치 아픈 문제는 일반적으로 O&M 팀이 설치는 빠르지만 유지 관리는 어려운 라우팅을 물려받을 때 나타납니다. 계속해서 나타나는 실패 패턴은 다음과 같습니다.

• 절연 마모 및 모서리 손상: 거친 표면, 금속 모서리 또는 제대로 마감되지 않은 컷아웃 위에 놓인 케이블은 천천히 마모됩니다.
• UV 및 온도 순환: 햇빛 노출과 일일 열팽창으로 인해 노화가 가속화되고 제대로 지지되지 않은 주행이 느슨해질 수 있습니다.
• 물 유입 및 풀링: 낮은 지점과 처진 도관은 습기를 가둘 수 있습니다. 지붕과 실외 케이블 경로에는 종종 바람에 의해 비가 내립니다.
• 설치류와 새: 노출된 케이블 루프와 "쉬운 접근" 라우팅으로 인해 씹거나 중첩될 위험이 있습니다.
• 제어되지 않는 케이블 묶음: 단단하고 고르지 않은 번들은 과열되어 문제 해결을 복잡하게 만들 수 있으며 향후 확장을 위한 지저분한 추가 기능을 생성할 수 있습니다.
• 검사 및 규정 준수 문제: 일관되지 않은 지지 간격, 불량한 접지/결합 연속성, 전원과 제어 배선 간의 불분명한 분리는 현장 감사에 실패할 수 있습니다.
• 느린 서비스 호출: 케이블에 라벨을 붙이거나 정리하지 않은 경우 간단한 교체가 추적 연습으로 전환됩니다.

A 태양광 케이블 트레이이는 단순히 "케이블을 고정하기 위한 금속"이 아닙니다. 케이블 경로를 표준화하여 시스템을 수년 동안 읽기 쉽고 안전하게 유지하는 방법입니다.

태양광 케이블 트레이 시스템이 판도를 바꾸는 이유는 무엇입니까?

케이블 트레이는 설치 중 속도를 고려하여 선택되는 경우가 많지만 더 큰 가치는 장기적인 안정성입니다. 트레이 시스템을 올바르게 선택하고 설치하면 다음과 같은 네 가지 실제적인 측면에서 도움이 됩니다.

• 보호: 트레이는 케이블이 날카로운 모서리에 닿지 않도록 하고, 자유롭게 매달린 길이를 줄이며, 노출이 많은 곳에 덮개나 가드를 허용합니다.
• 주문하다: 깔끔한 라우팅으로 엉킴이 줄어들고, 우발적인 교차를 방지하며, 라벨링과 그룹화가 간편해집니다.
• 열관리: 개방형 트레이 구조(사다리 및 메쉬 등)는 여러 시나리오에서 촘촘하게 포장된 도관보다 열을 더 잘 발산할 수 있습니다.
• 서비스 가능성: 경로가 정의되고 접근 가능하므로 회로 추가, 런 교체 또는 결함 격리가 더 빨라집니다.

대형 옥상, 간이 차고 및 지상 장착 어레이의 경우태양광 케이블 트레이또한 반복 가능한 제작 기술을 생성합니다. 즉, 모든 행, 블록 또는 인버터 영역이 동일한 표준을 따를 수 있음을 의미합니다. 이러한 일관성은 검사 중 놀라움을 줄이고 수리 중 가동 중지 시간을 줄여줍니다.

귀하의 레이아웃과 위험 프로필에 적합한 트레이 유형은 무엇입니까?

모든 트레이가 동일하게 작동하는 것은 아닙니다. "최상의" 옵션은 환경(해안, 산업, 옥상), 케이블 수, 변경이나 확장이 예상되는 빈도에 따라 달라집니다.

간단한 규칙: 케이블 경로를 구성하는 트레이를 선택하세요.예측 가능한. 잦은 수정이 예상된다면 접근과 확장이 쉬운 유형을 선택하세요. 노출과 물리적 손상이 가장 큰 위험인 경우 보호 및 호환 커버를 우선시하세요.

귀하의 환경에 어떤 재료를 선택해야 합니까?

재료 선택은 많은 "인계가 괜찮아 보였던" 프로젝트가 나중에 처벌을 받는 부분입니다. 부식은 허가를 요구하지 않습니다. 특히 해안가, 화학 단지 또는 공격적인 유출수가 있는 옥상에서는 더욱 그렇습니다. 다음은 실용적인 선택 가이드입니다.

사이트에 여러 미세 환경(예: 개방된 해안 공기와 보호된 내부 복도)이 있는 경우 모든 곳에 과도한 비용을 지출하는 대신 구역별로 다양한 자재를 지정할 수 있습니다. 경험이 풍부한 공급업체가 노출 위험을 매핑하고 균형 잡힌 자재 명세서를 제안하는 데 도움을 줄 수 있는 곳입니다.

많은 프로젝트 팀이 함께 작업합니다.샤먼 탑펜스솔라(주) 일관적인 트레이 구성 요소, 어울리는 액세서리, PV 레이아웃을 위한 확장 가능한 공급 장치를 원할 때, 특히 표준화된 라우팅과 안정적인 하드웨어 호환성이 트레이 자체만큼 중요한 경우에 그렇습니다.

태양광 케이블 트레이의 크기를 올바르게 지정하고 라우팅하는 방법은 무엇입니까?

A 태양광 케이블 트레이시스템은 나중에 생각할 것이 아니라 인프라 백본처럼 설계될 때 가장 잘 작동합니다. 향후 병목 현상을 방지하는 크기 조정 및 라우팅 기본 사항은 다음과 같습니다.

• 성장을 위한 계획: 추가 스트링, 모니터링 라인 또는 향후 인버터 업그레이드를 위해 현실적인 공간을 남겨두십시오. 대형 트레이는 재작업보다 비용이 저렴합니다.
• 굽힘 반경 준수: 전환을 원활하게 유지하고 팔꿈치와 티에 적절한 피팅을 사용하십시오. 응력 절연을 단단히 돌리고 당김을 복잡하게 만듭니다.
• 분리해야 할 것을 분리하라: 프로젝트 규칙 및 장비 요구 사항에 따라 필요한 경우 전원 및 민감한 통신/제어 배선을 적절하게 분할하십시오.
• 제어 케이블 채우기: 트레이가 너무 가득 차면 뜨거워지고 지저분해지며 문제 해결이 거의 불가능해집니다. 일관된 번들링 및 간격을 유지하십시오.
• 지지 간격: 정확한 지지간격으로 처짐, 물빠짐, 진동마모를 방지합니다. 트레이 유형 및 적재량에 따라 간격을 표준화합니다.
• 야외에서 배수에 대한 사고방식: "낮은 지점"을 피하고 물이 빠져나갈 수 있도록 계획하십시오. 노출된 구역에서는 날씨 변화를 염두에 두고 덮개를 선택해야 합니다.

문제가 반복되는 절연 결함이나 알 수 없는 간헐적 경보인 경우 (1) 지원되지 않는 긴 스팬, (2) 급격한 전환, (3) 결합기 상자 및 인버터 입구 근처에 혼잡한 번들 초크 지점을 면밀히 살펴보십시오. 더 깔끔한 트레이 경로는 세 가지 모두를 해결합니다.

나중에 콜백을 방지하는 설치 세부 사항은 무엇입니까?

작은 세부 사항을 건너뛰면 오른쪽 트레이도 성능이 저하될 수 있습니다. 최고의 설치자는 케이블 트레이 작업을 마감 작업처럼 취급합니다. 이것이 시스템이 수년간 "조용하게" 유지되는지 여부를 결정하기 때문입니다. 다음 체크리스트를 사용하세요:

• 절단 가장자리 디버링 및 보호점진적인 마모를 방지합니다.
• 호환 가능한 피팅 및 커넥터를 사용하세요.따라서 열 순환 중에도 조인트가 정렬되고 안정적으로 유지됩니다.
• 결합과 연속성: 특히 확장 조인트 및 전환 부분에서 트레이 섹션 전반에 걸쳐 전기 결합이 일관되게 유지되도록 합니다.
• 논리적으로 레이블 지정: 트레이 영역, 경로 및 주요 분기점에 라벨을 붙여 문제 해결이 탐정 작업이 되지 않도록 합니다.
• 보안을 유지하고 침착하게 라우팅하세요.: 단열재에 물릴 정도로 지나치게 꽉 묶는 것을 피하십시오. 케이블 경로를 깔끔하고 읽기 쉽게 유지하십시오.
• 취약한 지역을 보호하세요: 통로, 지붕 가장자리, 설치류가 발생하기 쉬운 주변 및 장비 입구에 덮개/가드를 추가합니다.

O&M 시간을 줄이고 싶다면 트레이 경로를 한 눈에 알아볼 수 있도록 만드는 것이 핵심입니다. 깔끔한태양광 케이블 트레이복도는 유지 관리 중 "2차" 오류를 일으키는 인적 오류를 줄입니다.

시운전 전에 무엇을 확인해야 합니까?

시운전은 전기 테스트뿐만 아니라 물리적 시스템의 성능이 빠르게 저하되지 않는지 확인하는 것이기도 합니다. 핸드오버하기 전에 다음을 확인하세요.

• 액세서리는 트레이 시스템과 일치합니다.(피팅, 커버, 리듀서, 클램프) 즉석 대체 없이.
• 날카로운 접촉점이 없음케이블이 금속 가장자리나 하드웨어에 닿는 곳.
• 일관된 지원 및 조정—눈에 보이는 처짐, 뒤틀림 또는 "부동" 부분이 없습니다.
• 인클로저로의 명확한 전환적절한 진입 보호, 변형 완화 및 깔끔한 케이블 관리를 제공합니다.
• 구역 문서그래서 미래의 팀은 추측 없이 무엇이 실행되는지 알 수 있습니다.

이러한 점검은 간단하지만 가장 비용이 많이 드는 문제, 즉 수개월 간의 풍화 및 하중 주기 후에만 나타나는 문제를 예방합니다.

FAQ

Q: 도관에서 모든 것을 실행하는 것보다 태양광 케이블 트레이가 더 나은 이유는 무엇입니까?

에이:도관은 특정 보호 요구 사항에 적합할 수 있지만 대형 PV 시스템은 검사, 확장 및 유지 관리가 더 쉬운 트레이 경로의 이점을 누리는 경우가 많습니다. 트레이는 경로를 눈에 띄게 정리하여 문제 해결 시간을 줄이고 지저분한 개조를 방지합니다.

Q: 일반적으로 실외 태양광 발전소에 가장 적합한 트레이 유형은 무엇입니까?

에이:사다리 트레이는 튼튼하고 통풍이 잘 되기 때문에 긴 야외 복도에 흔히 사용됩니다. 더 작은 케이블을 더 지속적으로 지원하려는 경우 천공형 트로프 트레이가 선택되는 경우가 많습니다. "최고"는 노출, 케이블 수 및 보호 요구 사항에 따라 다릅니다.

Q: 해안 프로젝트에서 부식 문제를 어떻게 방지합니까?

에이:염분 노출에 적합한 재료와 마감재를 선택하십시오(종종 가장 가혹한 지역에서는 스테인레스 스틸 또는 적절한 하드웨어 호환성을 갖춘 신중하게 지정된 알루미늄/아연 도금 시스템). 또한 갈바닉 부식을 가속화할 수 있는 일치하지 않는 금속을 피하십시오.

Q: 태양광 케이블 트레이가 설치류 피해에 도움이 될 수 있나요?

에이:예. 느슨한 케이블 루프를 제거하고 취약한 영역에서 덮개 또는 보호 라우팅을 활성화합니다. 물리적 경로 제어는 설치류의 접근을 줄이는 가장 효과적인 방법 중 하나입니다.

Q: 향후 케이블 고장을 일으키는 가장 일반적인 설치 실수는 무엇입니까?

에이:절단 부분의 날카로운 모서리, 일관되지 않은 지지 간격, 장비 입구 근처의 과밀한 케이블 충진, 접합부의 불량한 결합/연속성. 이러한 문제는 나중에 간헐적인 결함이나 눈에 띄는 절연 마모로 나타나는 경향이 있습니다.

Q: 향후 확장을 위해 트레이 시스템을 "특대 크기"로 설정하는 데 비용이 많이 듭니까?

에이:일반적으로 나중에 경로를 다시 지정하는 것보다 비용이 저렴합니다. 적당한 성장을 허용하면 확장 또는 모니터링 업그레이드가 발생할 때 파괴적인 개조, 재작업 노동 및 예기치 않은 가동 중지 시간을 방지할 수 있습니다.

다음 단계

현재 PV 사이트가 지저분한 라우팅, 느린 문제 해결 또는 반복되는 단열 문제와 싸우고 있는 경우 경로를 업그레이드하는 것이 보다 안정적인 운영을 위한 가장 빠른 경로인 경우가 많습니다. 제대로 선택된태양광 케이블 트레이시스템은 고장을 줄이고 유지 관리 속도를 높이며 확장을 혼란스럽지 않고 깔끔하게 유지할 수 있습니다.

과도한 구매 없이 환경, 레이아웃, 케이블 용량에 맞는 트레이 구성을 원하십니까? 연락하세요샤먼 탑펜스솔라(주)—현장 조건과 기본 라우팅 계획을 공유하면 보다 원활한 설치 및 유지 관리를 위한 실용적인 트레이 유형, 재료 및 액세서리를 선택할 수 있도록 도와드립니다. 이동할 준비가 되셨나요?문의하기귀하의 프로젝트에 대해 논의하고 맞춤형 추천을 받으실 수 있습니다.
