지상 장착형 태양광 패널 키트

전문 중국 제조업체 및 공급업체인 Topfencesolar가 설계한 N/W/A1 유형 지상 장착형 태양광 패널 키트는 빠른 모듈 설치로 높은 강도, 신뢰성 및 경량성을 갖추고 있습니다.

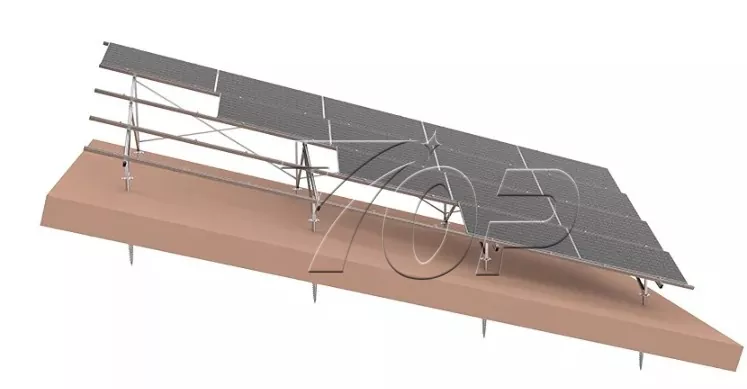

특별 하이라이트 디자인: 평지 또는 경사지 프로젝트에 적합합니다.

구조적 구성:

1. 기초: 높이가 1000mm-1800mm 이상인 접지 나사.

2. 지면 경사 : 경사지면에 유연하게 사용할 수 있습니다.

3. 지지부 : 알루미늄 기둥, 알루미늄 / 강철 갈비뼈

4. 알루미늄/강철 크로스빔

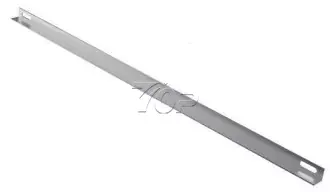

5. 알루미늄/강철 대각선 버팀대

6. 커넥터 구성 요소:

7. 패스너 및 기타 액세서리

8.볼트

사전 설계 절차:

1. 지상 장착형 태양광 패널 키트를 설계하기 전에 먼저 토양 상태 및 경사 상태를 확인하여 기초를 확인합니다.

2. 지난 30~50년간의 풍속과 적설량을 확인합니다.

3. 태양광 발전을 최대화하기 위해 일조 상황을 확인하고 가장 적합한 태양광 패널 장착 각도를 확인하세요.

4. 태양광 패널 하단과 바닥 사이의 최소 높이를 확인하세요.

5. 실제 현장 크기에 맞춰 태양광 패널 어레이 레이아웃을 설계합니다.

6. 데드 요인, 바람 요인, 눈 요인 등을 고려하여 다양한 환경에서 어레이 패널을 지지하는 구조를 시뮬레이션합니다.

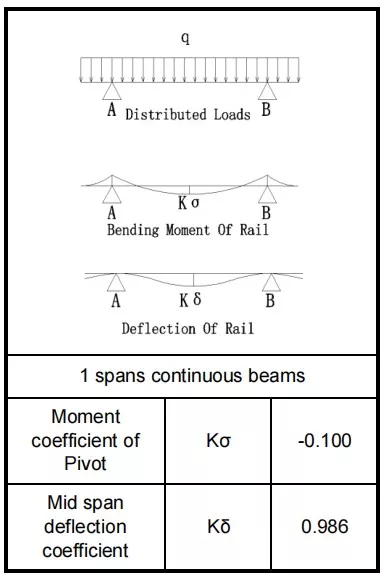

7. 구조물의 안전성을 확보하기 위해 하중 계산을 수행합니다.

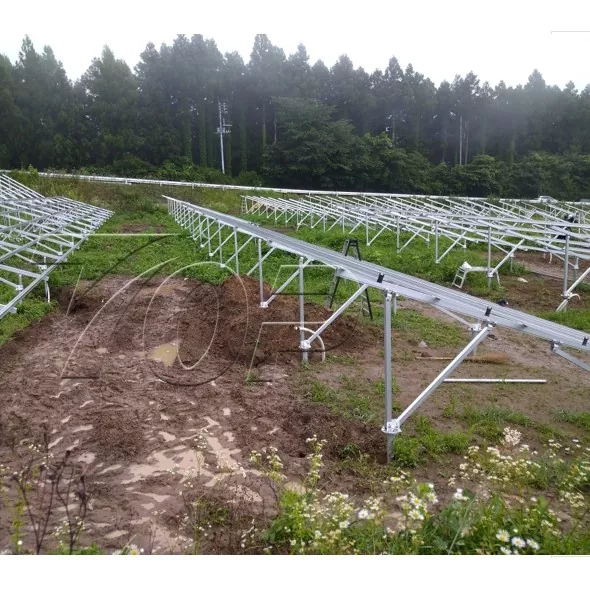

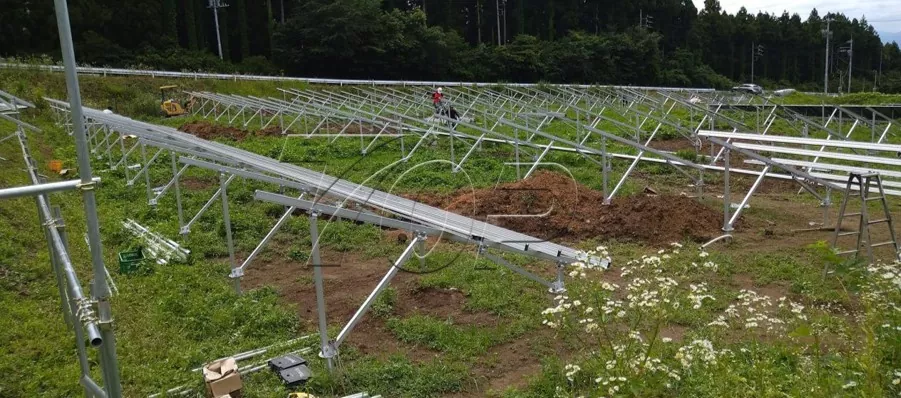

실제 현장 장착 사례:

시스템 매개변수:

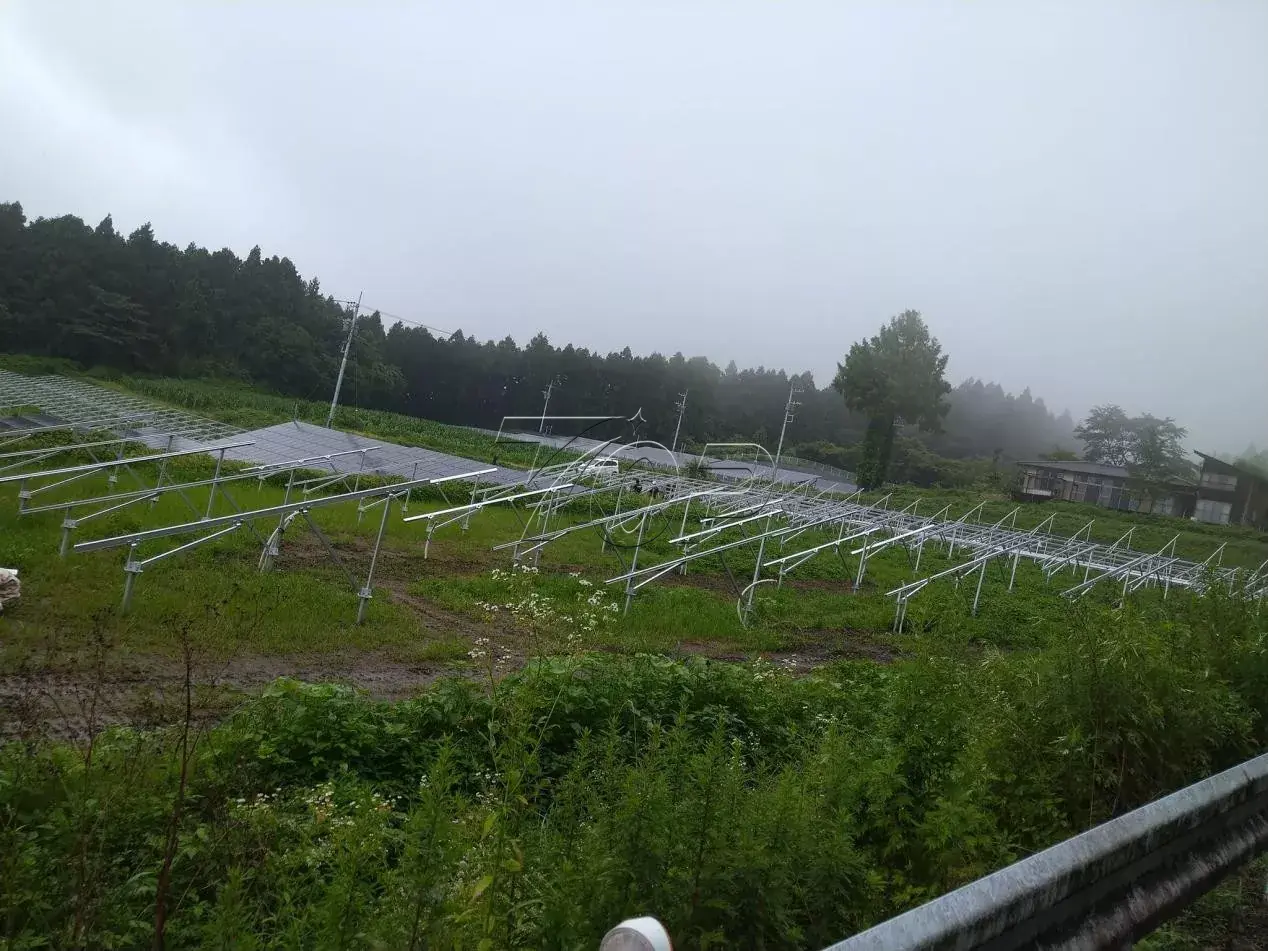

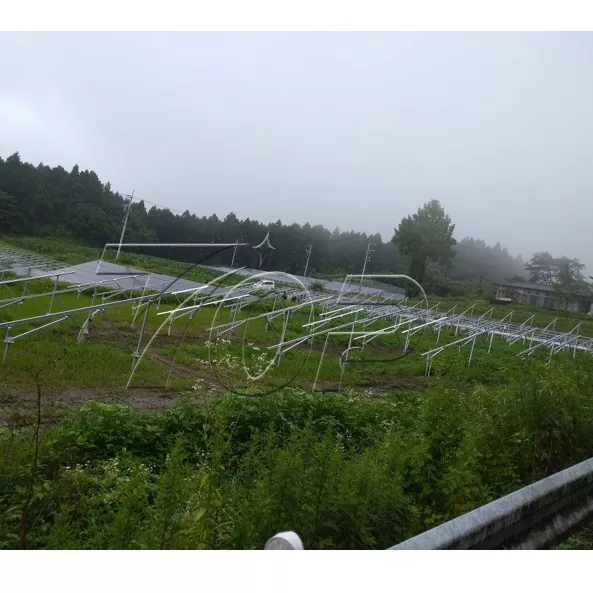

사례 2:

이점

1. 가로 또는 세로 패널 장착에 적합합니다.

2. 쉽고 빠른 설치. 운송, 설치 시간 및 비용이 절약됩니다.

3. 모듈 디자인의 알루미늄을 사용한 높은 신뢰성과 안전성의 알루미늄 지상 장착형 태양광 발전 시스템.

4. 특히 섬, 인근 해역에 장착하여 방청성, 내식성이 우수합니다.

5. 미국, 일본, 한국, 인도네시아, 태국, 필리핀, 독일, 스페인, 이탈리아, 폴란드 등에 적합합니다.
