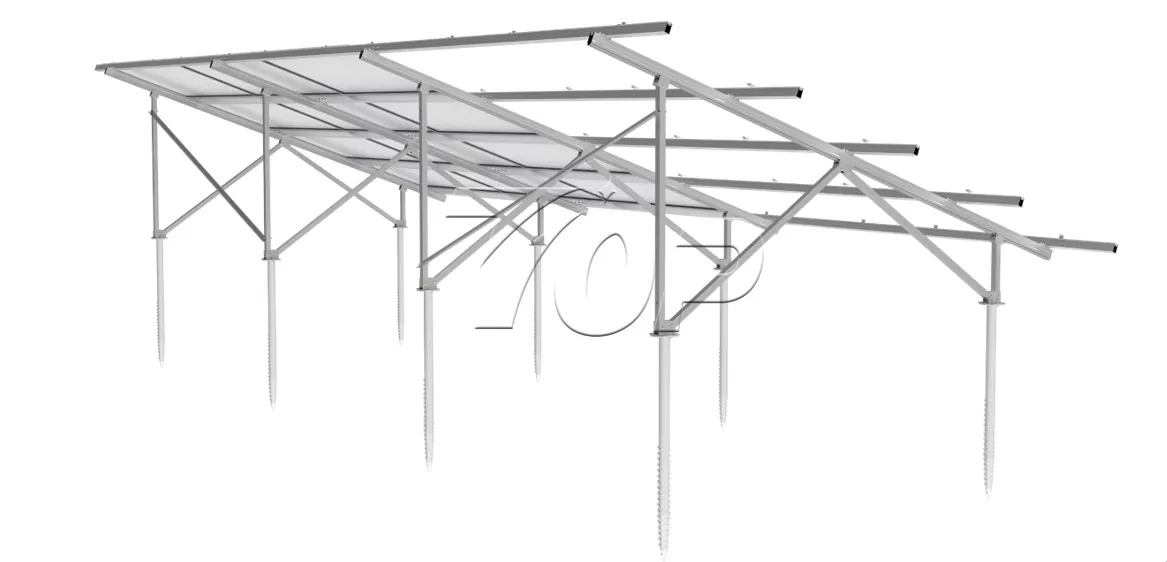

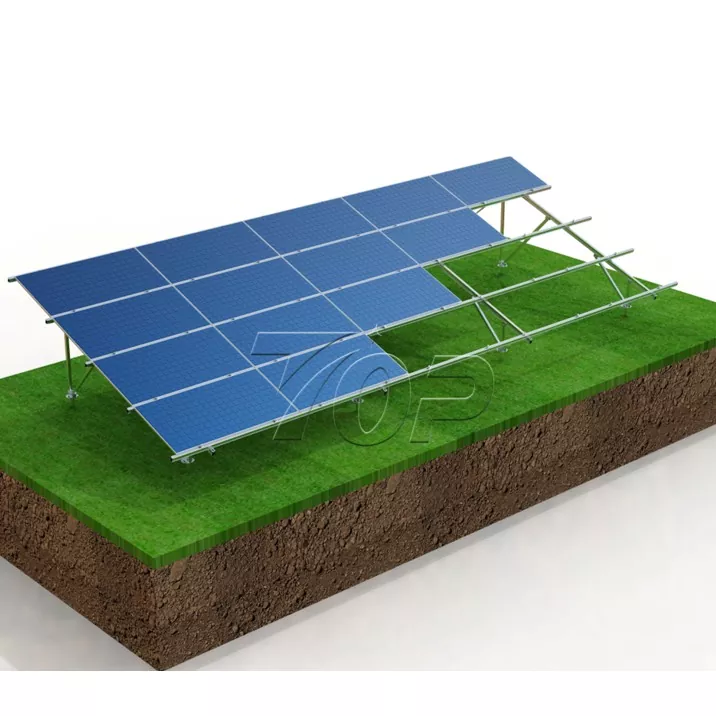

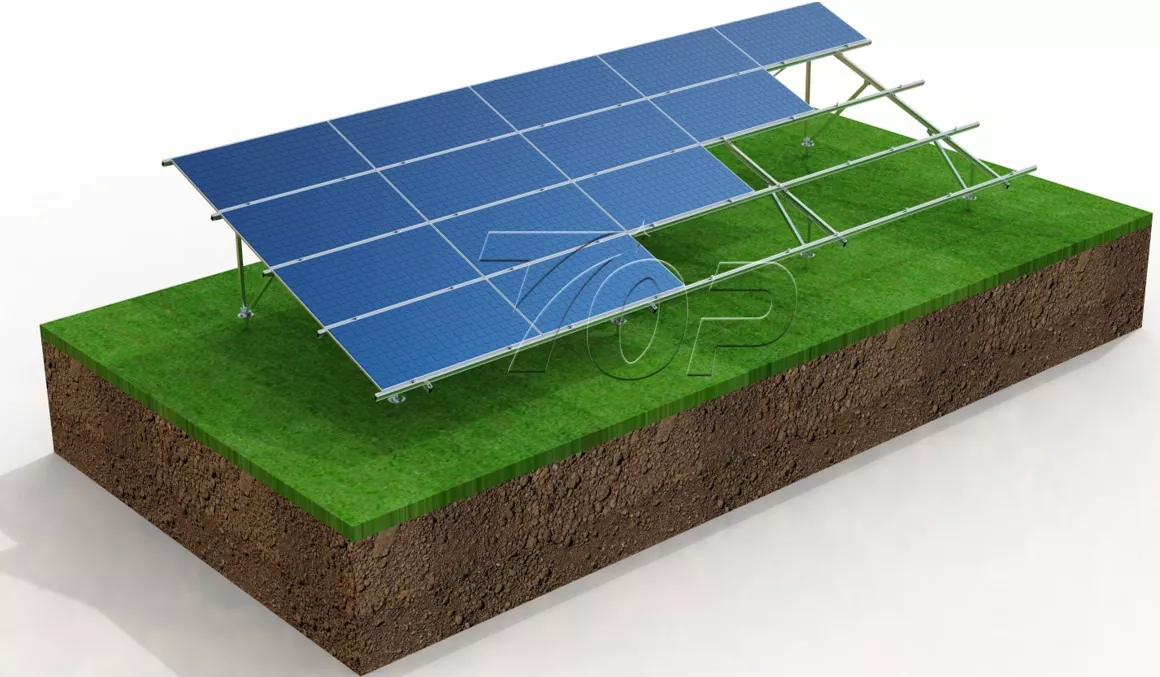

알루미늄 접지 태양 광 설치 시스템

중국 전문 제조업체 및 공급업체인 Topfencesolar는 바람 저항이 최대인 알루미늄 그라운드 태양광 설치 시스템을 설계했습니다. 60 m/s 및 최대 적설 용량. 1.4kN.

부식 및 녹 저항 결과는 어떻습니까?

우리 시스템의 기둥, 빔, 후방 힘 및 레일의 주요 재료는 Al6005-T5/T6 알루미늄으로 만들어졌으며 ≥10μm 표면 처리 처리로 부식 방지 성능이 뛰어납니다. 양극 산화 처리는 열악한 환경에서도 장기적인 내구성을 보장합니다.

당사의 체결 시스템의 패스너는 SUS304로 제작되어 아래와 같이 부식 방지 효과가 우수합니다.

완전한 W 유형 접지 태양광 장착 브래킷 설계는 25년 이상의 서비스 수명(보증 10년)을 기반으로 합니다.

구조적 구성

베이스  /H 컬럼 커넥터/레일 /레일 커넥터/빔 /볼트 /너트 /나사 /와셔/

앵커 등

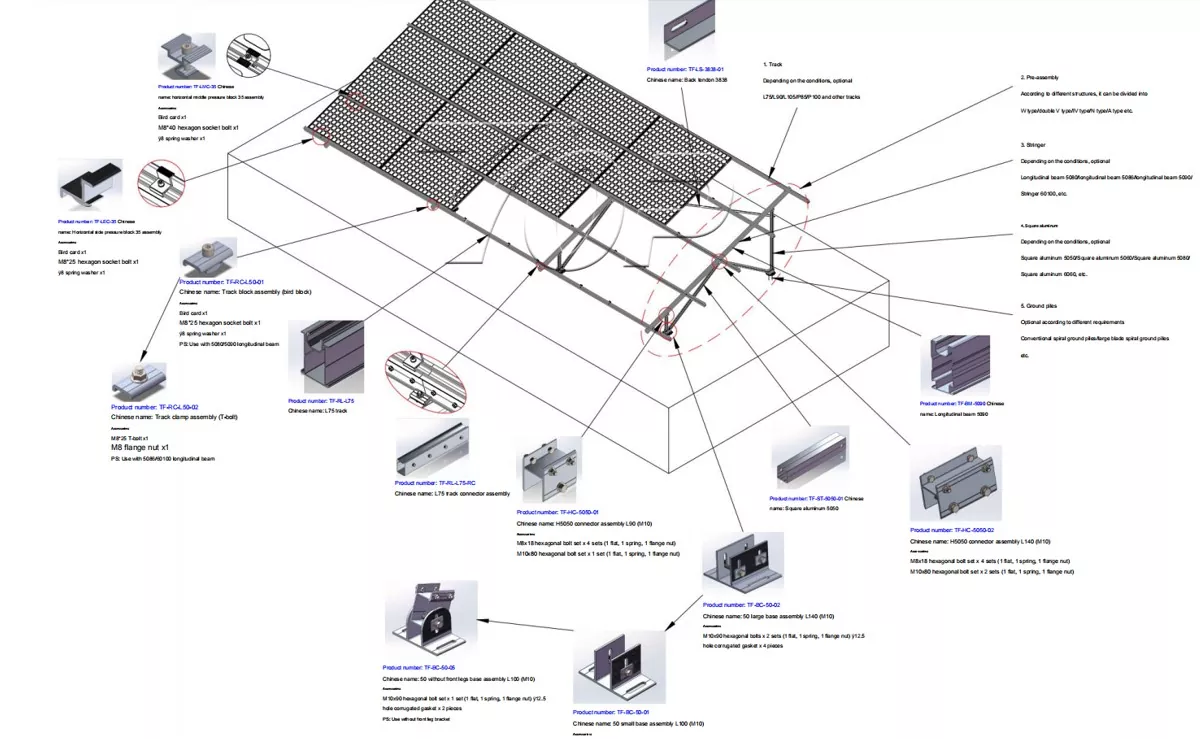

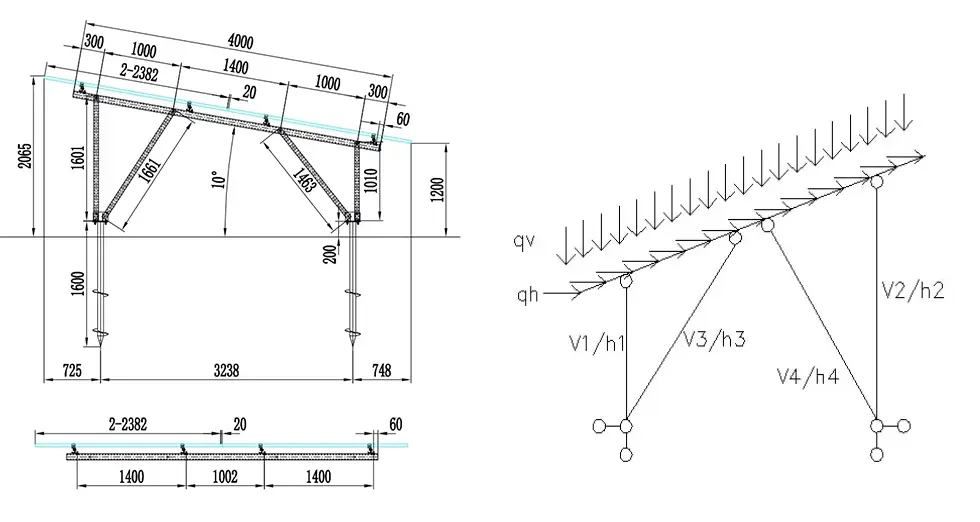

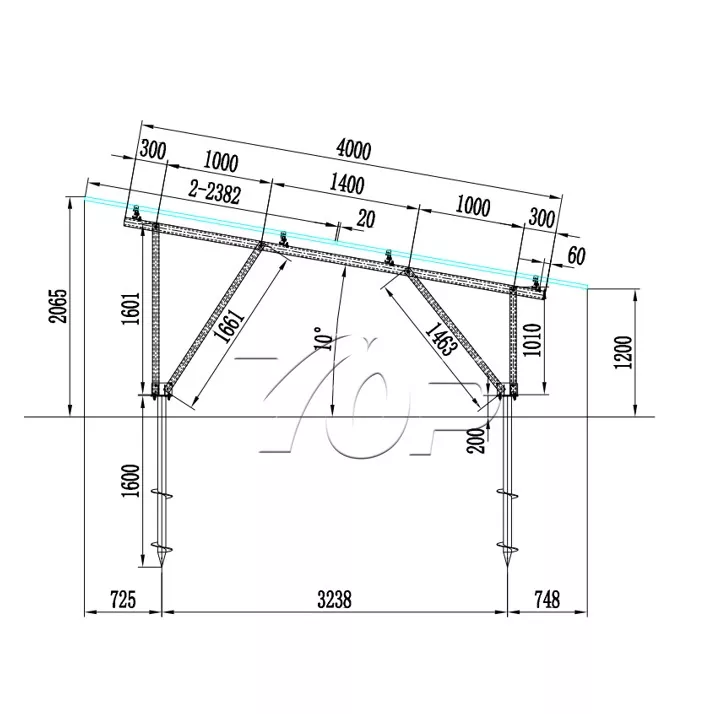

아래는 참조용 시스템 다이어그램 설계의 전체 세트입니다.

태양계를 지원하기 위한 올바른 기반을 선택하는 방법은 무엇입니까?

다양한 기초 유형에 따라 적절한 설치 방법을 선택해야 합니다.

와 같은:

콘크리트 기초

접지 나사 기초

말뚝 기반 기초

내구성이 뛰어난 알루미늄지면 장착형 태양 광 랙 시스템은 주로 토양 베어링 용량 요구 사항에 대해 고려됩니다.

경사 적응

부식 방지

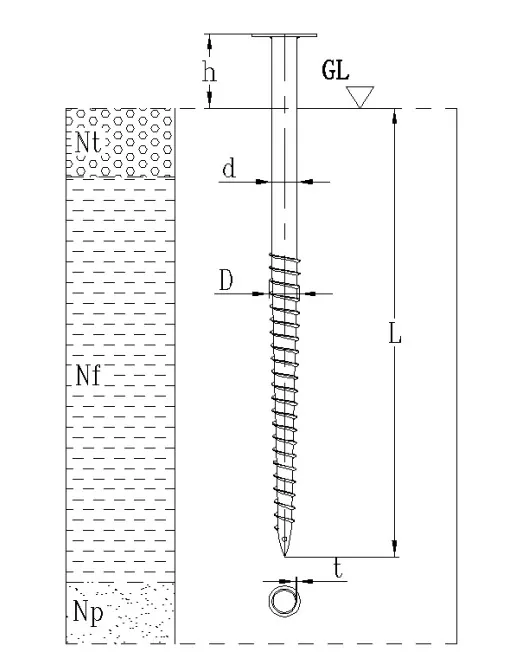

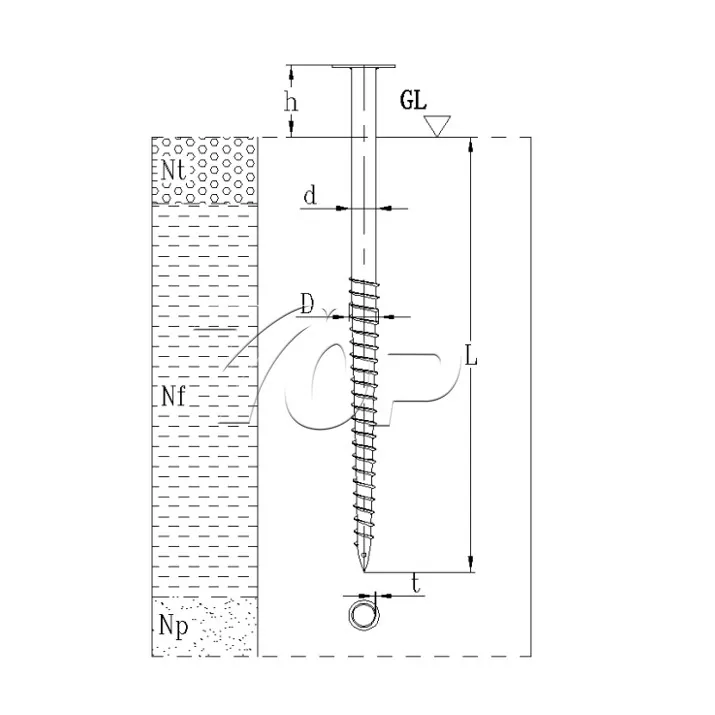

나선형 말뚝을 예로 들어 보겠습니다.

전문적인 선택을 위해서는 Topfencesolar 엔지니어 팀에 문의하세요.

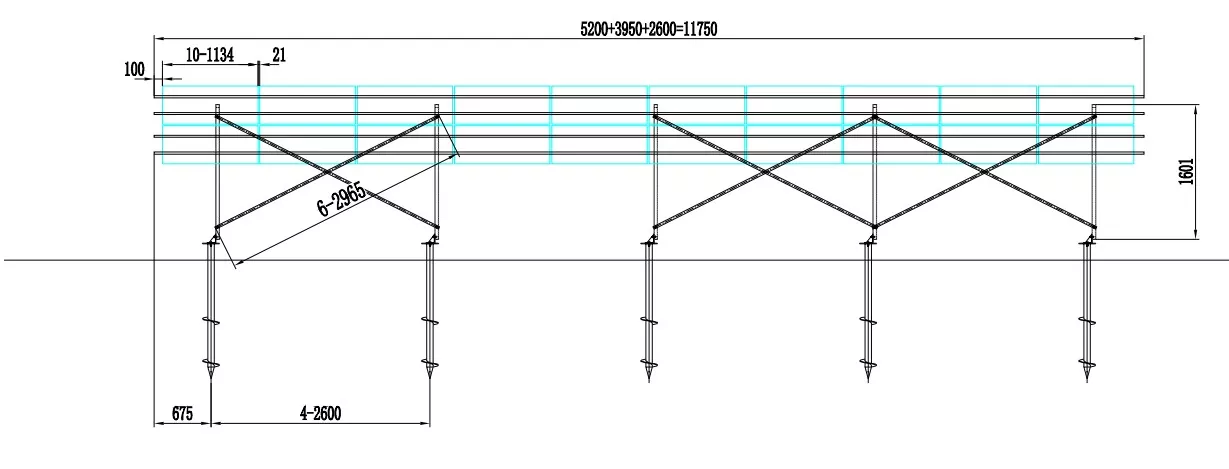

태양광 패널 배열 레이아웃은 조경 크기와 현장 상황에 따라 결정됩니다.

일반적으로 고려할 수 있음

2(행)* 10-24(열) , 정확한 내용은 귀하의 사이트를 기반으로 디자인됩니다.

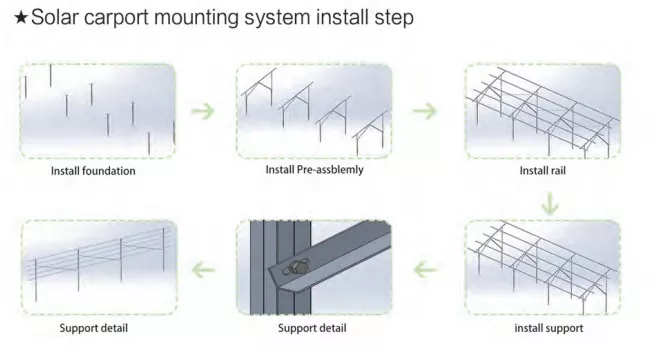

설치 표시:

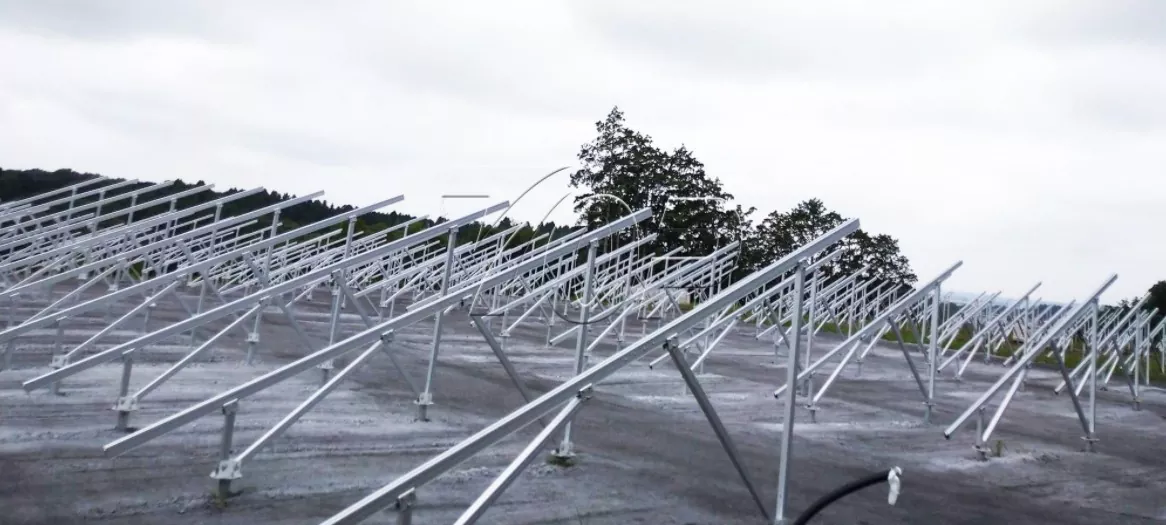

참고를 위한 실제 사례 사진입니다.
