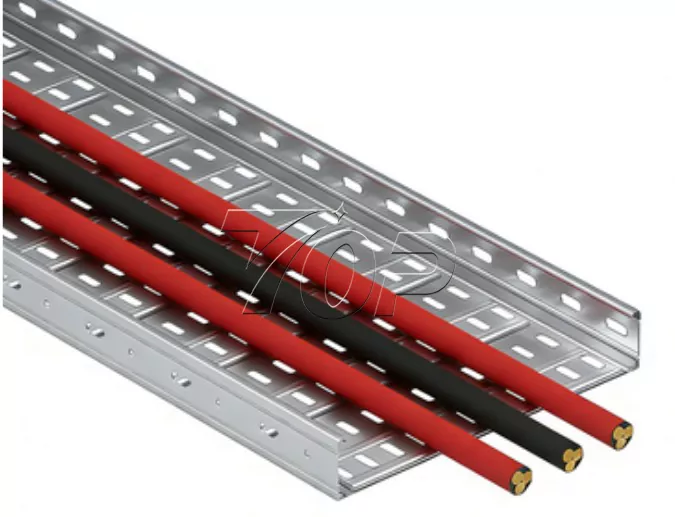

알루미늄 케이블 트레이

알루미늄 케이블 트레이의 전문 제조업체를 찾거나 포괄적인 솔루션을 갖춘 새로운 태양광 프로젝트를 시작하려면 Topfencesolar에 문의하여 장기적인 파트너가 되십시오!

케이블 관리는 시스템 수명에 매우 중요한 경우가 많습니다. 태양광 케이블은 고전압 DC 전류를 전달하며 수십 년 동안 극한의 날씨에 노출됩니다.

케이블을 지붕 표면에 놔두는 것은 안전상 위험합니다. Topfencesolar 브랜드의 태양광 알루미늄 케이블 트레이는 태양광 케이블 배선을 위한 전용 고속도로를 제공합니다.

물리적 보호:트레이는 날카로운 지붕 가장자리로 인한 손상을 방지하고 태양광 시스템을 안전하게 작동시킵니다.

열 방출:케이블 통풍이 잘되는 구멍 디자인의 케이블 트레이입니다. 이 특별한 디자인은 저항과 열 축적을 효과적으로 줄일 수 있습니다.

태양광 케이블의 특성에 맞게 설계됨

태양광 PV 케이블은 이중 절연과 더 두꺼운 독특한 특징을 가지고 있습니다. 굴곡 반경과 무게를 고려한 지지 시스템이 필요합니다.

케이블 트레이의 재질을 말하며, 무거운 방열판 역할을 하는 아연도금강판으로, 알루미늄은 태양광 발전에 가장 이상적인 소재입니다.

부식 방지: 자연적으로 보호 산화물 층을 생성하여 실외 노출에 적합합니다.

경량: 지붕 구조에 가해지는 정적 하중을 줄입니다.

비자성: 고전류 애플리케이션에서 자기 유도로 인한 전력 손실을 최소화합니다.

사용 가능한 케이블 트레이 유형

우리는 귀하의 특정 설치 환경에 맞게 세 가지 고유한 구성을 제공합니다.

1. 사다리형 케이블 트레이

긴 스팬 실행 및 무거운 피더 케이블에 적합합니다.

특징: 개방형 가로대가 높은 전류 케이블 냉각을 위한 최대 공기 흐름을 제공합니다.

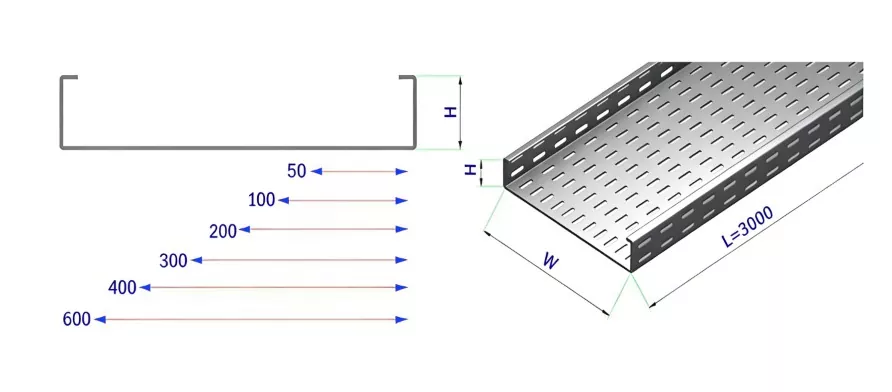

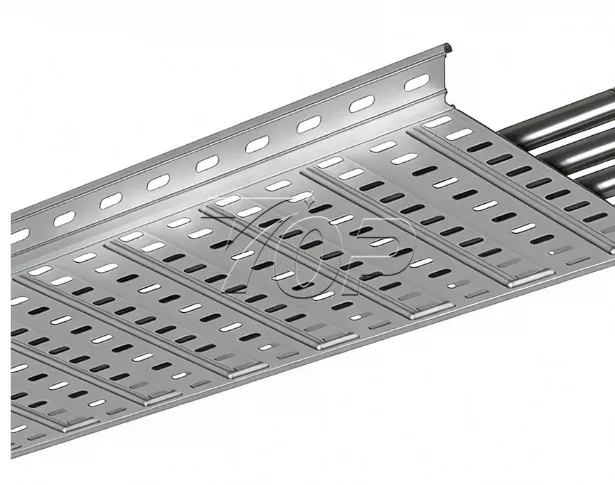

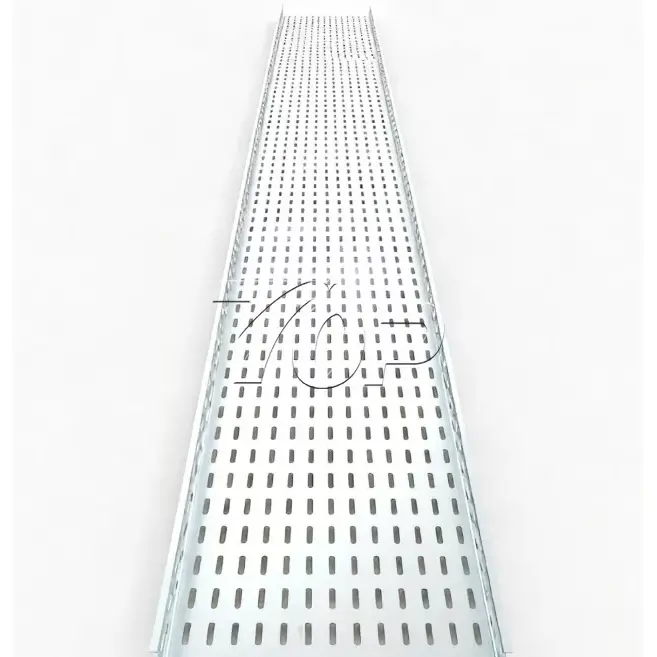

2. 천공된 케이블 트레이

적용 분야: 바닥 보호가 필요한 상업용 옥상.

장점: 통풍이 잘되는 하단 슬롯을 통해 배수가 가능하고 고르지 않은 지붕 표면에서 케이블을 보호할 수 있습니다.

3. 와이어 메쉬 케이블 트레이

여러 번 회전하고 떨어뜨리는 복잡한 라우팅을 위해 특별히 설계되었습니다.

특징: 매우 유연함; 장애물을 쉽게 탐색하기 위해 현장에서 자르고 구부릴 수 있습니다.

케이블 트레이는 어떻게 작동합니까?

지붕 표면에 케이블을 늘어뜨리는 대신 트레이는 장착 지점 사이의 거리에 걸쳐 있습니다.

이는 케이블의 무게를 랙 구조나 지붕 부착물로 전달하여 와이어를 높게 유지합니다. 이렇게 하면 폭풍우가 치는 동안 케이블이 물 웅덩이에 빠지는 것을 방지하고 유지 관리 팀이 나중에 쉽게 회로를 추적할 수 있도록 정리된 상태로 유지됩니다.

케이블 트레이를 설치하는 방법?

Topfencesolar의 정밀한 디자인으로 설치가 간단하고 쉽고 빠릅니다. 옥상 알루미늄 시스템의 일반적인 작업 흐름은 다음과 같습니다.

1단계:경로를 매핑하세요. 드릴링을 시작하지 마십시오. 어레이에서 인버터까지의 경로를 계획합니다. 트레이 자체로 패널을 가리지 마십시오!

2단계:브래킷을 설치합니다. 트레이를 지붕에서 들어 올려야 합니다. 장착 다리를 부착하거나 트레이를 태양광 레일에 직접 연결하세요.

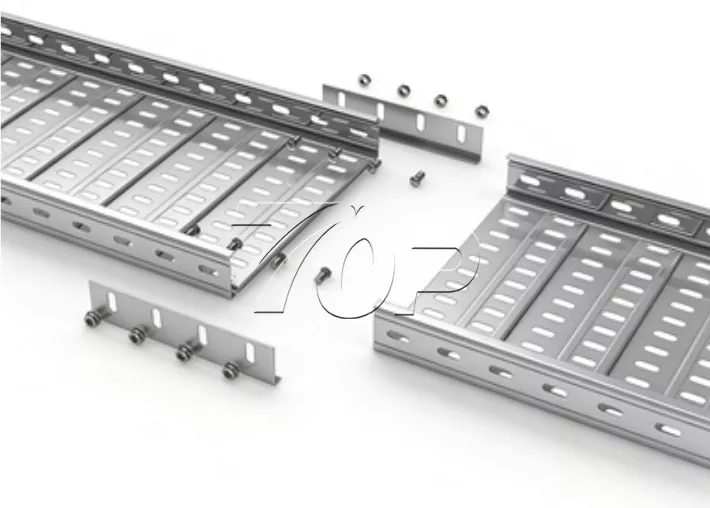

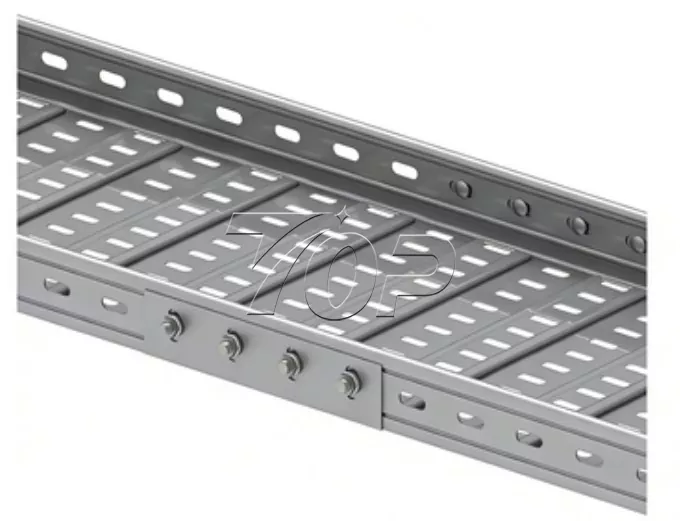

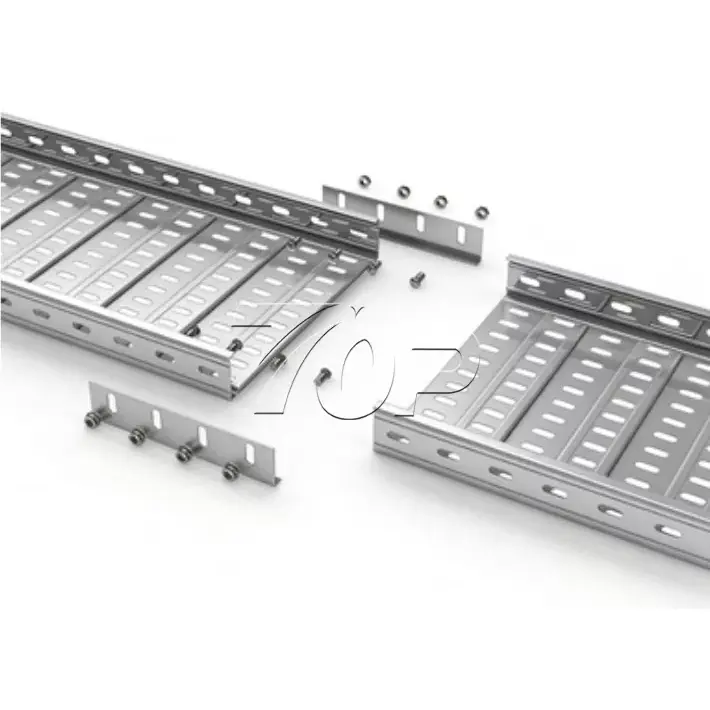

3단계:섹션을 연결합니다. 스플라이스 플레이트를 사용하여 두 길이의 트레이를 연결합니다. 열팽창을 위해 단면 사이에 약간의 간격을 두십시오. 알루미늄은 뜨거워지면 팽창하기 때문입니다. 틈 없이 너무 꽉 조이면 트레이가 휘어질 수 있습니다.

4단계:케이블을 놓으십시오. 트레이에 케이블을 놓습니다. 너무 세게 당기지 마십시오. UV 등급 케이블 타이 또는 알루미늄 케이블 클리트를 사용하여 몇 피트마다 고정하십시오.

5단계:접지. 트레이는 금속이므로 접지되어야 합니다. 전기 연속성을 보장하려면 접합 플레이트 전체에 본딩 점퍼를 사용하십시오.
